弯头壳体零件铣削加工专用夹具

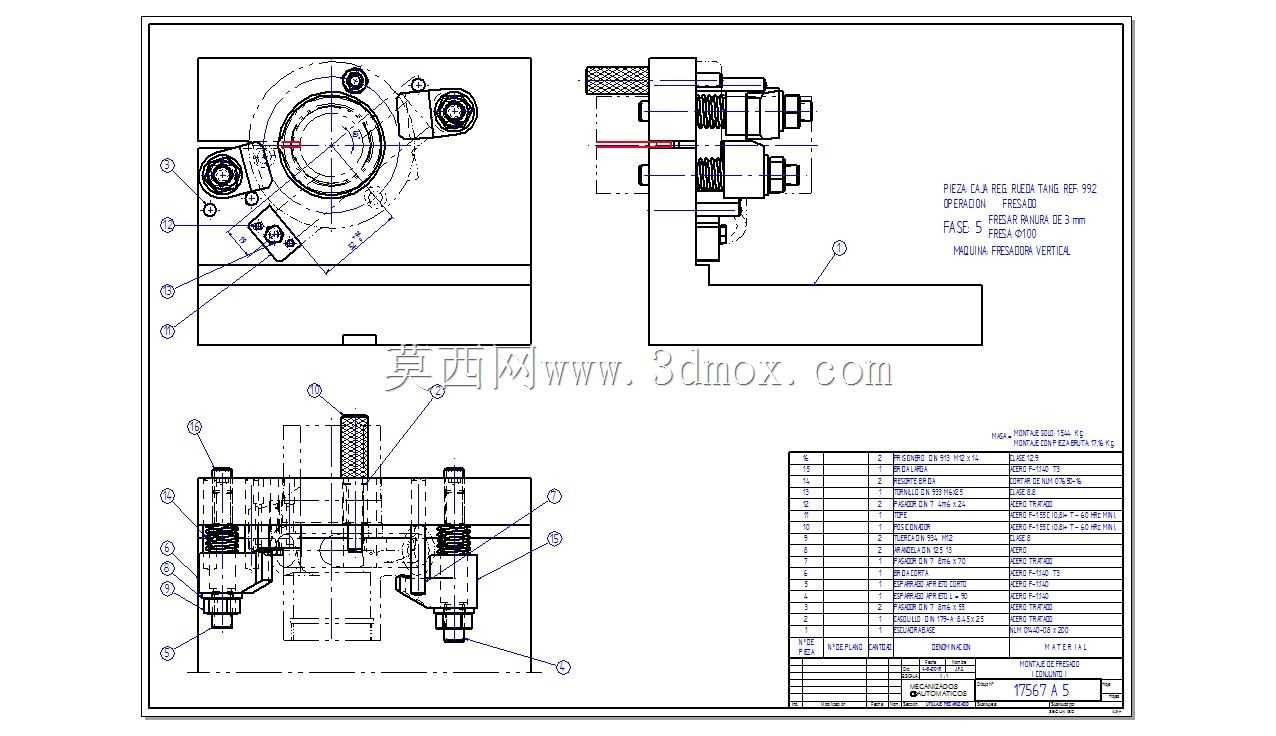

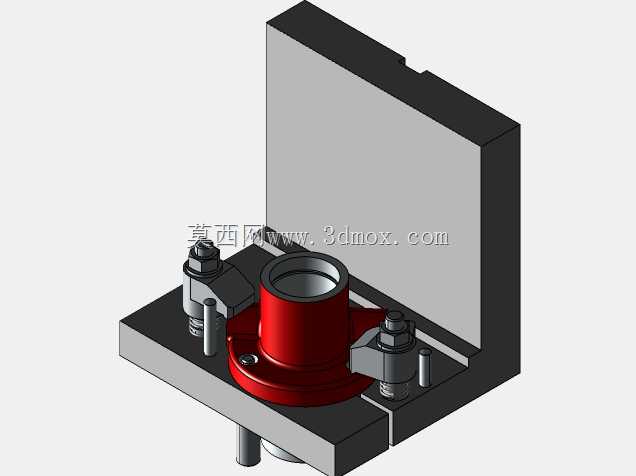

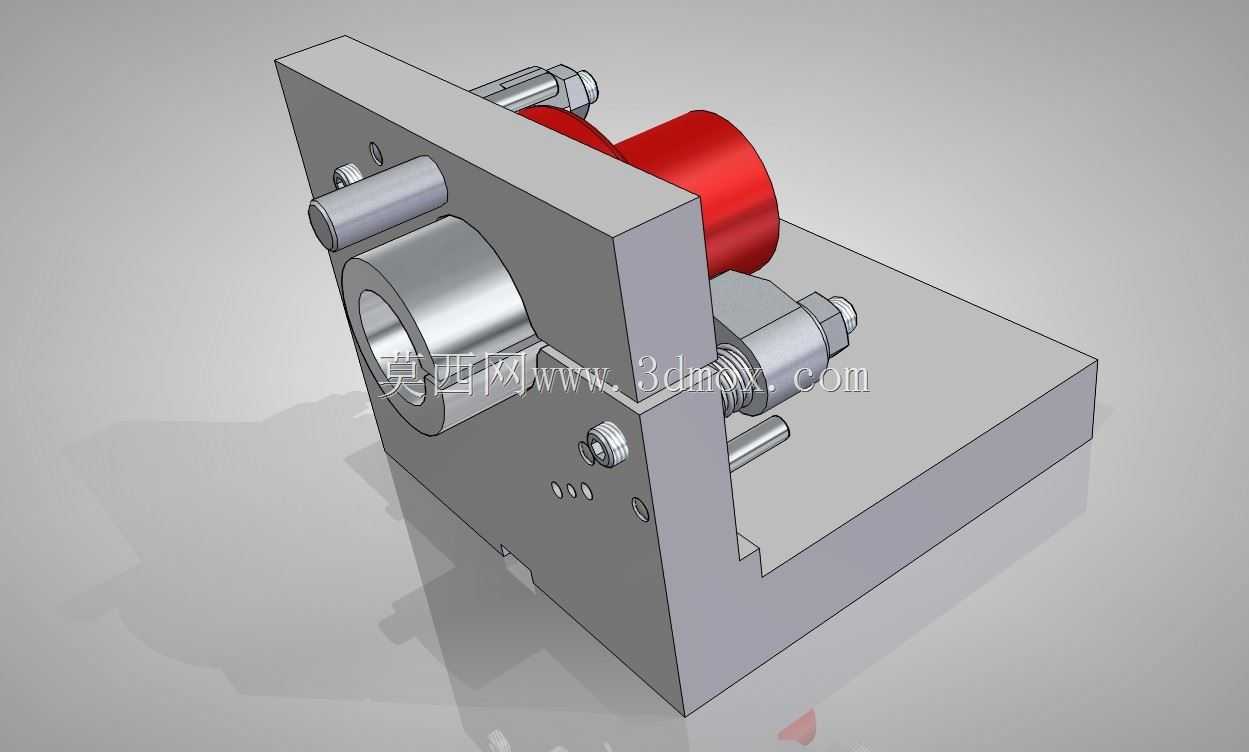

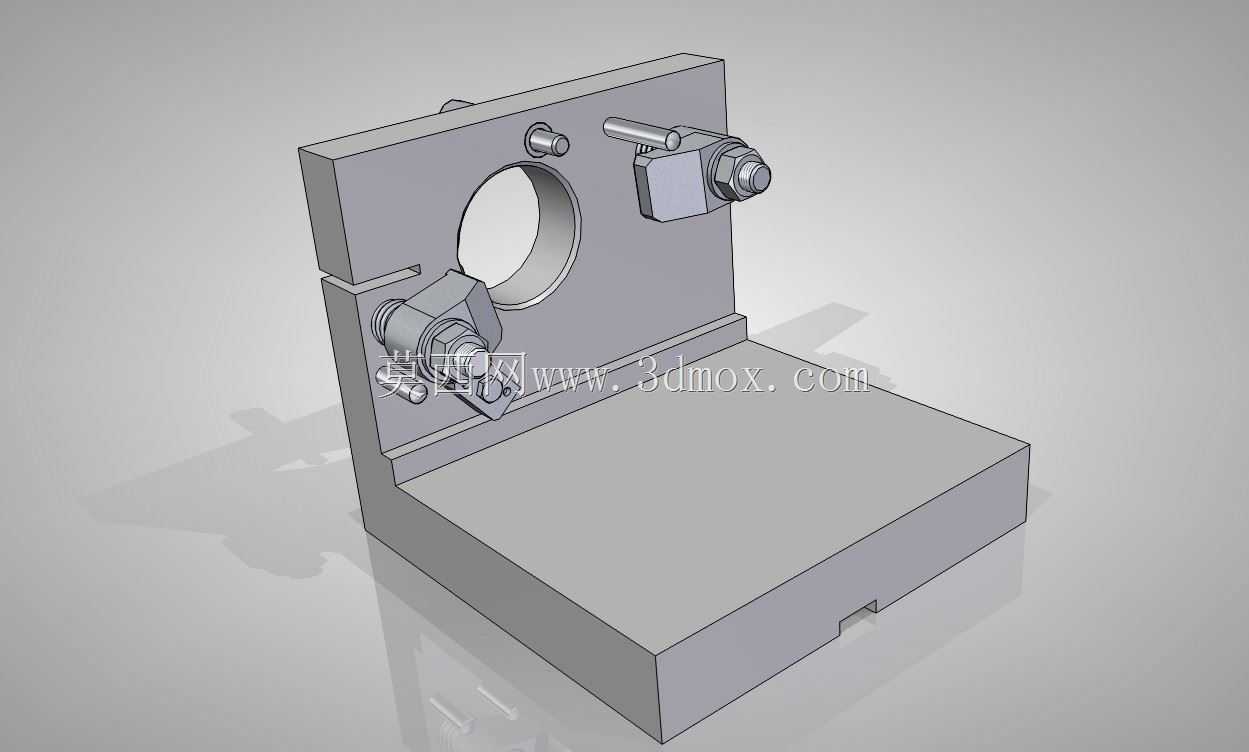

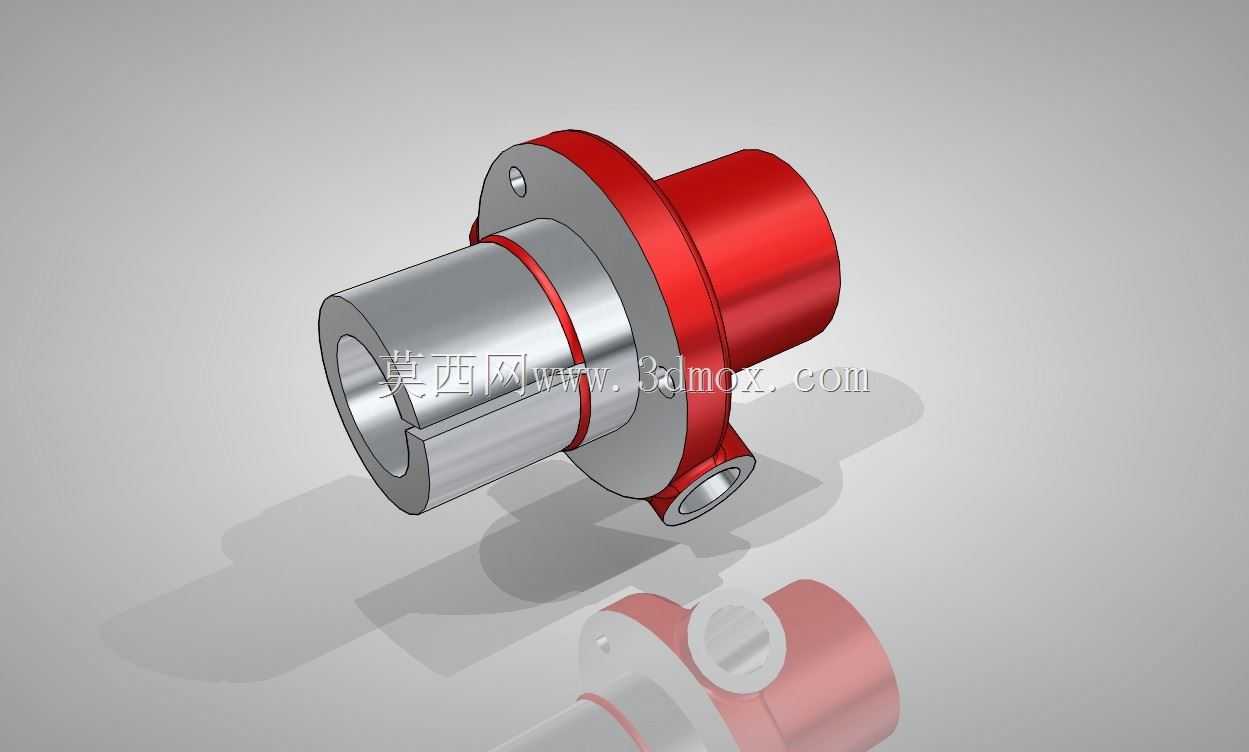

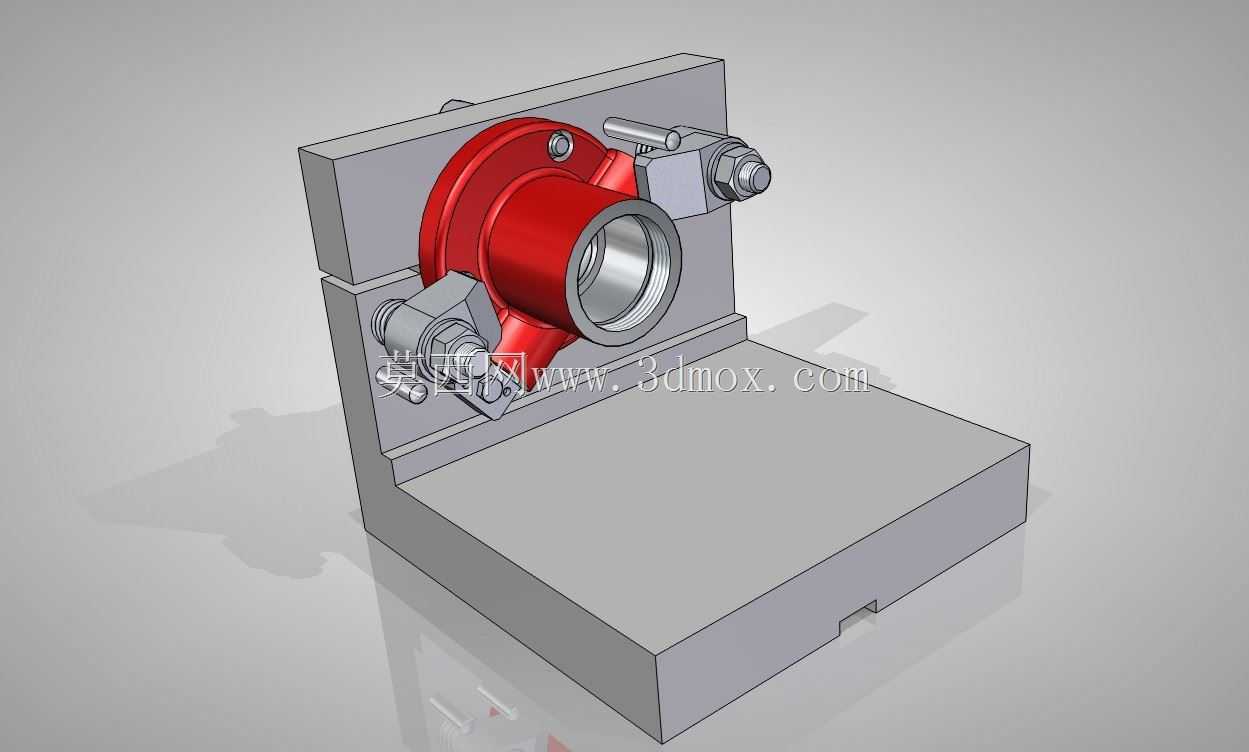

这套夹具针对带侧向法兰接口的弯头类壳体零件的铣削工序设计，主要适配立式加工中心、普通铣床的工位装夹需求，解决异形回转壳体零件铣削加工时定位基准难统一、装夹易变形的常见问题。夹具采用L型弯板作为基础承载基体，底部预留标准机床工作台T型槽安装位，可直接通过T型螺栓固定在机床工作台上，安装边界适配多数中小型铣床的工作台行程范围，无需额外制作过渡垫板。定位结构采用与零件内孔适配的定位芯轴作为主定位基准，限制零件的径向与轴向移动自由度，侧面的两个可调压紧组件对应零件的侧向法兰接口位置，采用球面压头结构，压紧时可自适应法兰面的微小角度偏差，避免装夹应力导致的零件变形，同时保证铣削过程中零件不会因切削力产生位移。设计时充分考虑了铣削工序的走刀路径，夹具的压紧组件与定位结构均避开了零件待加工面的走刀范围，加工过程中无需二次装夹即可完成对应端面、法兰结合面的铣削加工，有效减少重复装夹带来的定位误差。夹具的定位芯轴与弯板基体采用可拆卸连接结构，可根据同系列不同内径的弯头零件更换对应规格的定位芯轴，适配一定尺寸范围内的同类型零件加工，降低多品种小批量生产的工装制作成本。压紧机构采用铰链式螺旋夹紧结构，操作空间充足，工人装拆零件时无需使用加长扳手即可完成夹紧与松开动作，单工位装夹耗时可控制在半分钟以内，能有效提升批量加工的生产效率。整套夹具的受力结构经过受力校核，弯板基体采用整体铸铁材质，具备足够的刚性储备，可承受大进给铣削时的切削冲击力，不会出现夹具颤振导致的加工表面振纹问题，保证加工面的尺寸精度与表面粗糙度符合工艺要求。
