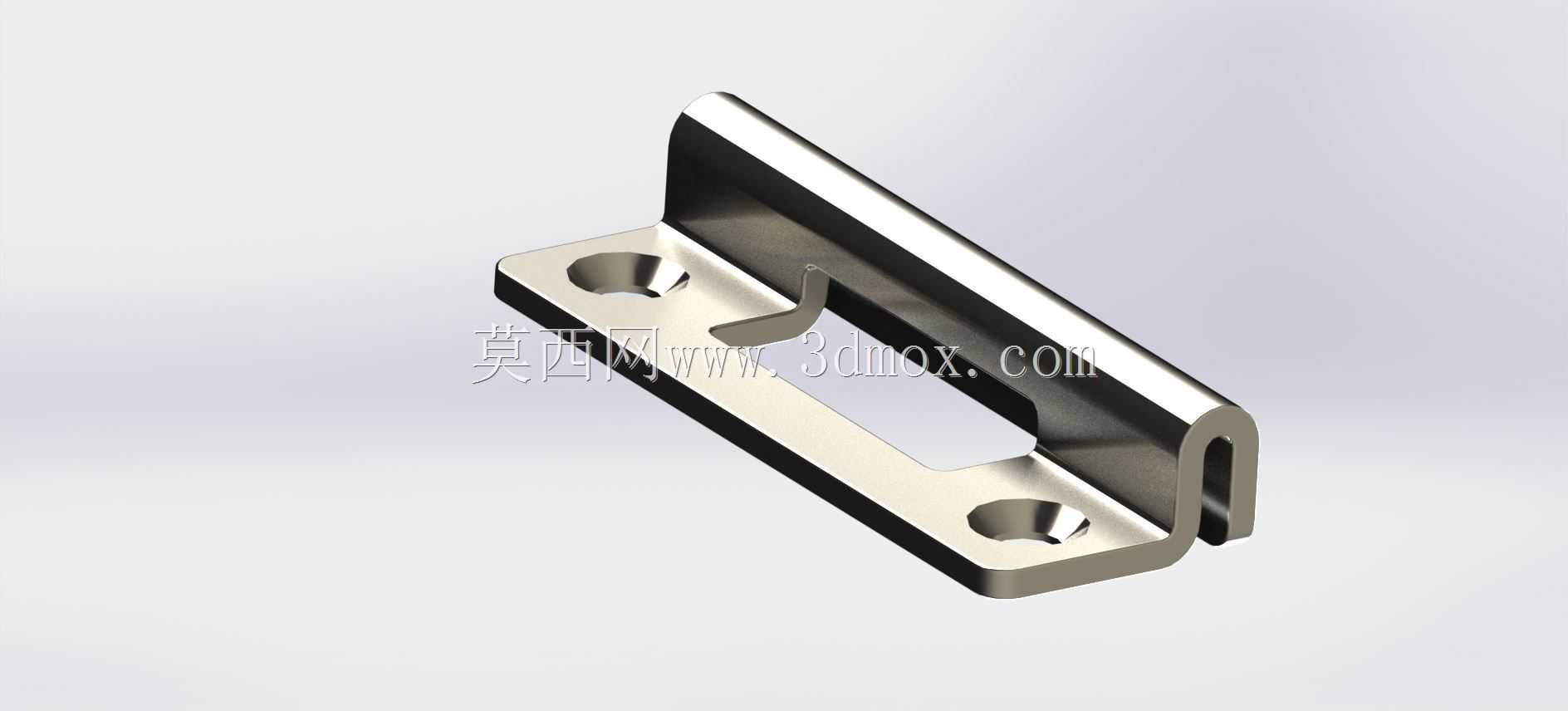

钣金折弯L型带卡槽安装固定支架

这款钣金折弯成型的L型固定支架，在各类工业设备、自动化产线、柜体结构中应用十分广泛，常作为滑动部件的限位承托、可拆卸面板的快速挂装固定、小型功能模组的侧装连接载体使用，尤其适配需要频繁拆装维护的工位结构，能在不额外增加复杂连接结构的前提下，实现部件的快速对位与固定。从结构设计来看，支架采用一体化钣金折弯工艺成型，整体为直角L型构型，底部安装面开设两个沉头安装孔，安装时可将螺栓头部完全沉入孔内，保证安装面与被固定面完全贴合，不会出现螺栓凸起干涉后续部件装配的问题；垂直立边中部开设长条形镂空卡槽，既可以减轻支架自身重量，减少钣金材料的使用量，也能为配套的卡接部件提供滑动与限位空间，立边末端额外做了二次小折弯形成勾边结构，既可以提升立边的整体结构强度，避免长期受力出现立边外张变形的问题，也能作为卡接部件的防脱限位，防止配套部件受振动影响从卡槽内滑出。设计过程中充分考虑了钣金加工的工艺特性，所有折弯处均预留了合理的折弯内R角，避免折弯时出现应力集中导致的板材开裂问题，所有外露棱边均做了去毛刺处理，不会在装配过程中划伤操作人员或配套线缆。从安装边界来看，支架底部安装面的两个沉头孔孔距经过标准化设计，适配市面主流的型材安装孔位间距，不需要额外在安装基材上重新打孔对位，可直接适配常规的30系、40系工业铝型材的安装槽位，也可直接固定在钢板、柜体侧板等平面基材上；立边的卡槽宽度与深度经过尺寸校核，可适配厚度1.5-2mm的钣金卡舌，卡接后配合间隙控制在0.2mm以内，既不会出现卡接过紧导致拆装困难，也不会因间隙过大出现装配后晃动异响的问题。实际使用场景中，这类支架常被用在电气柜内部的导轨模块固定、自动化设备的安全门限位挂装、输送线侧边的传感器安装支架补强、小型机箱的内部隔板承托等位置，相比采用型材切割拼接的支架，一体化钣金折弯的结构整体刚性更好，长期受振动载荷也不会出现拼接处松动的问题，同时表面可根据使用场景做镀锌、镀镍、喷塑等不同表面处理，适配普通工业环境、轻度腐蚀环境等不同使用工况。在做结构选型时，需要注意根据实际承载的载荷大小选择对应厚度的板材，常规1.5mm厚的冷轧板成型的该款支架，静态承载能力可达5kg以上，完全能满足大部分小型功能部件的固定需求，如果需要承载更重的部件，可选择2mm或2.5mm厚的板材加工，同时对应调整沉头孔的深度，保证螺栓沉头后不超出安装面。
