家用管道疏通橡胶柱塞结构设计

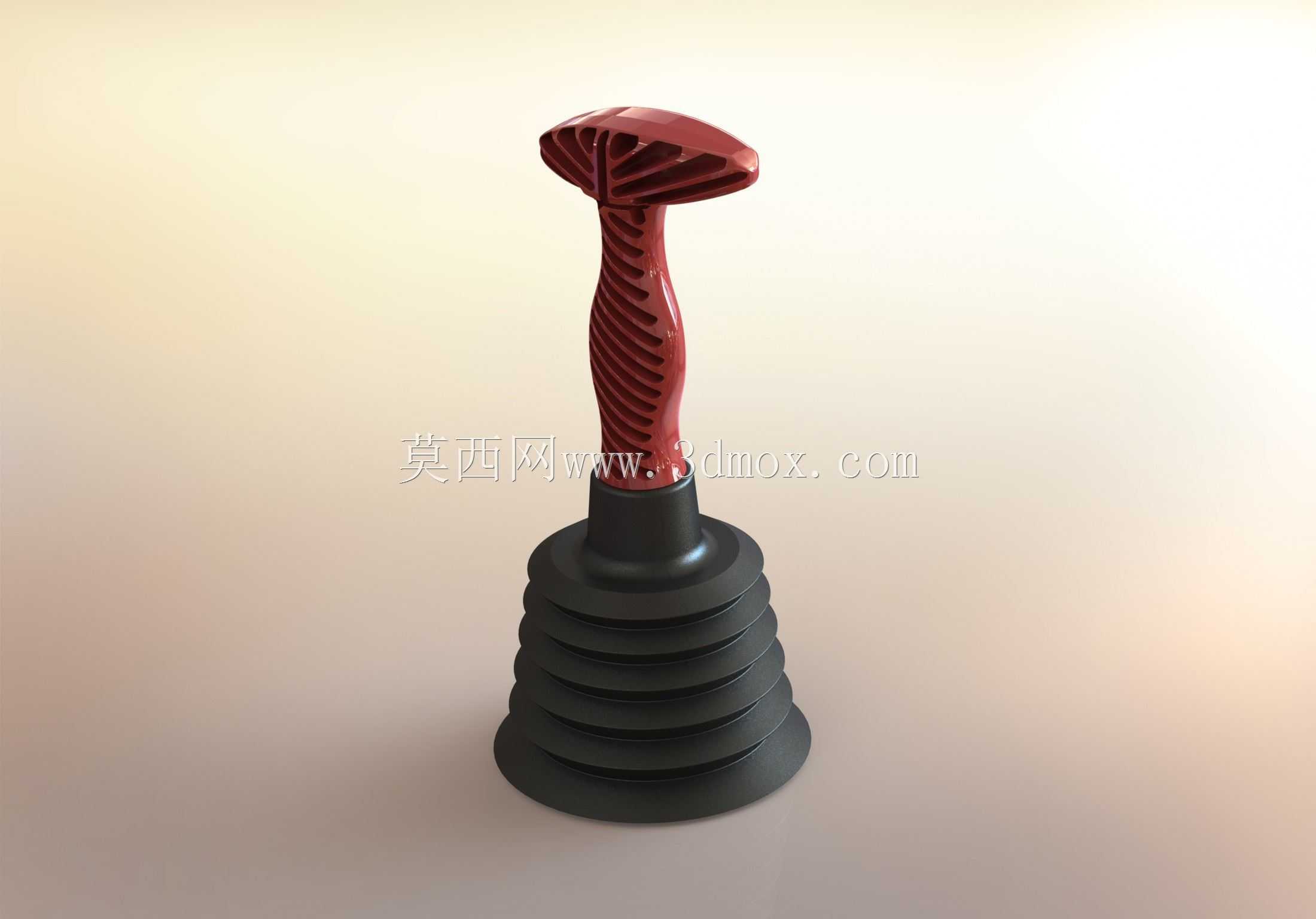

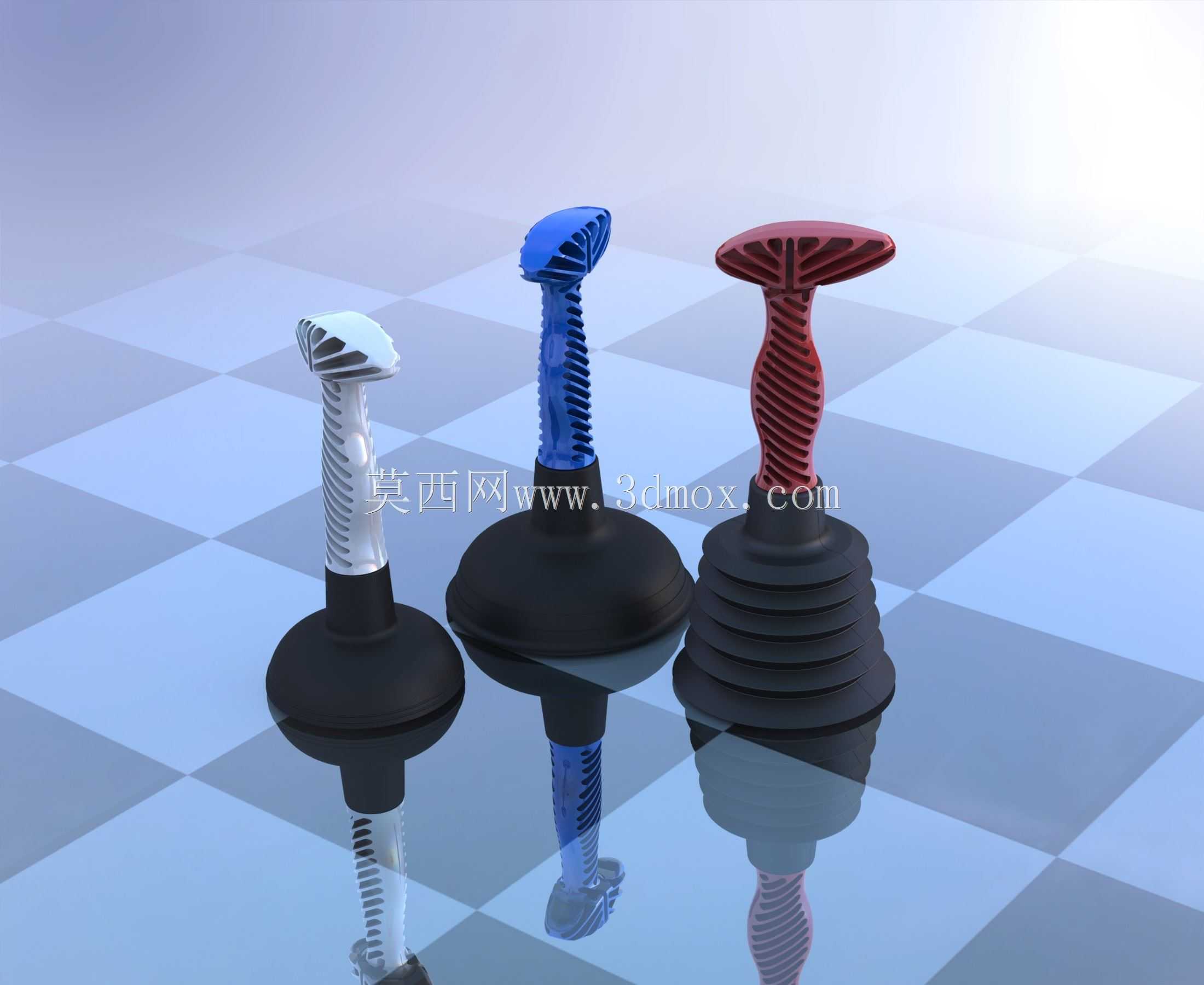

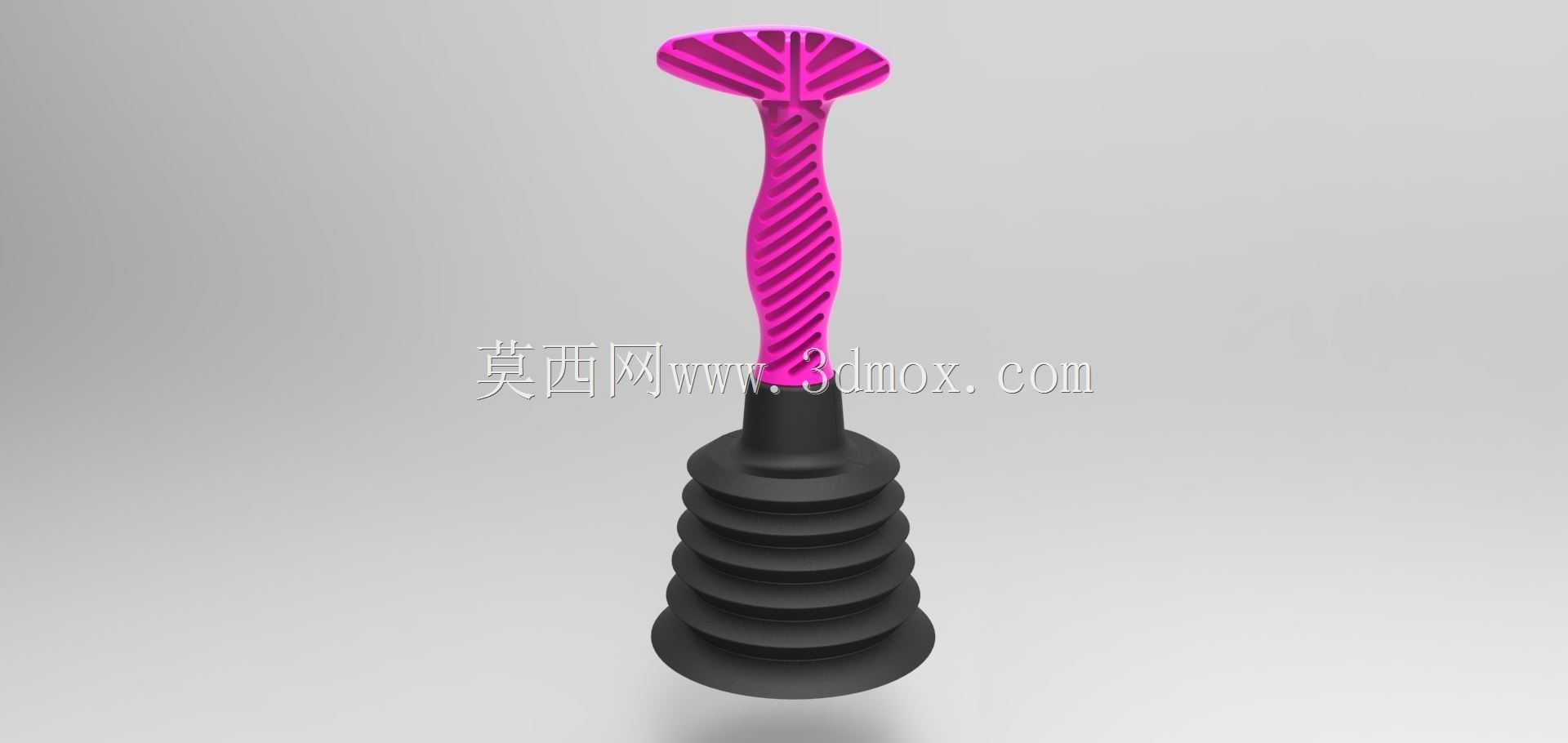

这款橡胶柱塞主要应用于家庭厨卫、小型商用门店的排水管道疏通场景，针对日常使用中毛发、食物残渣、软性淤积物造成的管道堵塞问题，依靠气压差形成的冲击力完成疏通作业，无需拆解管道即可完成常规堵塞清理，是民用清洁工具里普及率较高的手动疏通类产品。从功能特性来看，产品分为握持操作段与密封工作段两个核心部分，上部握持段采用符合人体工学的曲面造型，表面设置连续的螺旋防滑纹路，操作时手掌与握持面的接触摩擦力充足，垂直施力过程中不易打滑，施力方向能始终保持与管道轴线重合，避免侧向力导致的密封失效。下部的橡胶工作段采用多层褶皱的波纹管结构，这种结构设计有两个核心作用：一是按压过程中褶皱段可以产生可控的轴向压缩变形，将筒体内的空气快速压入管道形成瞬时正压，提拉时又能形成足够负压，反复作用下推动堵塞物移位；二是褶皱结构可以自适应一定范围内的管道口径偏差，无需更换配件即可适配常见的32mm、40mm、50mm管径的排水口，降低使用门槛。设计过程中重点考量了密封唇边的尺寸边界，最下端的密封唇边外径设置为58mm，唇边厚度控制在2mm，接触排水口表面时可以在压力作用下产生微变形，完全贴合陶瓷、不锈钢、PVC等不同材质的排水口端面，避免施压过程中漏气泄压，保证气压冲击力能够有效传导到管道内部的堵塞位置。握持段与橡胶工作段的连接位置采用嵌入式卡合结构，握持段底部的定位凸台完全卡入橡胶段的安装凹槽内，反复施力过程中不会出现松脱、移位的问题，整体结构没有额外的金属紧固件，长期接触水渍也不会出现锈蚀问题，日常使用后直接冲洗即可完成清洁，维护成本极低。实际使用时，只需要将排水口留存少量积水没过密封唇边，确保密封状态后反复按压握持段，即可通过气压变化完成疏通，相比化学疏通剂不会损伤管道材质，相比钢丝疏通器不会刮花管道内壁，适合普通家庭日常处理轻度管道堵塞问题。
