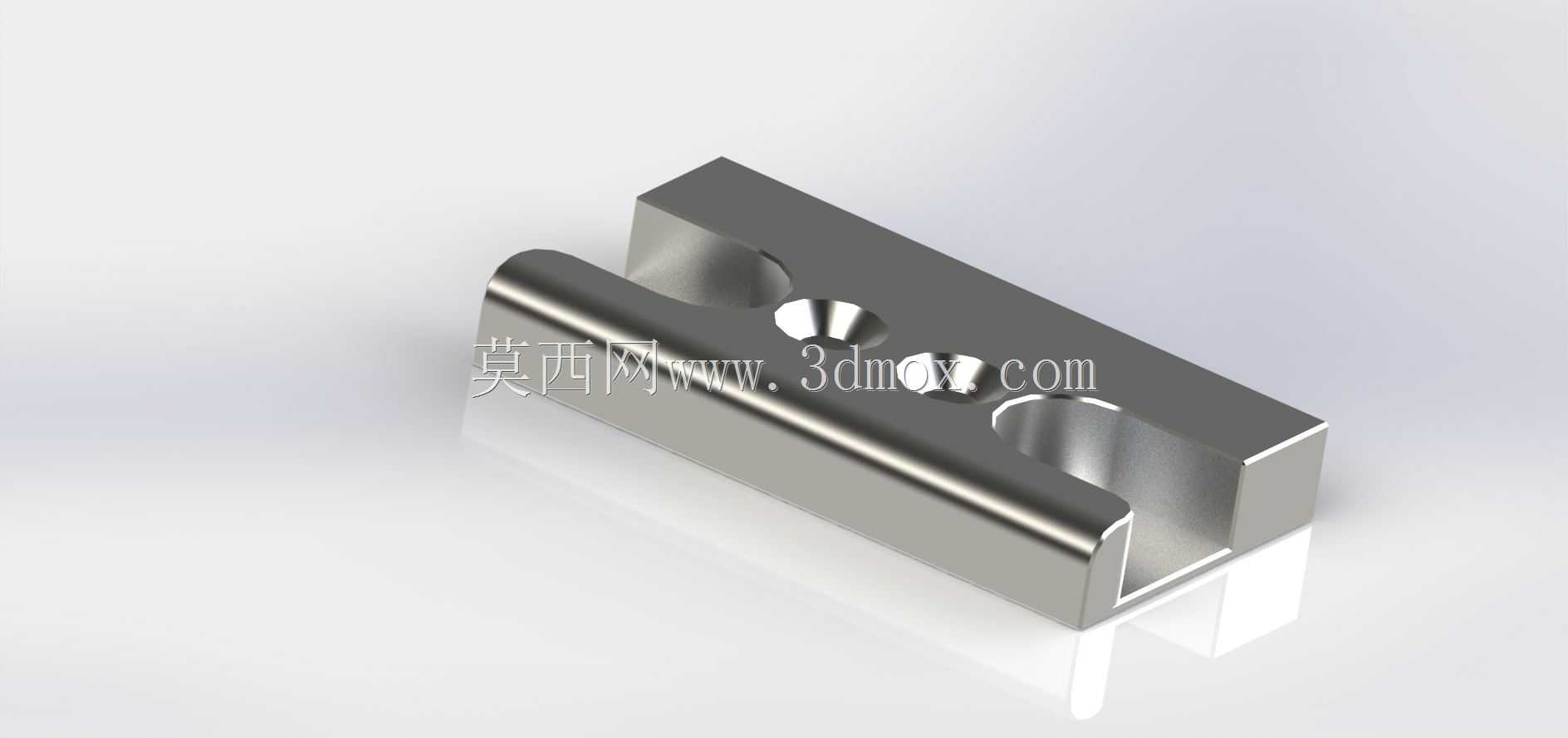

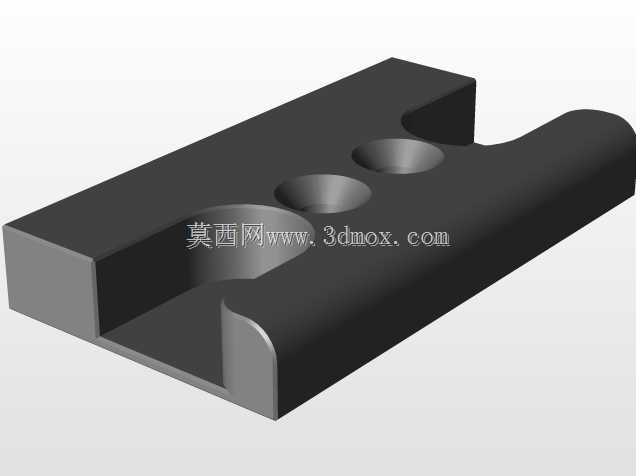

金属开槽安装固定连接基座结构

这类槽型金属固定基座，在轻工自动化生产线、小型工装夹具搭建、电子设备模组装配场景中应用十分广泛，常作为直线导向部件的承载底座、小型执行元件的安装依托，或是多模组拼接时的过渡连接载体，承担载荷传递、位置限定、部件衔接的核心作用。从结构设计来看，主体采用U型开槽构型，槽腔的宽度与深度经过公差匹配设计，既能够容纳对应规格的导向条、滑动块嵌入，也可以为线缆、小型管路提供内嵌走行空间，避免外接管线外露造成的剐蹭、干涉问题。基座顶面设置的两个沉头安装孔，孔位的同轴度、沉头深度都经过工艺校核，安装时螺栓头部可完全沉入沉孔内，不会突出基座表面造成装配干涉，同时沉孔的倒角设计能够引导螺栓顺利穿入，降低现场装配的对位难度。基座两侧的圆弧过渡处理，并非单纯的外观优化，一方面可以消除直角锐边带来的装配划伤风险，另一方面能够降低槽口位置的应力集中系数，在承受周期性交变载荷时，减少槽口根部萌生疲劳裂纹的概率，提升构件的长期使用可靠性。在安装边界层面，基座的底面为全平面精加工设计，平面度控制在合理公差范围内，安装时可与设备安装板面完全贴合，不会出现翘曲、虚接的问题，基座的整体长宽高尺寸适配小型模组的安装空间，既不会因为尺寸过大占用多余的设备内部空间，也不会因为尺寸过小导致连接强度不足。设计过程中，槽壁的厚度经过刚度校核，在额定锁紧力作用下不会出现槽壁外张变形，保证嵌入槽内的部件不会出现松动、偏移，同时基座端部的开口设计，允许滑动部件从端部滑入装配，相比封闭型槽座的装配灵活性更高，能够适配不同长度的滑动组件安装需求，在现场改造、工装快速调整的场景下，不需要完全拆解周边部件即可完成基座内组件的更换调整。这类基座的材质选用常规结构钢，表面做防锈钝化处理，能够适应常规车间的温湿度环境，不会轻易出现锈蚀、表层剥落的问题，在普通工业环境下的使用寿命能够满足设备的全周期使用要求。
