门窗框顶部密封连接结构设计

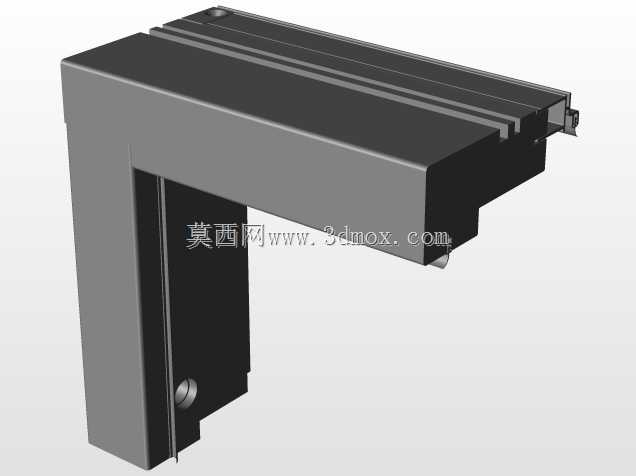

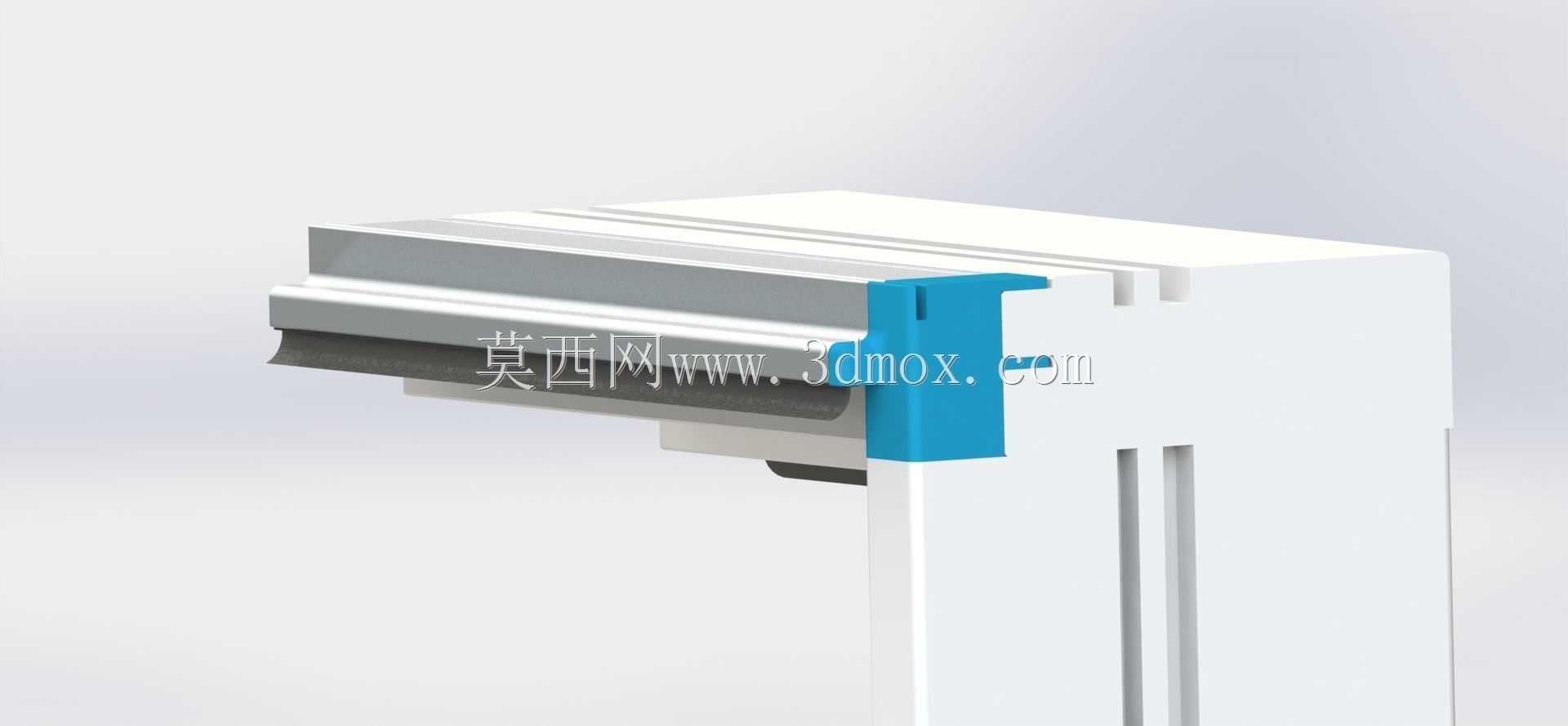

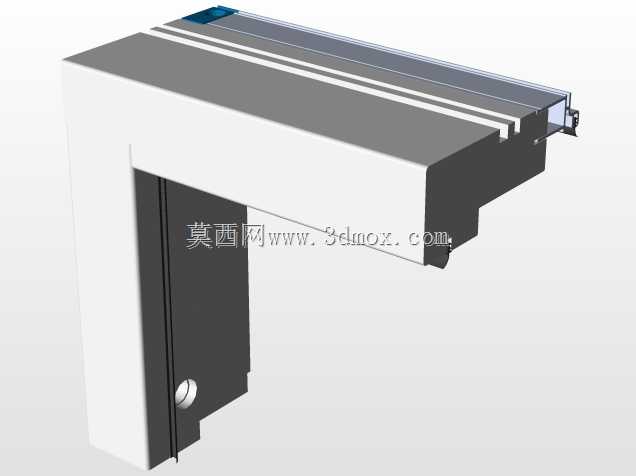

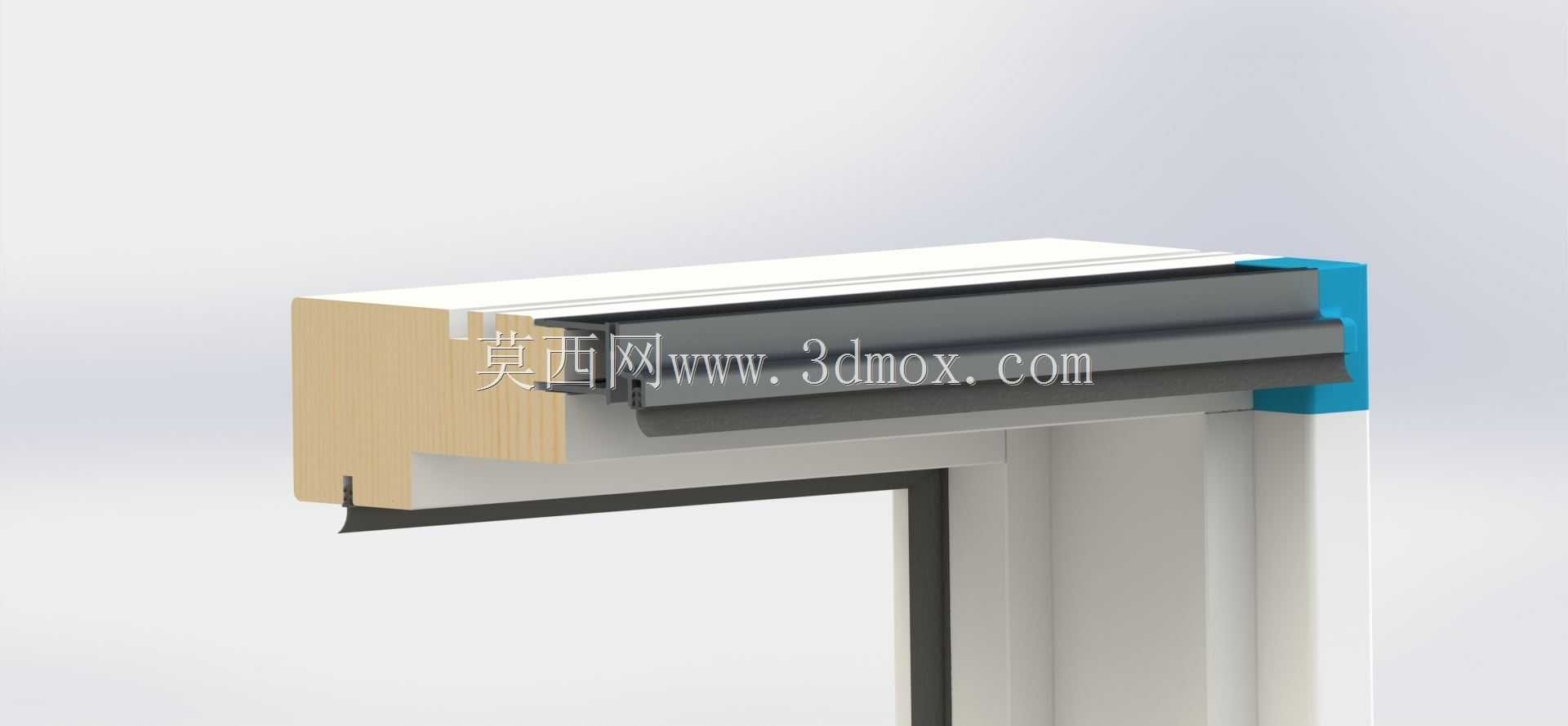

在建筑门窗装配场景中，框顶连接节点是影响整窗水密性、气密性与结构稳定性的核心部位，多数门窗后期出现的渗漏水、冷风渗透、框体松动问题，往往都源于顶部连接节点的设计缺陷。这套连接结构的设计，首先要适配常规断桥铝型材与木质附框的装配边界，安装时需匹配墙体预留的窗洞顶部安装间隙，通常预留间隙控制在15-25mm区间，既满足结构胶打注的作业空间，也能抵消墙体沉降带来的形变位移。结构外侧设置的多道胶条卡槽，采用等压腔设计思路，将室外侧渗入的少量雨水通过预设的排水导槽导出，避免积水渗入室内侧；型材与附框接触的部位，增设了柔性缓冲垫层，一方面抵消不同材质热胀冷缩产生的应力差，避免长期使用后出现型材变形、密封胶开裂的问题，另一方面也能阻断固体传声路径，提升整窗的隔声性能。从实际装配逻辑来看，这套结构不需要现场额外裁切型材，所有连接位都预设了自攻螺钉安装孔位，安装时只需将框体顶部卡入附框定位槽，拧入固定螺钉后，在外侧打注耐候密封胶即可完成装配，能大幅降低现场施工的出错概率，也减少了对安装工人技术水平的依赖。结构内侧的收口边设计，能直接适配室内窗台板的安装边界，收口边与墙面的间隙控制在3-5mm，方便后期打胶收口，不会出现收口缝隙不均、打胶不美观的问题。在抗风压性能适配方面，结构内部设置了加强筋腔体，可根据项目所在地区的风压等级，选配插入钢衬提升整体结构强度，不需要重新开模调整型材结构，能覆盖从普通多层住宅到高层住宅的不同抗风压需求。针对不同型材系列的适配性，这套连接结构的卡接位做了可调式设计，可适配60系列到80系列的主流断桥铝框材，不需要针对不同型材系列单独开发连接配件，能有效降低配件库存压力。在长期使用的耐久性层面，所有与密封胶条接触的型材表面都做了阳极氧化处理，避免胶条与型材长期接触出现粘连、老化加速的问题，胶条采用三元乙丙材质，与卡槽的配合过盈量控制在0.5mm，既保证密封性能，也方便后期胶条老化后的更换作业，不需要拆卸整窗结构即可完成胶条替换。
