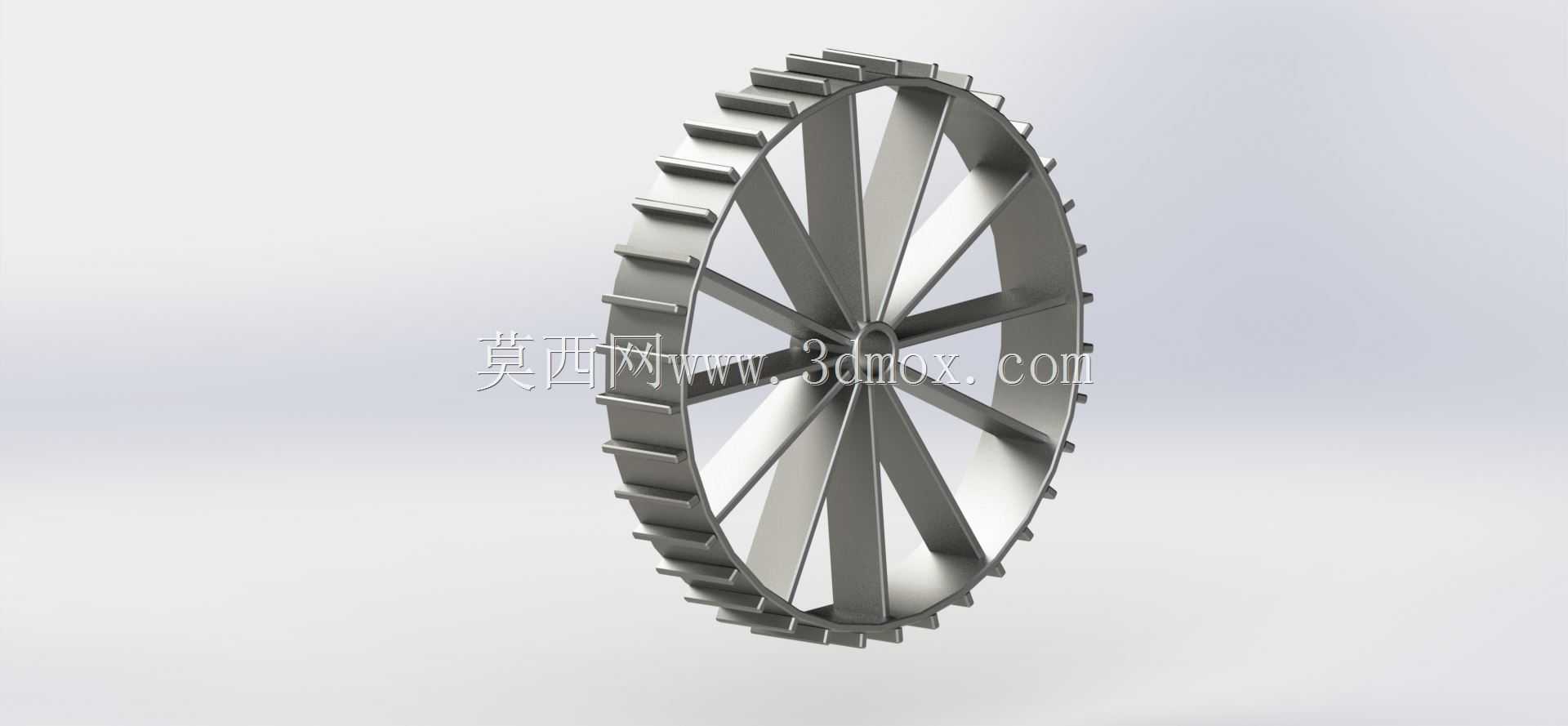

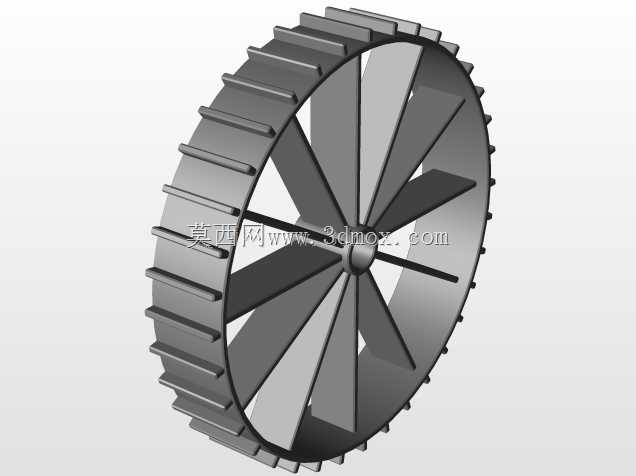

农用机械驱动防滑齿圈行走轮结构

这类带周向凸齿的辐条式行走轮，主要适配水田作业的小型农用机具，也可用于厂区内轻型轨道输送设备的从动行走单元，在泥泞、松软附着系数低的作业面，轮缘周向均匀分布的矩形凸齿能嵌入表层土壤，避免普通光面轮容易出现的打滑空转问题，相比带深花纹的橡胶轮胎，全金属结构的轮体耐穿刺、抗腐蚀，长期在高湿度、多秸秆碎石的田间作业不会出现胎面破损、鼓包的故障，后期维护仅需检查辐条与轮毂连接位置的焊缝疲劳情况即可。设计阶段首先要匹配配套机具的整机重量与行走负载，轮缘凸齿的齿高、齿距需要结合作业面的土壤承压能力测算，齿距过密容易夹塞泥土导致防滑性能下降，齿高过高则会增大行走阻力，提升配套动力的功耗损耗；辐条采用等截面直辐条径向均布的结构，相比板式轮辐能大幅降低轮体自重，同时减少轮面沾附的泥土量，轮毂位置预留的安装轴孔与键槽尺寸，需要和对应驱动轴的配合公差匹配，安装时要保证轮体端面跳动量控制在允许范围内，避免行走时出现周期性偏摆。从安装边界来看，轮体的轴向宽度要匹配机具的轮距设计要求，轮缘外径要结合机具的离地间隙、作业行走速度做匹配，外径过小会导致凸齿嵌入土壤深度不足，防滑性能打折扣，外径过大则会提升整机重心，在坡地作业时存在侧翻风险。这类轮体在实际装配时，通常会在轮毂两侧加装防尘密封端盖，避免田间的泥沙、水液进入轴承配合位置，延长转动副的使用寿命，辐条与轮缘、轮毂的连接位置均采用满焊工艺，保证轮体能承受田间作业时的冲击载荷，遇到田埂、石块凸起时不会出现辐条变形、焊缝开裂的问题。相比传统的铸铁一体式行走轮，这种辐条式结构的金属材料利用率更高，铸造或机加工的工序更简单，批量生产时的成本控制更有优势，同时轮体的转动惯量更小，驱动起步、制动停机时的响应更迅速，不会因为轮体自重过大增加动力系统的额外负载。在轻型轨道输送场景使用时，轮缘的凸齿可以和轨道面的定位槽配合，起到行走过程中的防跑偏作用，不需要额外加装导向轮结构就能保证输送小车沿固定轨道行进，适合短距离、轻负载的厂区物料转运场景使用。
