皮带传动式钻削动力头结构设计

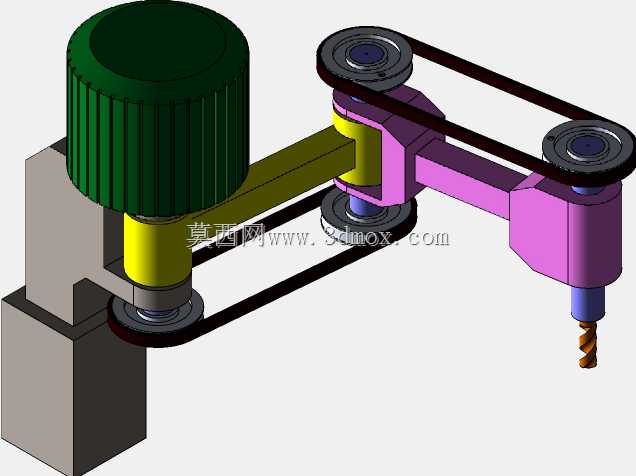

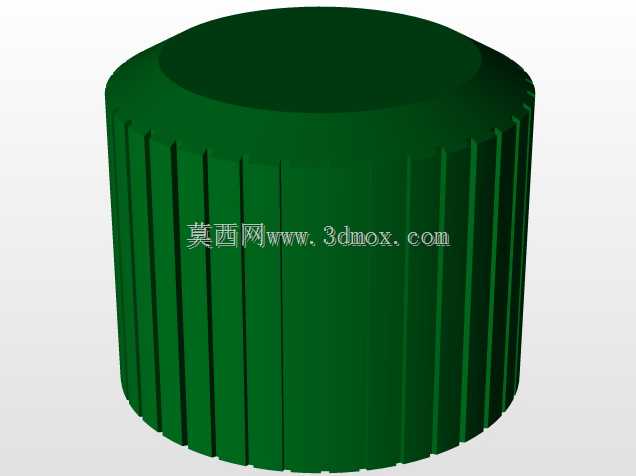

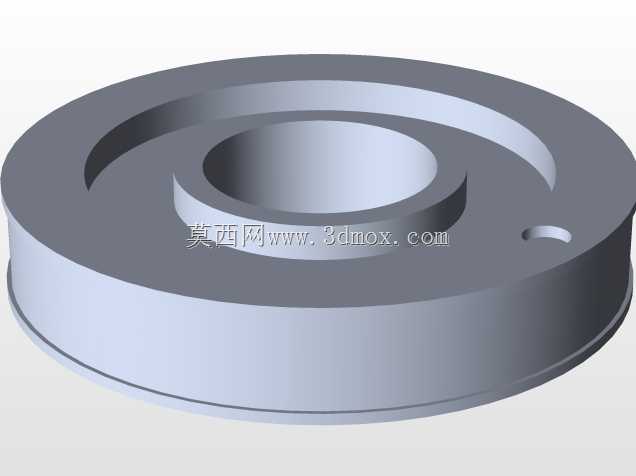

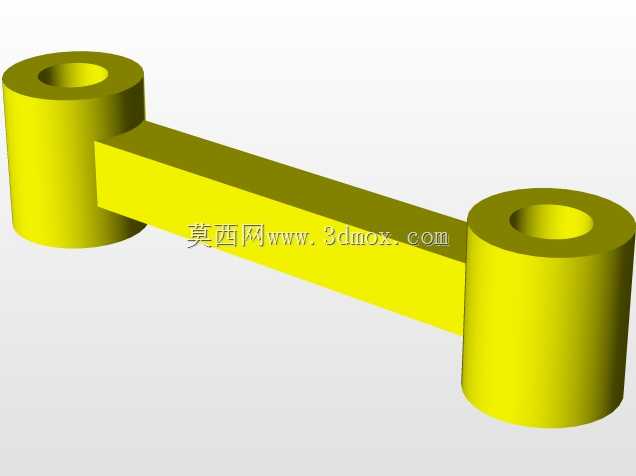

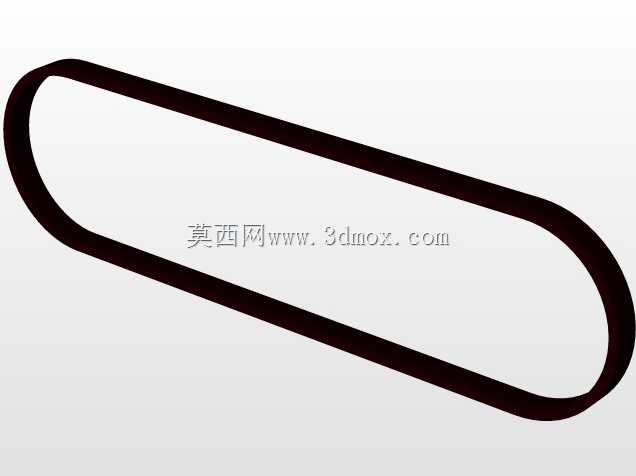

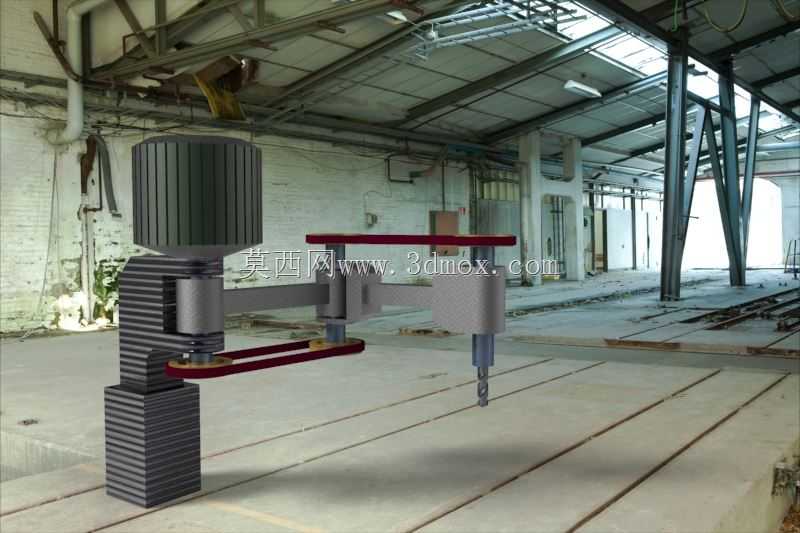

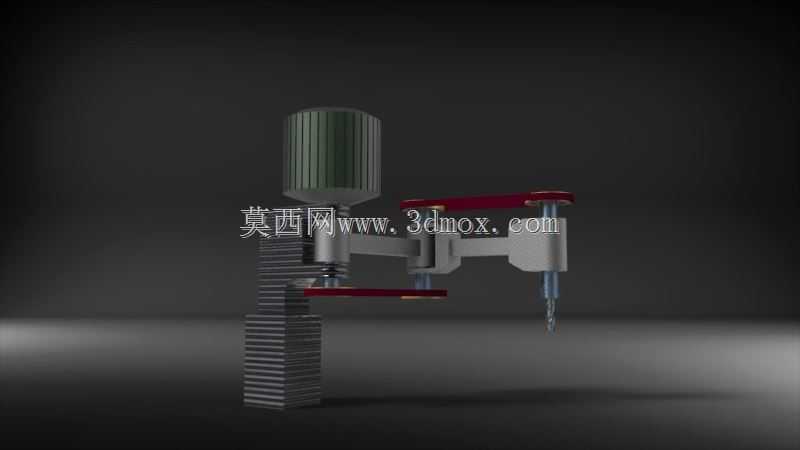

该结构为皮带传动形式的钻削执行单元，常见于小型专用钻床、组合机床的工位加工单元，也可集成到自动化生产线的单工序钻孔工位，适配小型五金件、塑料件、轻合金零件的钻孔、倒角、锪孔加工场景，相比齿轮传动的钻削头，皮带传动的结构运行噪音更低，过载时皮带可打滑保护核心传动部件，避免主轴、电机因切削过载出现不可逆损坏。从结构布局来看，动力单元采用立式安装逻辑，左侧堆叠式的支撑座承担电机安装、主轴导向的双重作用，电机竖直固定在支撑座顶端，输出轴通过带轮与平行布置的主轴形成传动连接，两道平行的皮带轮组分别承担动力传递、转速匹配的作用，可根据加工材质的切削线速度需求，更换不同直径比的带轮调整主轴输出转速，无需改动整体安装位置。主轴部分集成了进给导向结构，侧面的连接臂可对接外部进给驱动单元，无论是手动扳把进给、气缸进给还是伺服滑台进给，都能通过该连接位实现动力对接，主轴下端的装夹位适配标准钻夹头，可装夹直柄麻花钻、中心钻、倒角刀等常用孔加工刀具。安装边界方面，支撑座底部为平面安装基准，预留了螺栓固定孔位，可直接固定在设备工作台或者专用机架上，整体横向占用空间较小，适合在多工位排列的组合机床上密集布置，相邻工位的最小间距可控制在三百毫米以内，不会出现结构干涉。设计过程中重点考虑了皮带张紧的调节空间，电机安装座预留了长条形调节孔，松开固定螺栓即可调整电机位置实现皮带张紧度调整，日常维护无需拆解主体结构；主轴部分设置了防尘密封结构，可阻挡钻孔产生的金属切屑、粉尘进入主轴轴承腔，延长轴承的维护周期。传动皮带采用标准V型带，市面采购替换便捷，无需定制特殊规格配件，降低了设备后期的运维成本。整体结构没有冗余的复杂构件，所有受力部件都采用了等强度设计思路，支撑座的堆叠式结构既保证了竖直方向的结构刚性，又通过减重槽设计控制了整体自重，移动、吊装都较为便捷。
