双筒管壳式换热机组管路集成结构

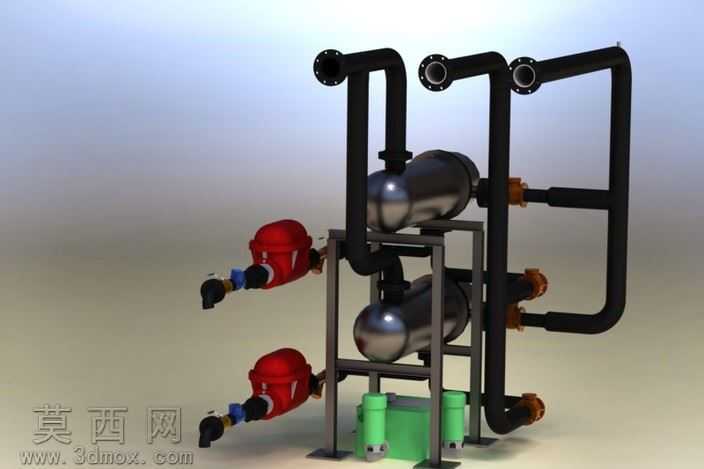

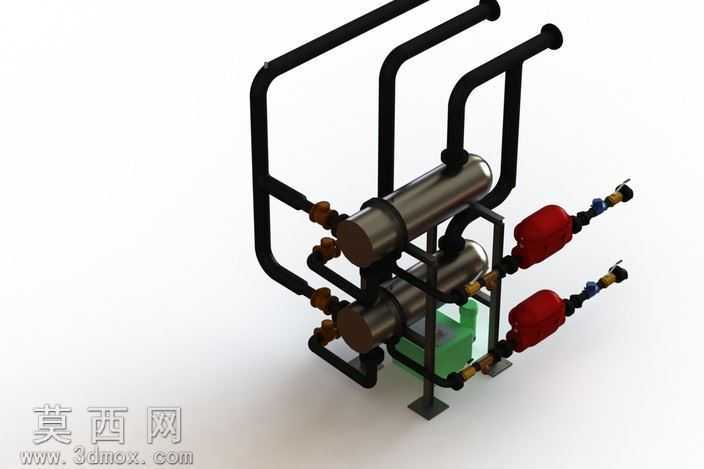

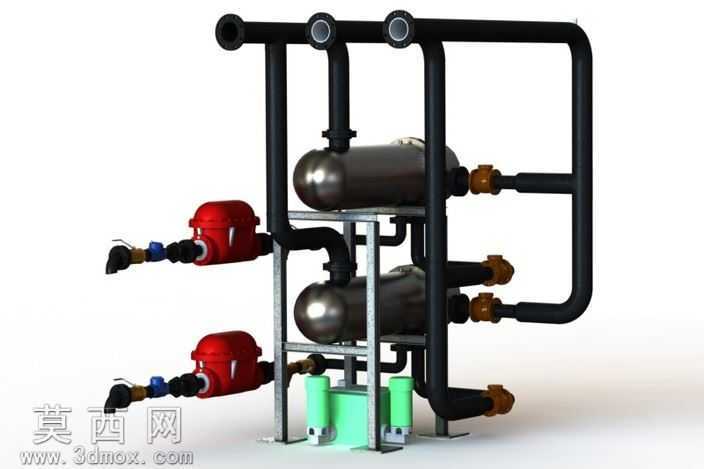

本作品为双筒卧式管壳式换热机组的三维建模成果，建模阶段以实际工业换热场景的功能需求为核心逻辑，首先完成核心换热筒体的参数化构建，两个平行布置的卧式换热筒体采用等径圆柱结构建模，筒体端盖、介质进出口接口均按照管壳式换热器的标准接口尺寸做特征拉伸与切除，保证接口的同轴度与安装基准统一。管路系统建模时，按照介质流向规划布管路径，黑色输送管路采用扫掠特征生成，精准还原管路的弯折弧度、走向排布，避免管路之间出现干涉，管路与筒体、末端执行部件的连接位置，逐一构建接头、阀门的细节特征，还原螺纹连接、法兰对接的结构形态，红色的末端流体部件做了壳体与内部流道的区分建模，绿色的附属功能部件按照安装位置做了定位约束，底部的支撑支架采用型材焊接结构的建模逻辑，通过方钢特征的拼接、打孔，还原支架的支撑固定结构，保证整个机组的支撑稳定性。材质渲染阶段，换热筒体赋予哑光金属不锈钢材质，调整金属粗糙度与反射参数还原工业金属的质感，黑色管路赋予耐磨橡塑包覆材质，突出管路的防护层视觉效果，红色部件赋予高亮工程塑料材质，绿色部件赋予半透明工程塑料材质，支撑支架赋予碳钢喷漆材质，不同材质的区分让整个机组的结构层级清晰可辨。设计过程中充分考虑机组的装配合理性，所有部件的安装位置预留了足够的操作维护空间，管路排布遵循横平竖直的工业布管规范，既保证介质输送的流阻最小化，也让整体结构紧凑规整，底部支架的地脚位置做了安装孔特征设计，方便现场安装固定，整体建模严格遵循机械设计的装配基准统一原则，所有特征参数可编辑，能够直接用于后续的工程图导出、装配模拟以及生产参考，完整还原了集成式换热滑站的真实结构形态，清晰呈现了换热系统的介质循环路径与部件装配关系。
