铝制翅片式换热装置三维结构设计

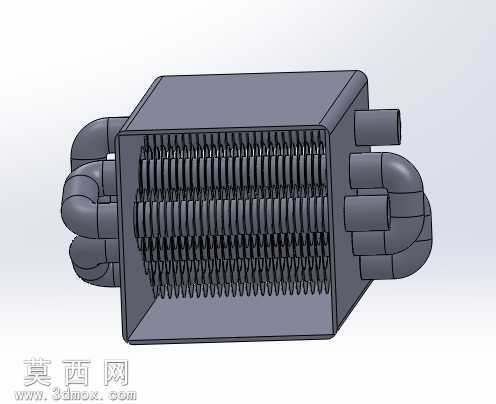

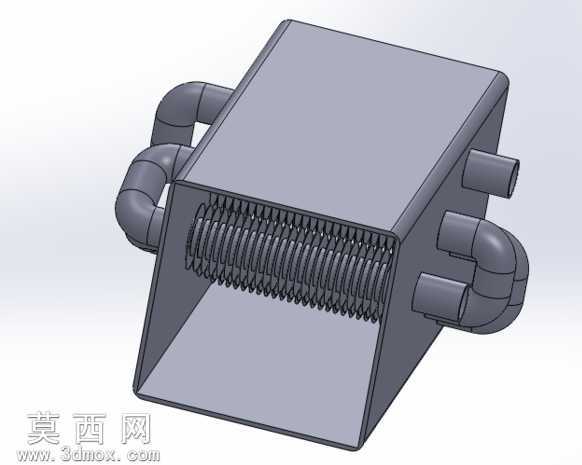

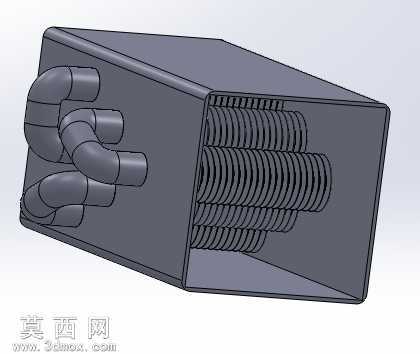

本作品为铝制翅片式换热装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体换热腔体的轮廓搭建，再逐步细化内部换热组件与外部管路结构，确保各部件装配间隙合理，无干涉错位问题。模型主体为方形敞口进风腔体结构，腔体外侧对称布置多组弯管式流体通路接口，接口采用圆弧过渡弯管设计，可有效降低流体输送过程中的阻力损失，接口与腔体的连接位置做了加厚补强处理，符合实际承压部件的结构设计逻辑。腔体内部核心换热区域为密集排布的铝制翅片组件，建模时对翅片的节距、厚度参数做了精准还原，翅片沿流体流动方向整齐排列，相邻翅片间预留均匀的流体通道，可保障冷热介质在通道内充分接触完成热量交换。材质渲染阶段，为整体结构赋予哑光铝合金材质，还原铝材的金属质感与表面哑光特性，弯管部分做了轻微的质感区分，模拟实际加工后的管路表面状态，渲染时采用柔和的工业产品打光方式，清晰呈现翅片的密集排列结构、腔体的棱角过渡以及管路的弯曲弧度，让模型的结构细节可直观呈现。设计过程中严格遵循换热设备的结构设计逻辑，对迎风面尺寸、翅片参数、管路布局都做了对应匹配，确保模型结构符合实际换热装置的工作原理：外部流体通过弯管接口进入腔体内部的流道，与流经翅片间隙的另一路介质通过铝制翅片与腔体壁面完成热量传递，翅片的密集排布可大幅提升换热接触面积，强化整体传热效率。模型的各部件均为可编辑参数化结构，可根据实际换热需求调整翅片密度、管路通径、腔体尺寸等参数，适配不同工况下的换热使用需求，整体结构完整，装配关系清晰，可用于换热原理演示、结构方案验证以及相关产品的设计参考。
