DK-204型铝制挤压式散热冷却器结构设计

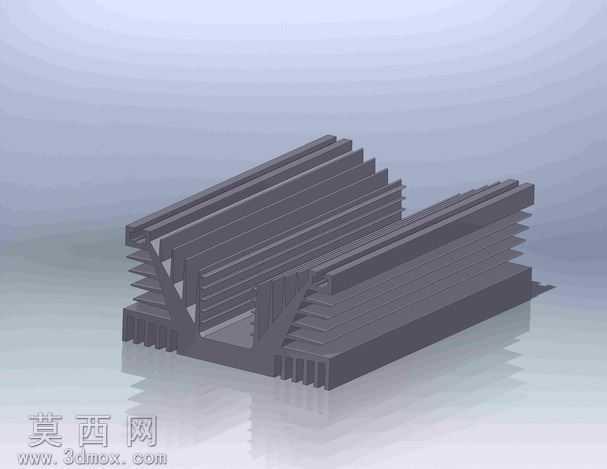

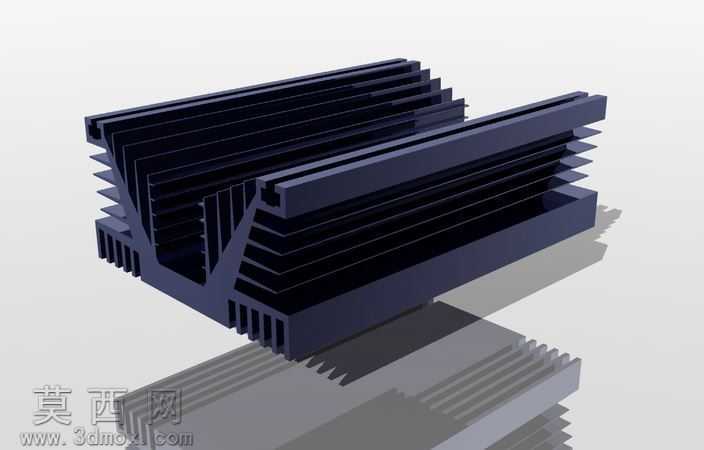

本作品为DK-204型冷却散热器的三维参数化建模成果，建模阶段依托三维机械设计软件完成全尺寸特征构建，首先梳理散热器的核心功能逻辑：针对小功率发热元器件的被动式散热需求，采用铝挤型一体成型的结构方案，建模时优先绘制散热器的基底截面草图，精准定位基底的安装卡槽、侧边定位凸台的尺寸参数，通过拉伸凸台命令生成散热基座的主体结构，再基于基座的上表面绘制鳍片的排布草图，严格控制相邻鳍片的间距、鳍片厚度、鳍片高度的比例参数，确保鳍片排布既能够最大化与空气的接触换热面积，又不会因为间距过小导致空气流通阻力升高，影响自然对流的散热效率。建模过程中对鳍片端部的倒角、基座底部与发热元件接触的平面做了平面度约束，避免出现建模特征的干涉问题，同时对侧边的安装卡扣结构做了细节还原，卡扣的倒扣角度、弹性臂厚度都按照实际铝挤工艺的成型要求做了参数校验，确保设计结构具备可加工性。材质与渲染阶段，为模型赋予了黑色阳极氧化铝的材质参数，调整材质的粗糙度、金属度数值模拟阳极氧化后的哑光磨砂质感，在场景中添加了柔和的环境光与定向主光源，通过光影效果突出鳍片之间的层叠结构，清晰展现每一片鳍片的轮廓与基座的衔接关系，渲染视角选择斜45度俯视角度，能够同时展现散热器的正面鳍片排布、侧边安装结构与底部的接触平面，完整呈现产品的整体外观特征。结构设计上，这款散热器采用不对称的鳍片高度排布，靠近发热核心区域的鳍片高度更高、排布更密集，边缘区域鳍片高度逐步降低，既能够匹配发热元件的热流密度分布，让核心区域的热量更快通过鳍片导出，又能够减轻整体结构重量、降低材料消耗，基座内部预留的卡槽结构可以直接卡装在对应的安装位上，无需额外的固定连接件，简化了装配流程，鳍片表面的微结构设计也在建模中做了简化还原，模拟实际产品表面的细微纹理，提升渲染效果的真实感。整个建模过程遵循自底向上的特征构建逻辑，每一个拉伸、切除特征都保留了完整的参数化历史记录，后续可以根据不同的散热功率需求，快速调整鳍片数量、高度、间距等参数，衍生出适配不同安装场景的同系列散热结构，模型的所有特征都做了几何校验，不存在破面、重叠面等问题，能够直接导入热仿真软件开展散热性能模拟，也可以导出为加工格式用于铝挤模具的开模参考。
