可移动立式手动攻丝作业工装夹具

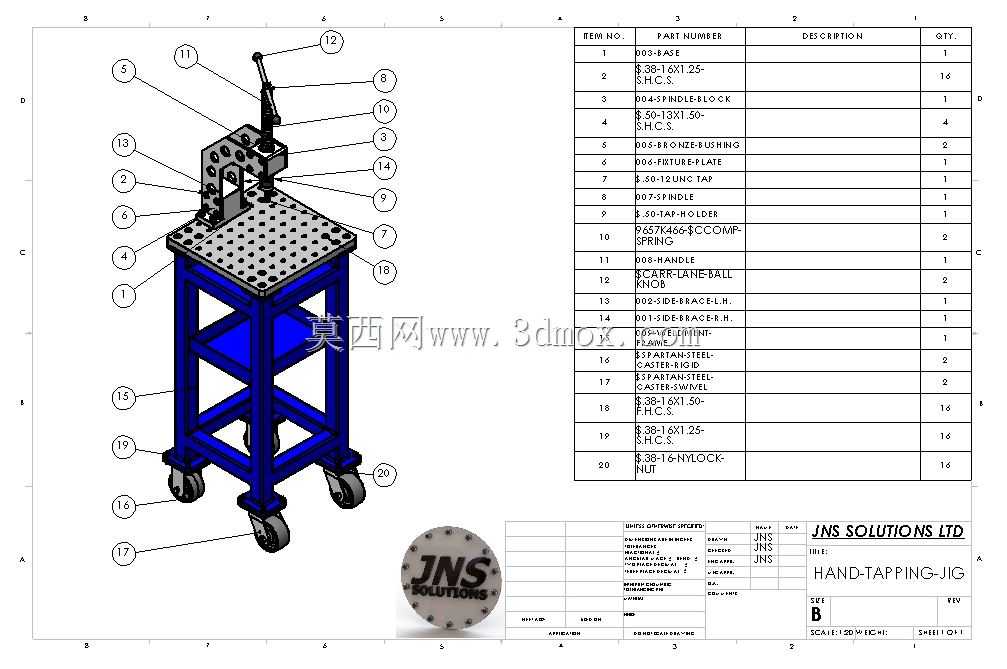

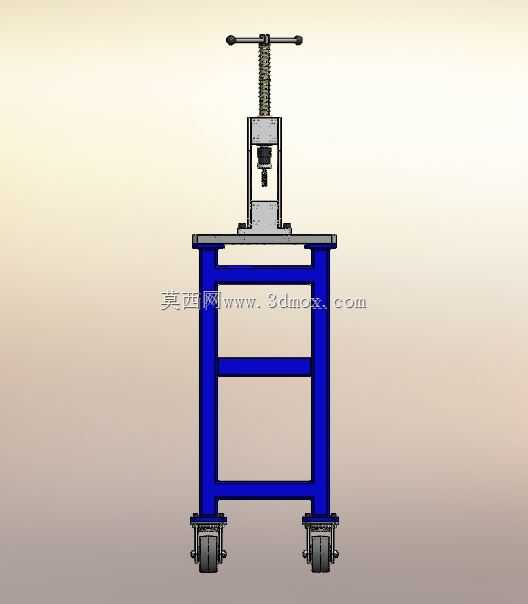

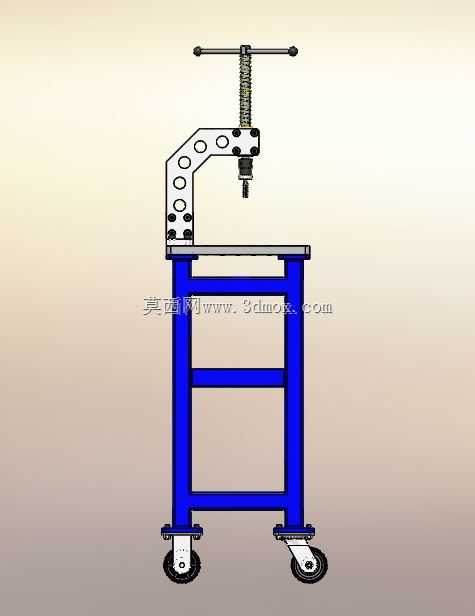

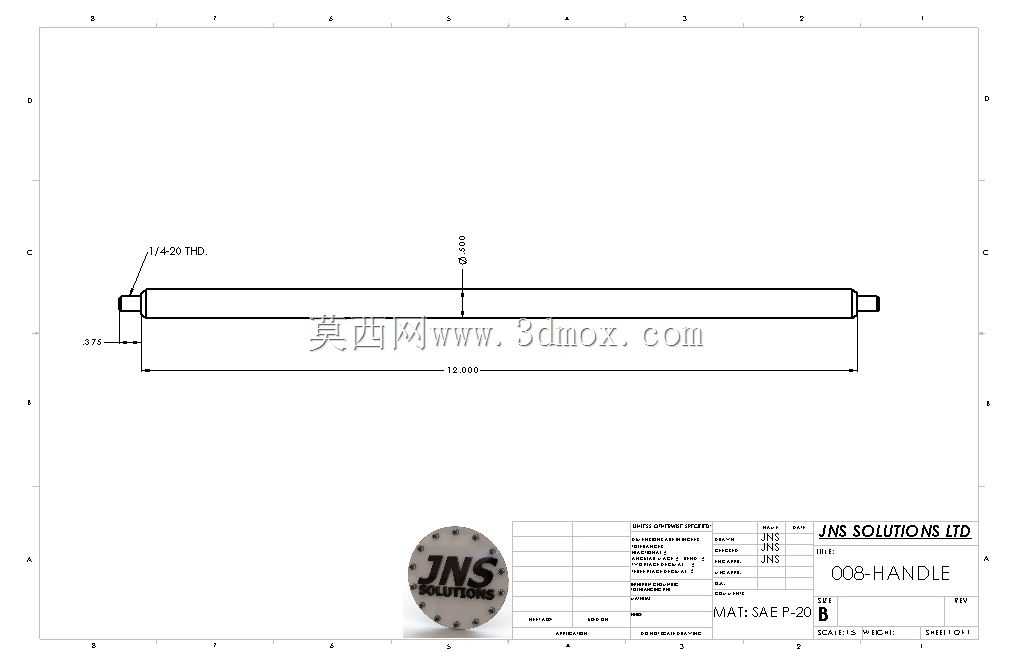

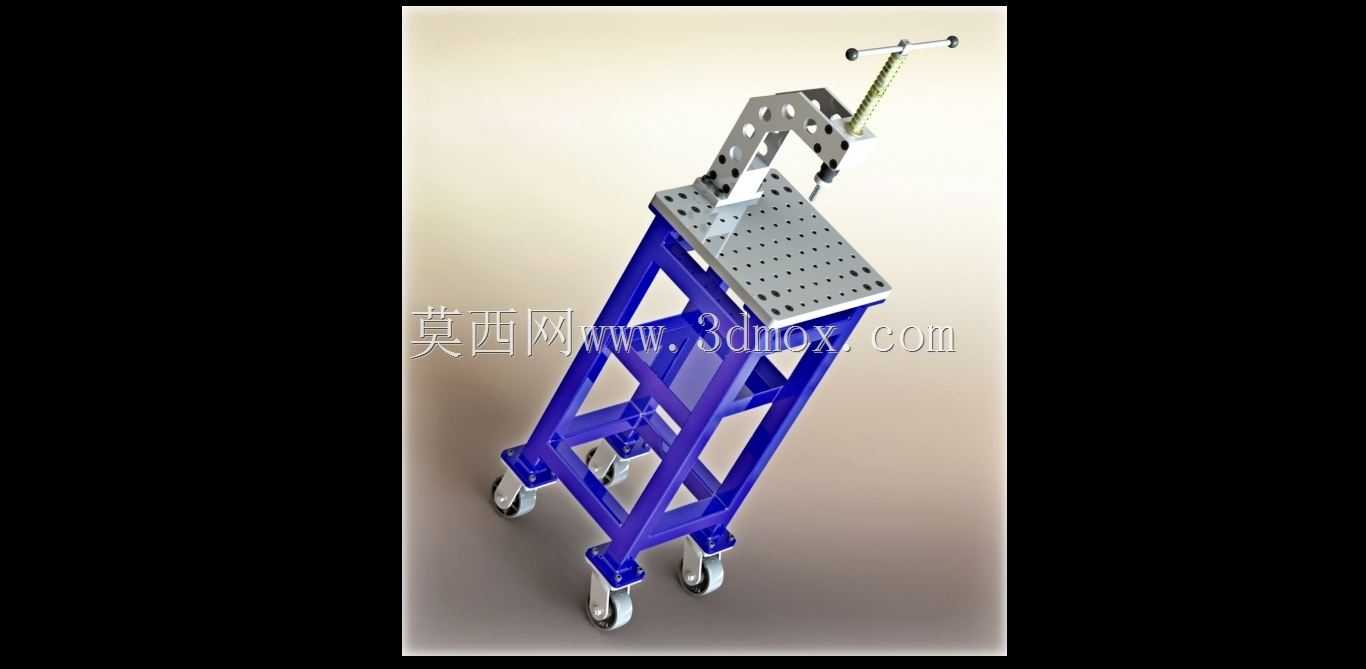

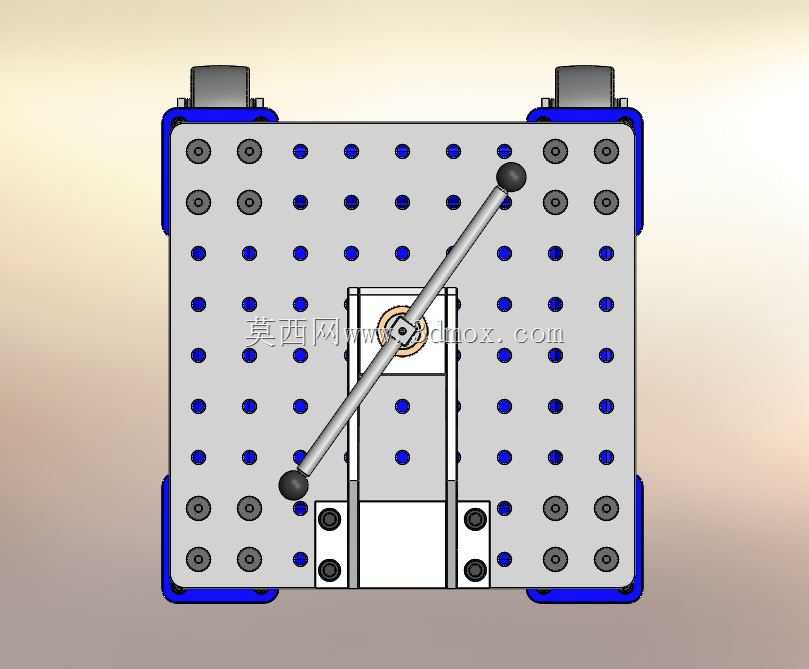

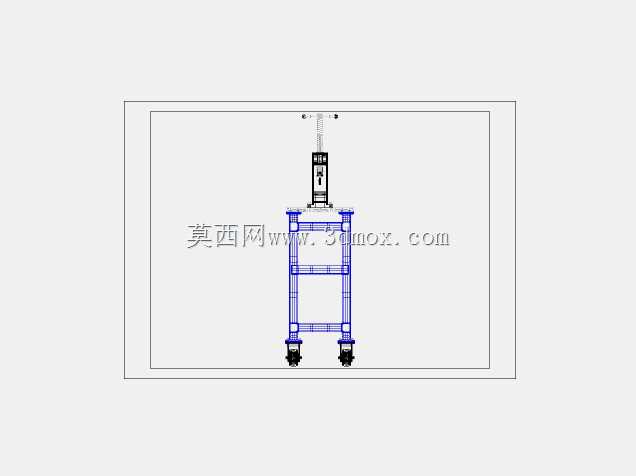

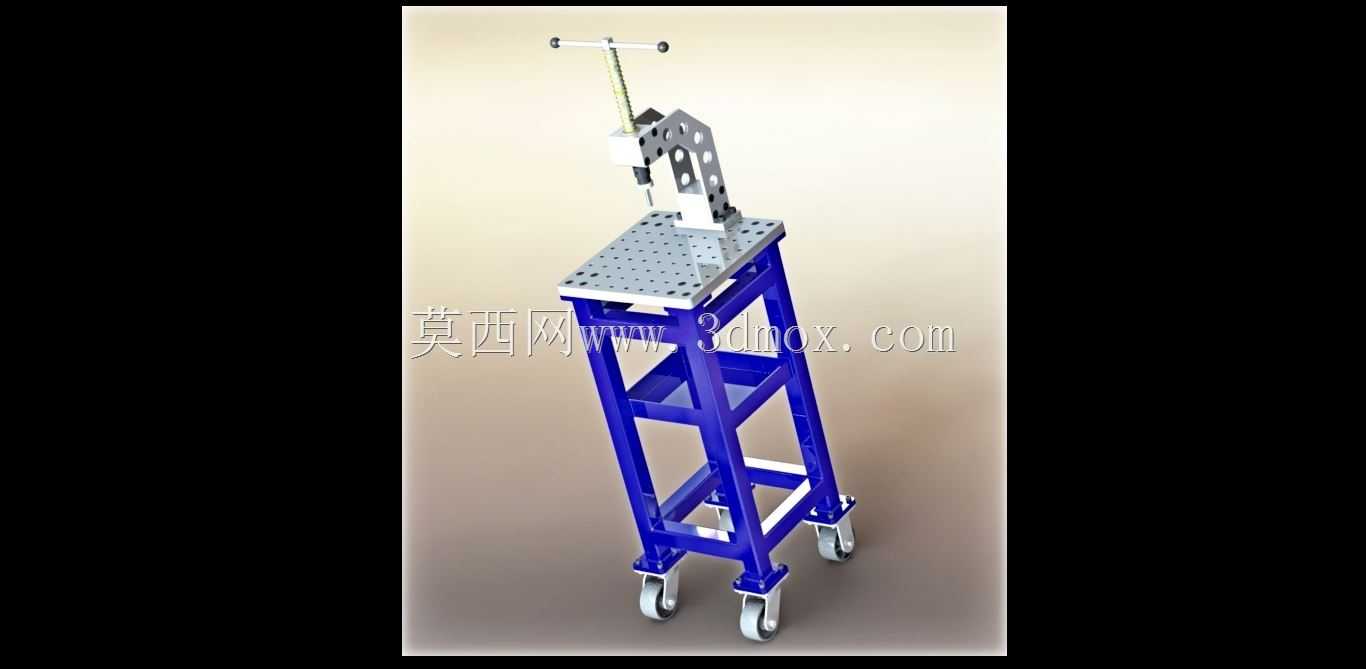

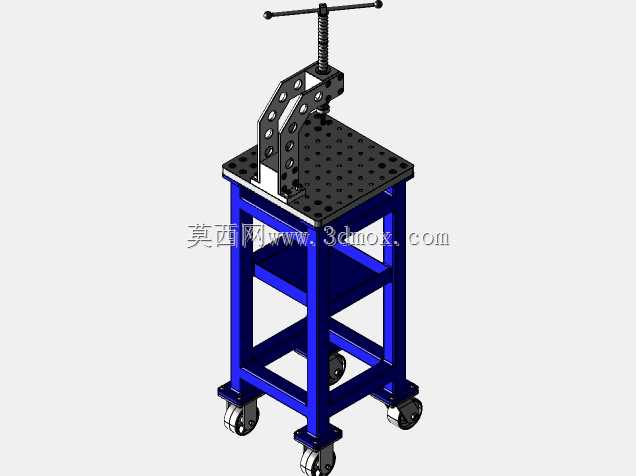

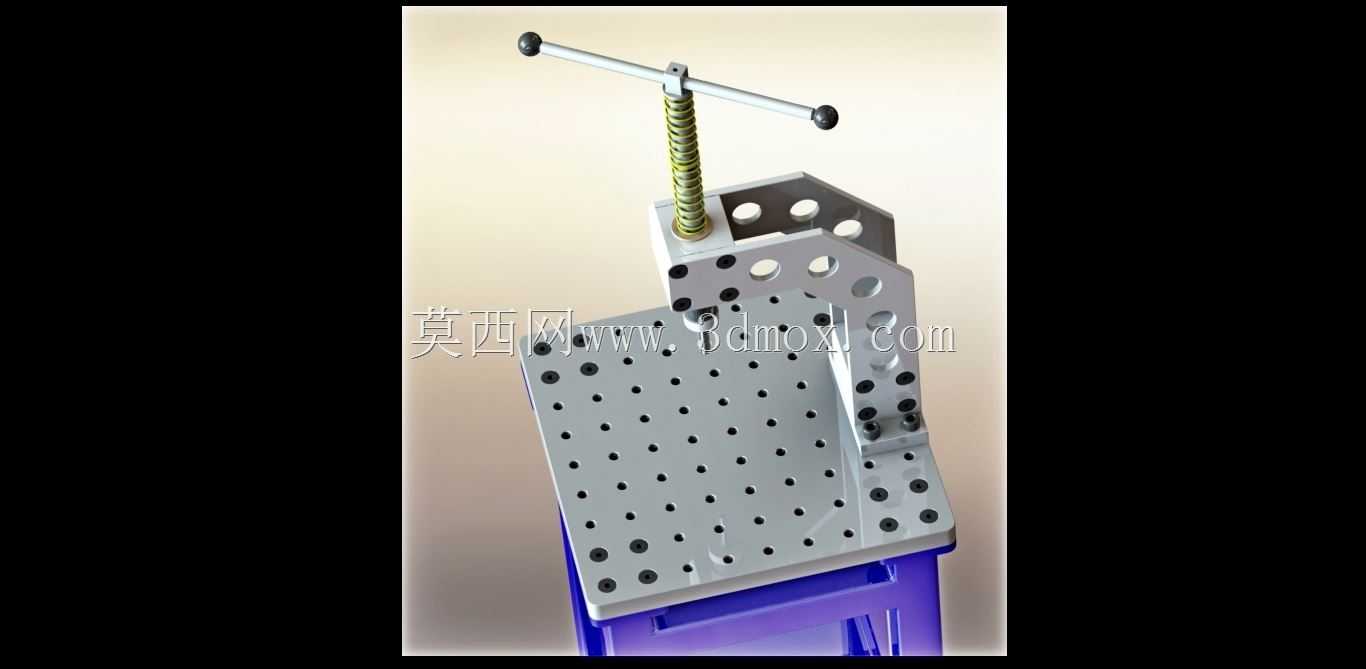

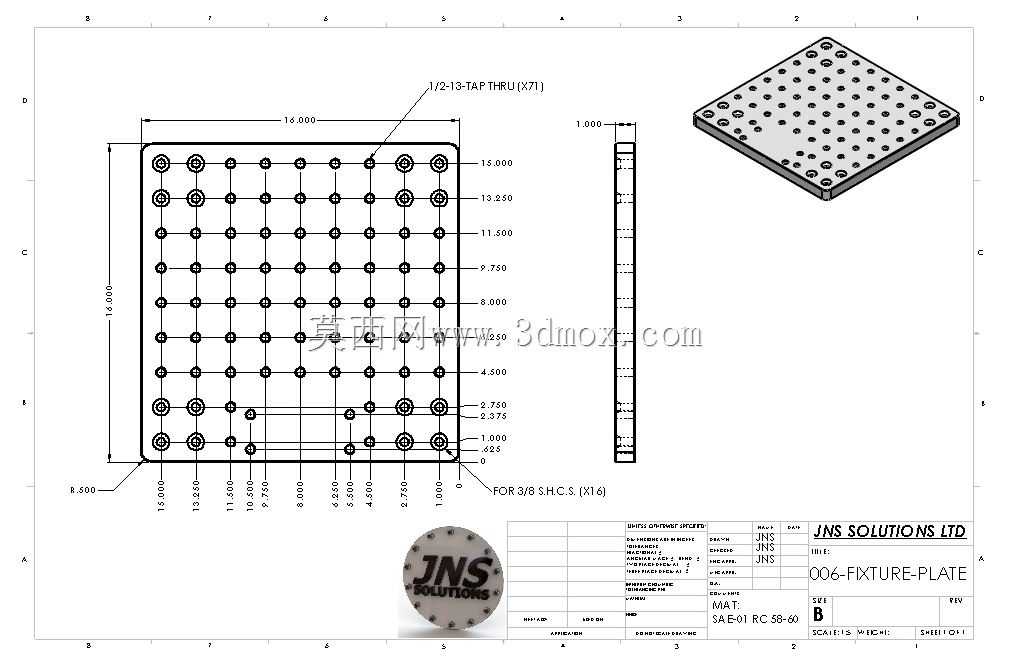

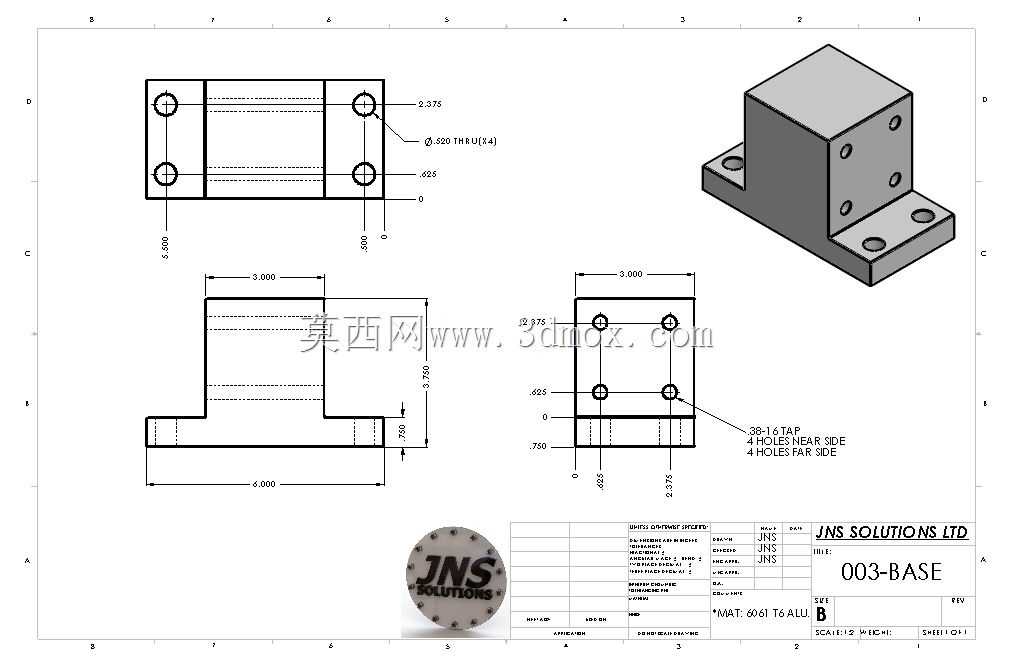

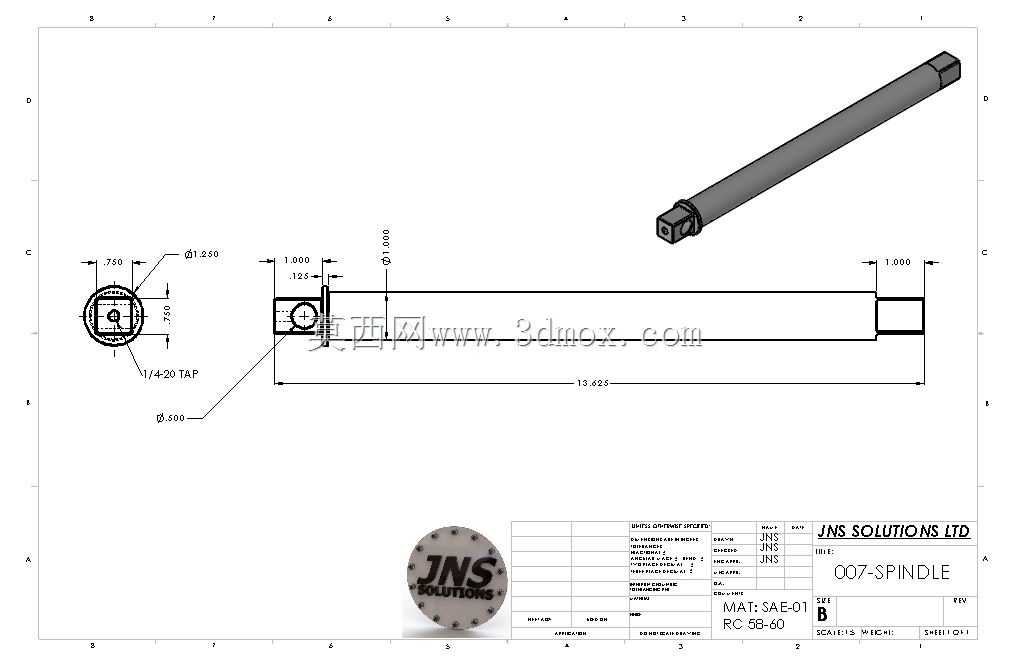

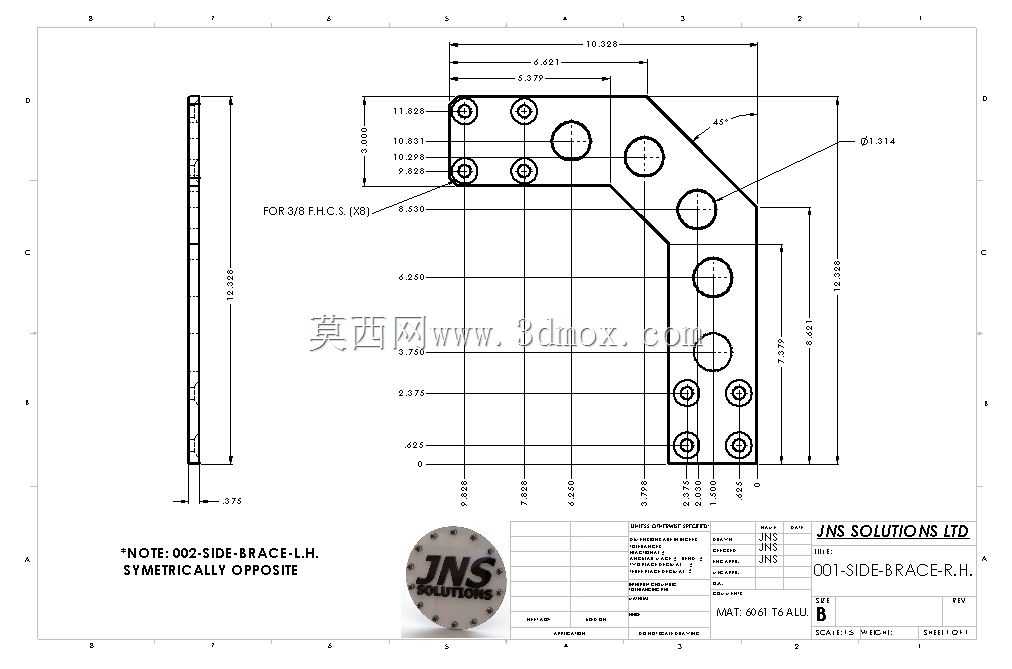

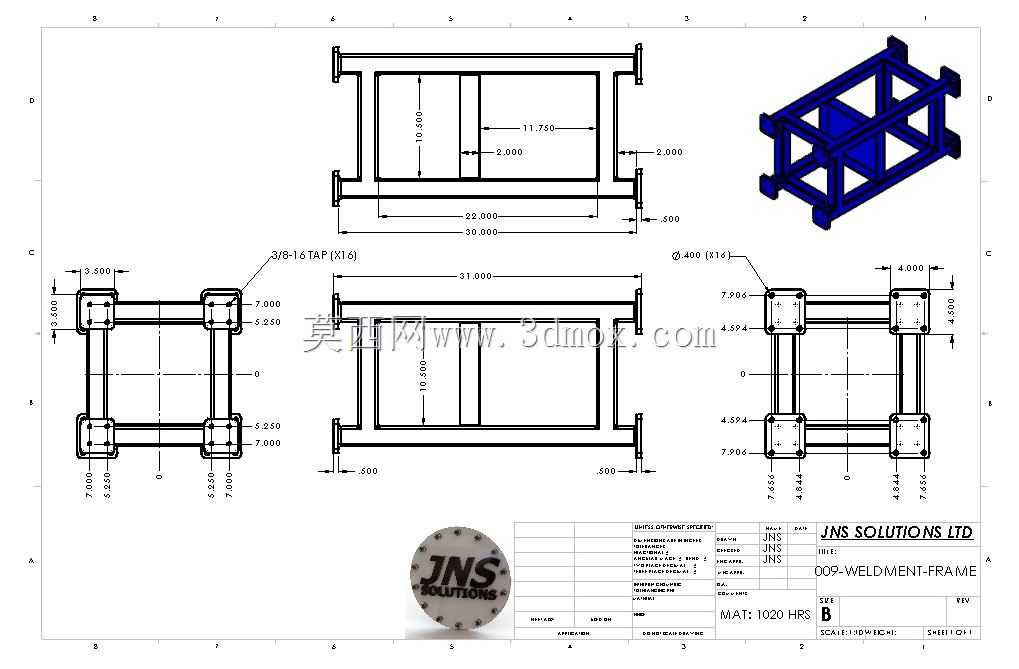

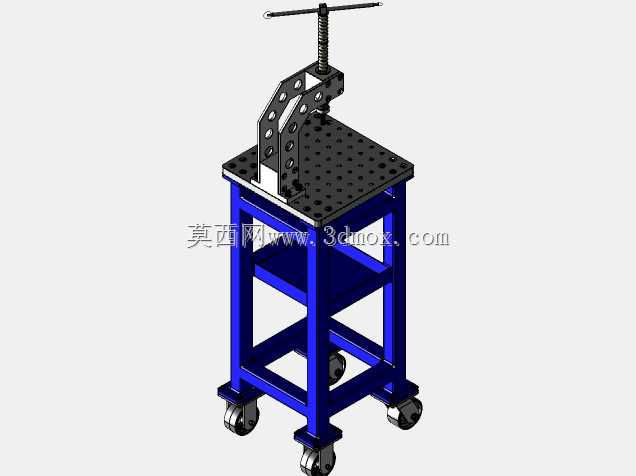

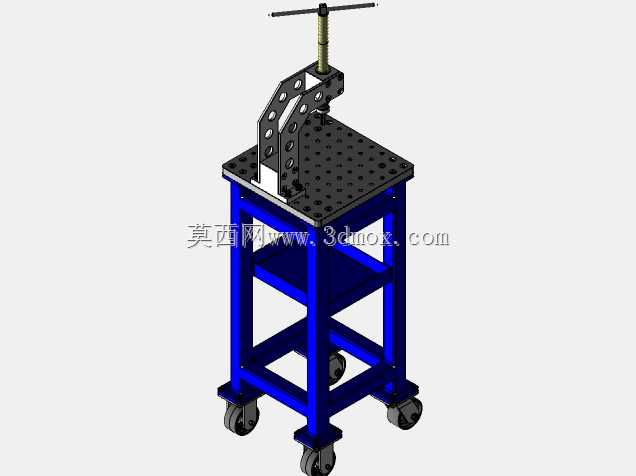

这款手动攻丝夹具主要面向小批量机加工、五金维修、单件试制类作业场景，解决了手持丝锥攻丝时易歪斜、断锥、螺纹精度差的常见问题，尤其适合没有配备数控攻丝机的小型加工车间、设备维修班组、教学实训场地使用。整套设备采用立式框架结构，底部搭载四个带刹车的万向脚轮，可根据作业需求灵活推移到不同工位，不需要额外打膨胀螺栓固定地面，适配车间内零散的攻丝作业需求，脚轮踩下刹车后即可锁定整机位置，避免攻丝过程中设备移位影响加工精度。上部的工作台面采用带密集阵列孔的钢板制作，孔位按照通用装夹间距排布，可配合T型螺栓、压板快速固定不同外形的待加工工件，不管是小型块状零件、板件还是异形支架，都能找到合适的装夹点位，不需要为不同零件单独制作适配的装夹底座，大幅降低了单件加工的准备时间。攻丝执行机构安装在工作台后侧的立式支架上，支架采用多组调节孔设计，可根据待加工工件的高度调整攻丝主轴的上下行程范围，适配不同厚度工件的攻丝深度需求；主轴带有垂直导向结构，全程保证丝锥与工件表面垂直，从结构上避免了手持攻丝时丝锥倾斜导致的螺纹烂牙、丝锥折断问题，操作人员只需要转动顶部的T型手轮，即可带动丝锥匀速向下进给完成攻丝，进给力度可通过手轮的转动手感实时调整，针对不同材质的工件（如铝件、钢件、铜件）可灵活控制进给速度，避免硬推导致的丝锥崩齿。框架主体采用方管焊接成型，下部带有两层置物平台，可临时放置常用规格的丝锥、铰手、毛刷、切削液壶等辅助工具，作业时不需要反复往返工具柜取放物件，提升单人作业的连贯性。整套结构没有复杂的传动部件，日常维护只需要定期给导向杆加注少量润滑脂即可，故障率极低，对操作人员的技能要求不高，新入职的钳工经过简单讲解即可上手操作，攻出的螺纹垂直度、牙型完整度远高于纯手持攻丝的作业效果，可满足普通螺纹连接的精度要求，也可作为数控攻丝设备的补充，承担小批量、零散规格的螺纹加工任务，避免占用大型数控设备的加工工时。
