大型规格用途V型定位夹紧工装结构

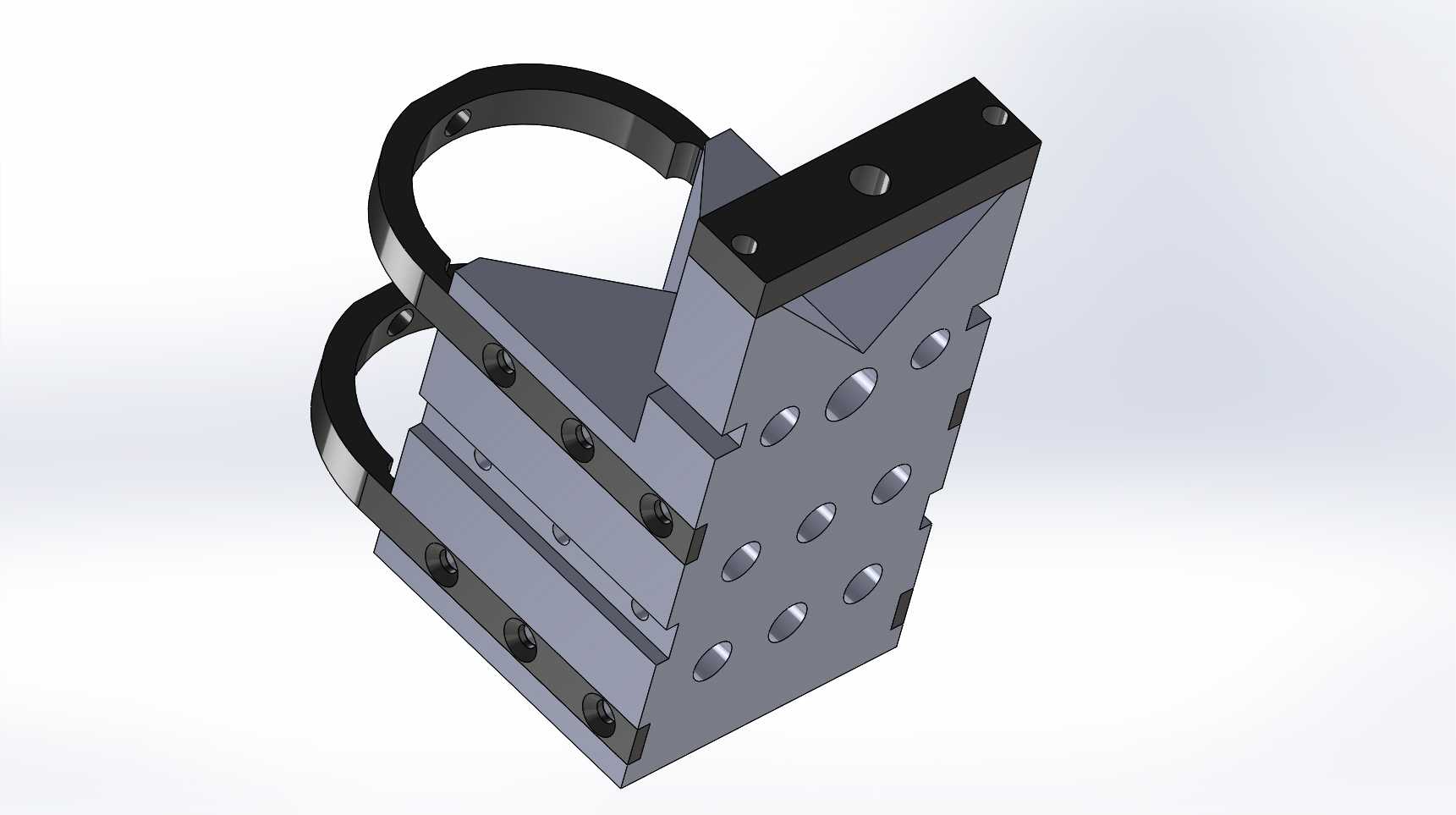

在轴类、套类以及异形回转体零件的机加工、检测工序中，工件的定位精度直接决定最终加工尺寸公差与形位公差合格率，这款大型V型块正是针对大规格回转类工件装夹需求设计的定位夹紧构件。不同于小型V型块仅靠V型面实现自定位的结构，这款大型V型块在基础V型定位基体上，额外配置了两组弧形抱箍压紧组件与端部限位挡块，可适配大直径、大重量工件的装夹需求，避免重型工件装夹时出现移位、倾覆风险。

从实际应用场景来看，这类大型V型块常布置在大型车床、外圆磨床的工作台面，或是三坐标检测平台、大型划线平台上，用来装夹直径范围覆盖常规小型V型块无法承接的大尺寸轴类工件，比如大型减速机输出轴、船舶传动轴、工程机械液压油缸缸筒等零件的粗加工、半精加工工序定位，也可用于重型工件焊接拼装时的回转体姿态固定。

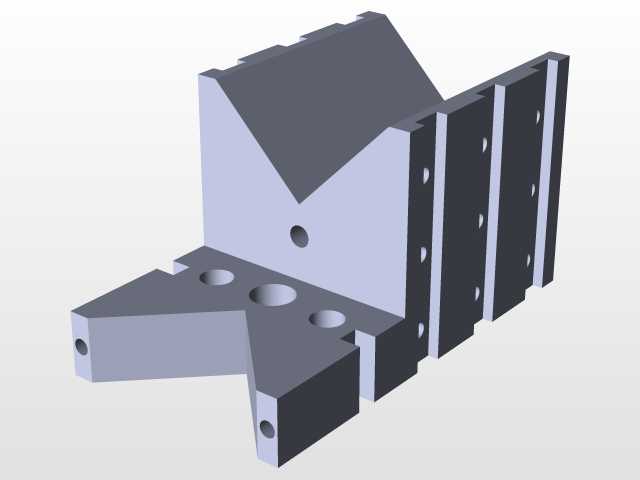

设计层面，这款V型块的基体采用分体拼接式结构，而非整体铸造成型，V型工作面的夹角采用机械装夹领域通用的90度设计，该角度可在保证定位接触面足够的前提下，适配更大直径范围的工件，避免小夹角V型块对大直径工件包容不足、大夹角V型块定位对中性差的问题。基体侧面加工有均匀排布的内螺纹安装孔，既可以用来安装侧面的定位挡销，也能通过螺栓将整个V型块固定在机床T型槽工作台或者平台的安装孔位上，安装孔的孔距按照通用机床工作台的T型槽标准间距设计，可适配多数重型加工设备的安装边界，不需要额外加工过渡连接板。

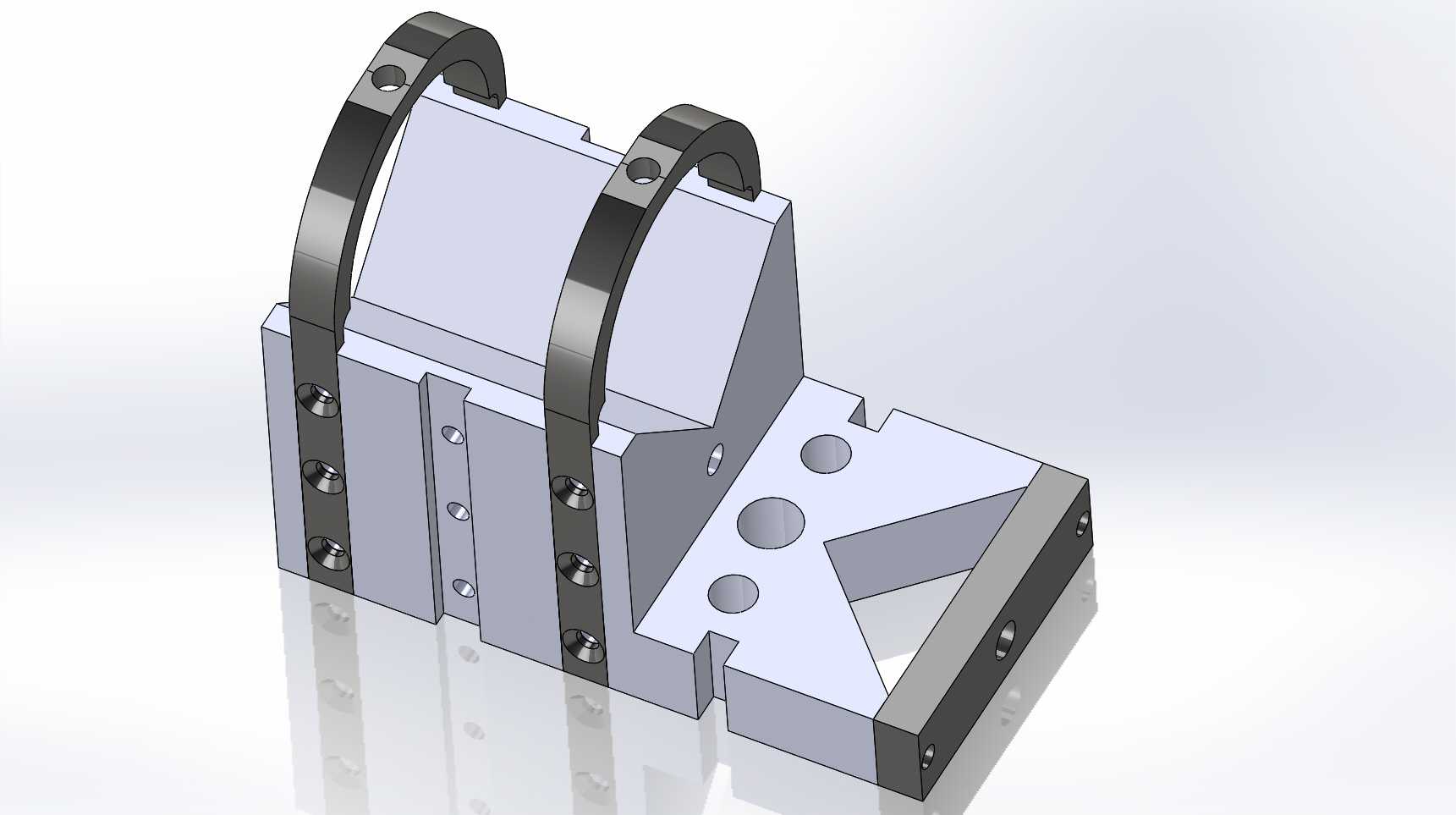

两组弧形抱箍通过螺栓固定在V型块基体的两侧立面上，抱箍的内弧面与V型面共同形成对工件的环形包容约束，抱箍上的连接孔设计成长条可调结构，可根据工件实际直径调整抱箍的锁紧位置，不需要更换抱箍就能覆盖一定直径区间的工件装夹，减少工装更换的辅助时间。端部的直角限位挡块通过螺栓固定在V型块的轴向端面上，挡块上同样加工有多个安装孔位，可根据工件的轴向定位需求调整挡块的伸出长度，对工件的轴向自由度进行约束，避免加工过程中工件沿轴向窜动。

尺寸边界方面，这款V型块的整体宽度、高度与长度比例经过载荷校核，V型工作面的开口尺寸可满足大直径工件的放置需求，基体底部设计为平整的安装基面，平面度公差控制在IT7级以内，保证安装后V型面与工作台面的平行度、V型中心与工作台进给方向的平行度符合装夹精度要求。所有与工件接触的V型面、抱箍内弧面都做了表面淬硬处理，硬度达到HRC45-50，避免重型工件装夹、拆卸过程中刮伤定位工作面，长期使用后出现精度损失；非接触面则做了发黑防锈处理，适应车间多切削液、多油污的使用环境，延长工装的使用寿命。

实际使用过程中，操作人员可先将V型块通过底部安装孔固定在工作台上，打表校正V型中心与机床主轴的同轴度或者与检测轴的平行度后，将待加工工件吊放至V型面上，调整工件轴向位置靠紧端部限位挡块后，锁紧两侧弧形抱箍的连接螺栓，即可完成工件的装夹定位。相比压板直接压合的装夹方式，这种V型面加弧形抱箍的结构不会对工件产生额外的偏载力，可避免薄壁类重型工件装夹变形，同时对中性更好，不需要反复找正工件中心，能有效缩短重型工件的装夹辅助时间，提升大规格零件加工、检测工序的作业效率。
