三臂式火箭动力旋转装置结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:347793
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计
  • 三臂式火箭动力旋转装置结构设计

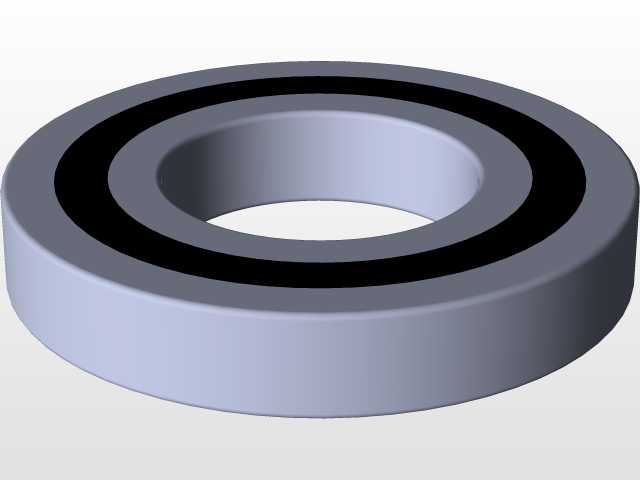

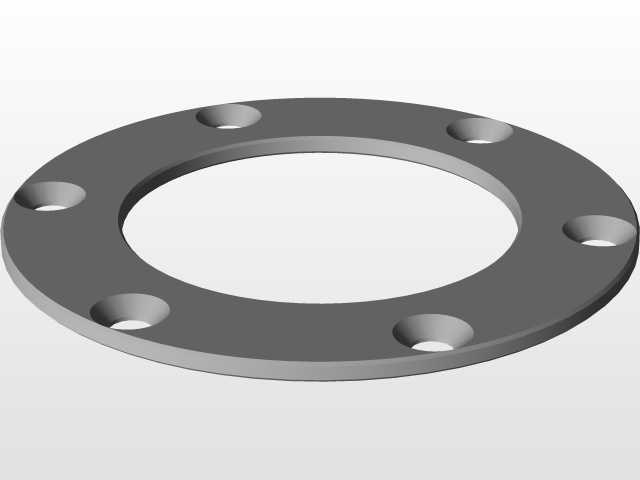

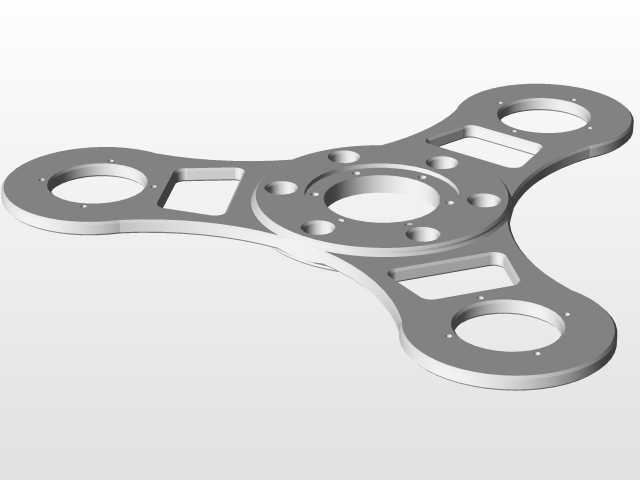

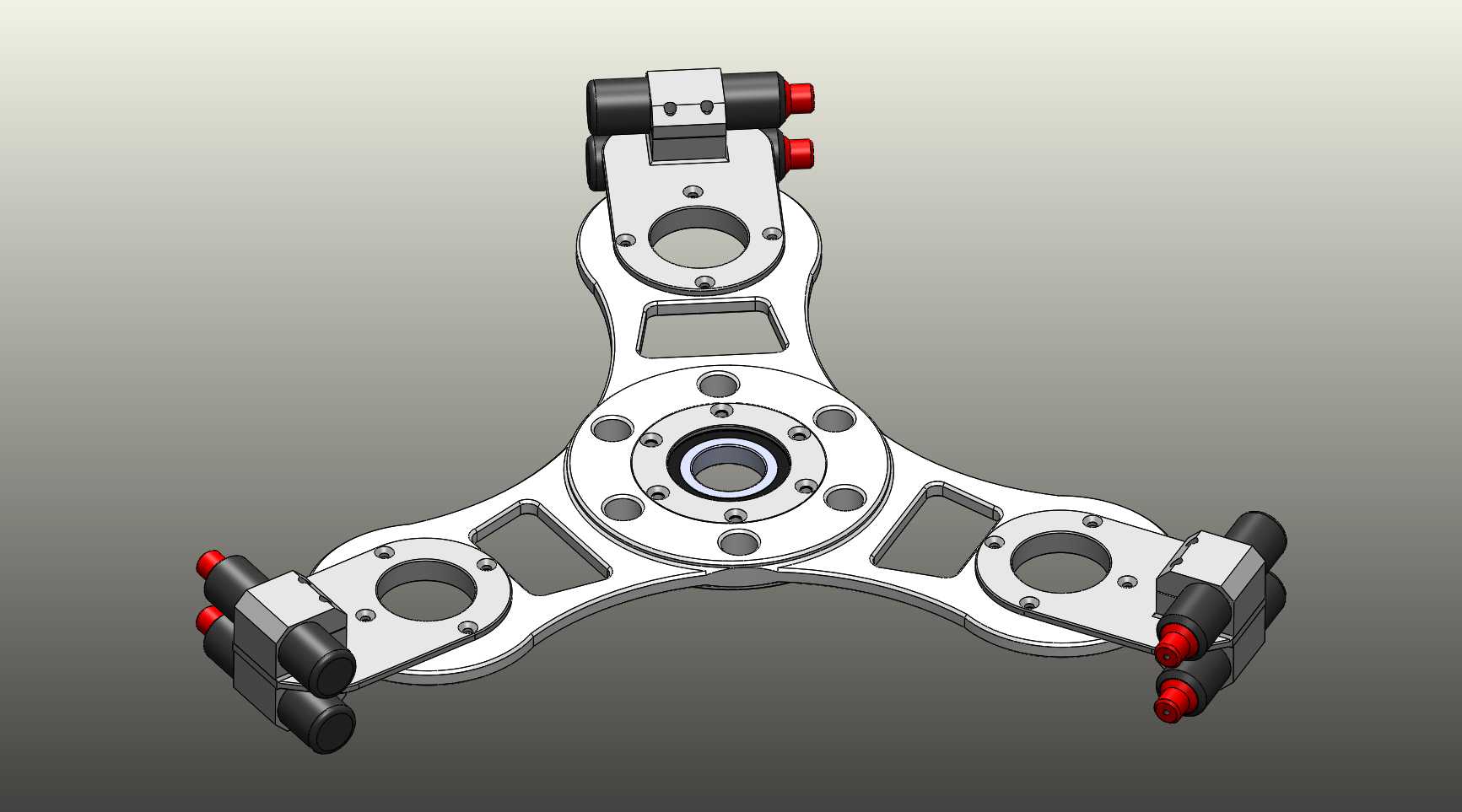

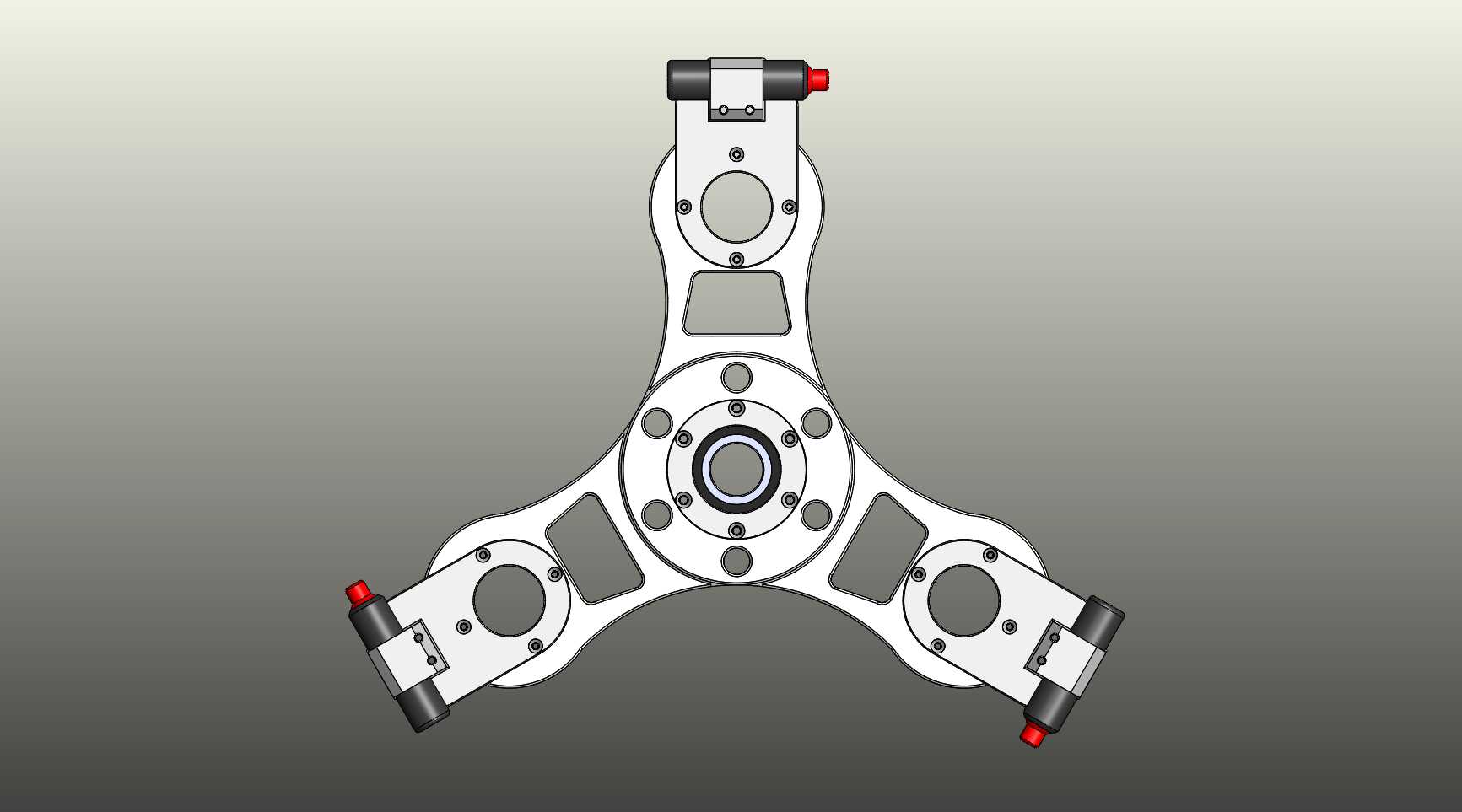

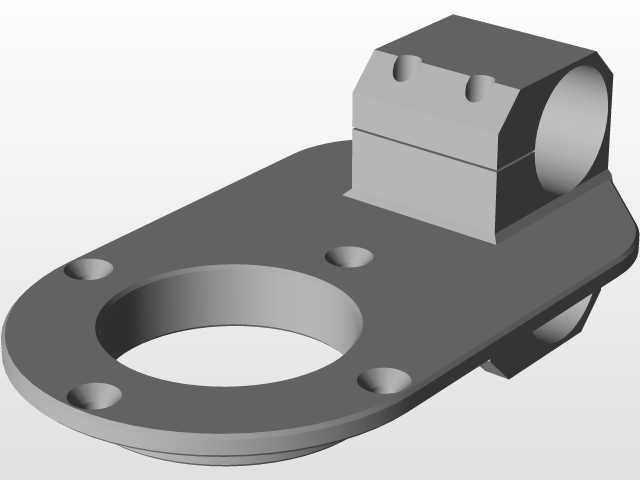

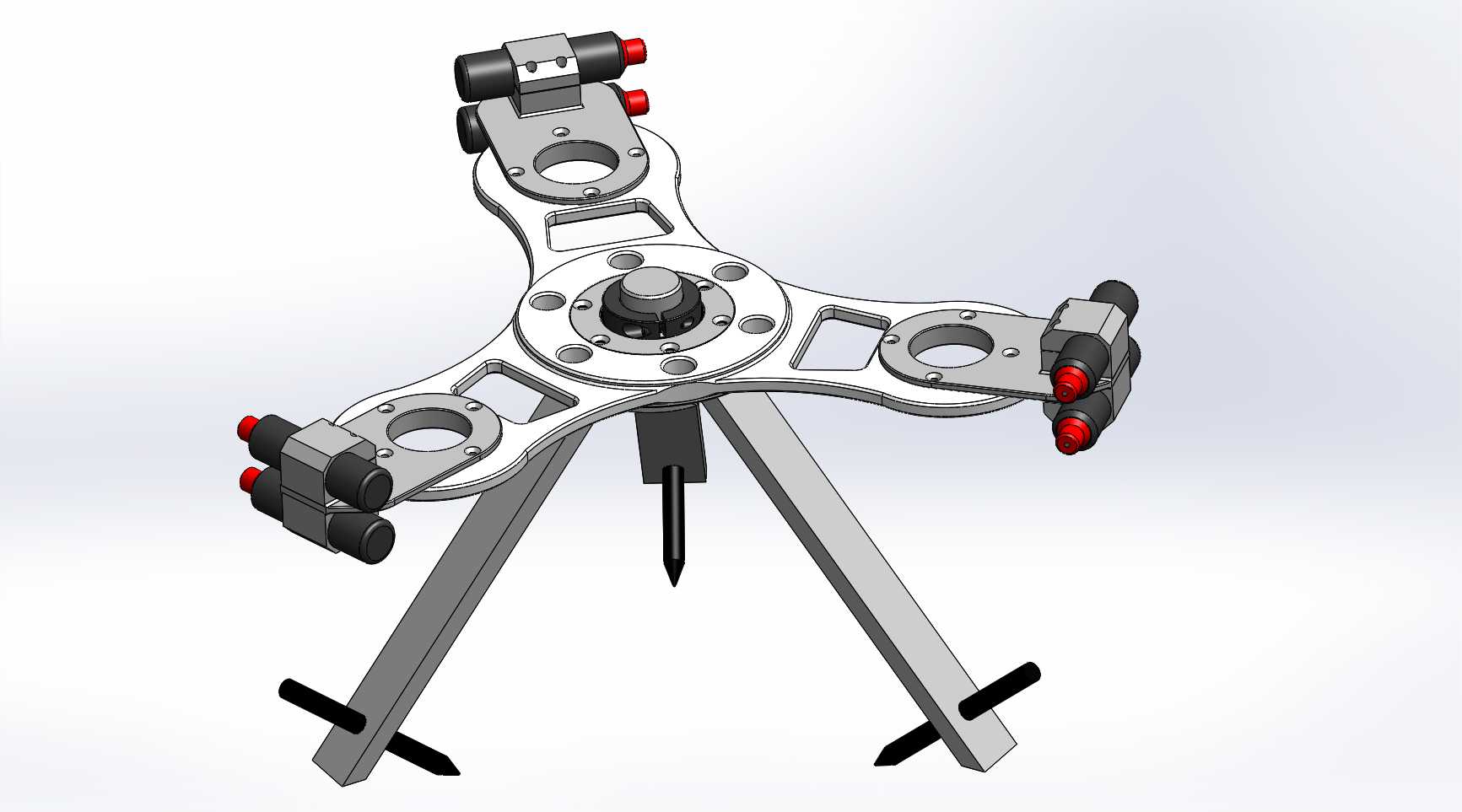

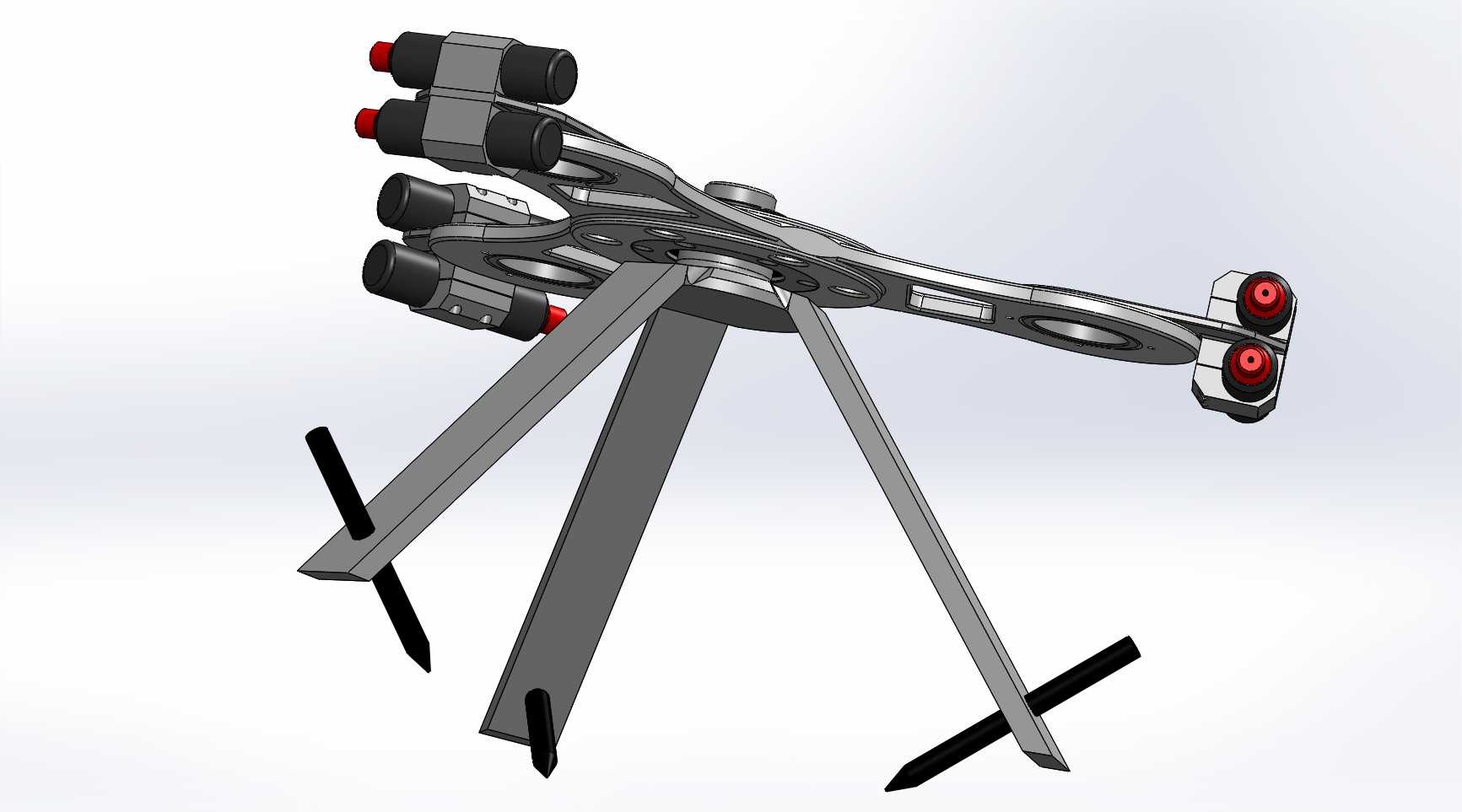

该三臂式旋转装置采用中心对称布局设计,核心承载结构为铝合金加工成型的三臂支架,三个支臂沿中心回转轴线呈120度均匀分布,从中心轴承座向外延伸的臂身采用镂空减重设计,在保证结构刚性的前提下最大限度降低整体转动惯量,适配高速旋转工况下的动平衡要求。中心位置配置带安装法兰的深沟球轴承组件,轴承内圈预留标准安装接口,可适配不同规格的固定转轴,轴承外圈与三臂支架通过周向均布的螺栓实现刚性连接,保证回转过程中无径向窜动,端面跳动量控制在机械加工常规精度范围内。每个支臂末端设置独立的动力安装座,安装座采用平面定位+螺栓锁紧的结构形式,可同时固定两台小型火箭发动机,安装座上预留的定位孔与发动机安装凸台精准匹配,保证发动机推力方向沿支臂切向布置,让推力完全转化为回转扭矩,避免产生额外的轴向或径向分力影响轴承寿命。从实际应用场景来看,这类切向推力驱动的旋转装置可用于小载荷高速旋转试验场景,比如小型部件的离心过载测试、低转速下的旋转展示机构,也可作为趣味机械装置验证小推力火箭的动力输出特性。设计过程中优先考虑了动平衡匹配,三个支臂的加工尺寸公差严格控制在对称偏差范围内,每个末端动力安装座的重量差控制在克级,避免高速旋转时产生不平衡振动;臂身的镂空槽并非单纯减重,其形状经过受力路径优化,可在发动机推力作用下将支臂的弯曲变形量控制在允许范围内,防止臂身形变导致发动机推力方向偏移。安装边界方面,中心轴承的内孔为标准回转面,可通过胀套或平键与固定基座连接,整体装置的最大回转半径由支臂长度决定,安装时需在装置外围预留足够的安全防护空间,避免高速旋转时部件脱出造成风险。发动机安装座的接口尺寸适配常见的小型模型火箭发动机,安装时仅需将发动机推入定位孔,通过侧面的紧定螺钉即可完成固定,拆装便捷,可快速更换不同推力规格的发动机调整旋转转速。中心轴承选用带双面密封的标准件,可适应户外无润滑维护的短时高速运转工况,轴承的额定动载荷可覆盖装置满燃料状态下的最大离心载荷,保证全运转周期内的回转精度。三臂支架的材质选用6061铝合金,经数控铣削加工成型后做阳极氧化处理,表面硬度提升的同时具备一定防锈能力,臂身与中心轴承座的连接采用一体化加工结构,摒弃了拼接式设计,消除了连接松动的隐患,在高速旋转时结构整体性更强。每个支臂上的安装孔位除了发动机固定孔,还预留了拓展安装接口,可根据需求加装配重块、测试传感器或者小型功能部件,拓展装置的使用场景。推力方向的设计经过反复校核,每台发动机的喷口方向与支臂端点的切线方向完全重合,推力作用线到中心回转轴线的垂直距离即为扭矩力臂,可根据发动机总推力快速计算出理论输出扭矩,结合整体转动惯量即可估算出不同阶段的旋转转速,从静止点火到燃料耗尽的全工作过程中,装置的转速变化可通过推力-时间曲线结合转动惯量进行仿真模拟,为后续的安全防护设计提供数据支撑。
