车间机加工用精密角度靠板组件

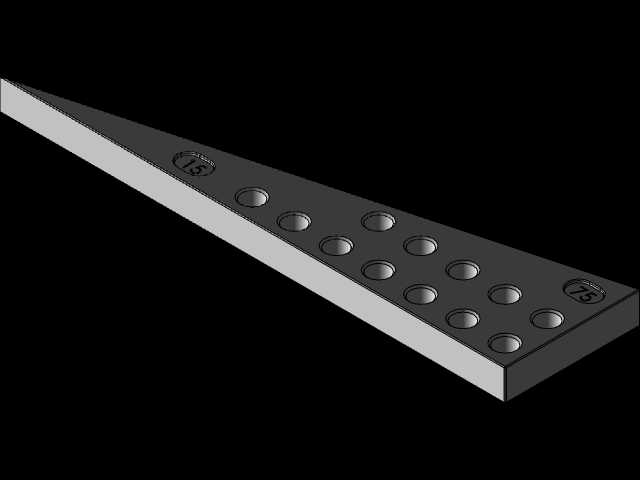

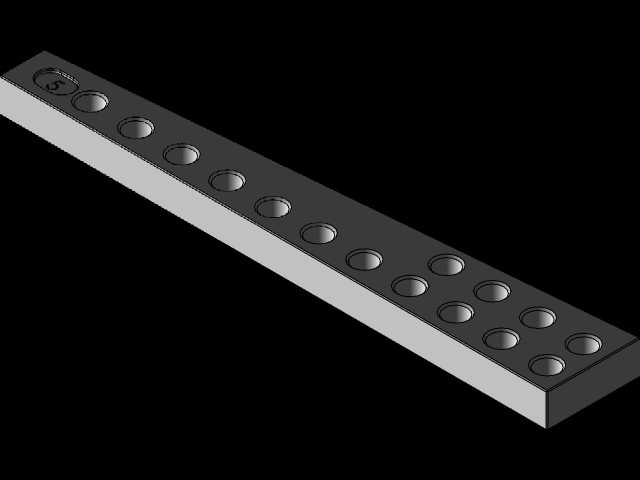

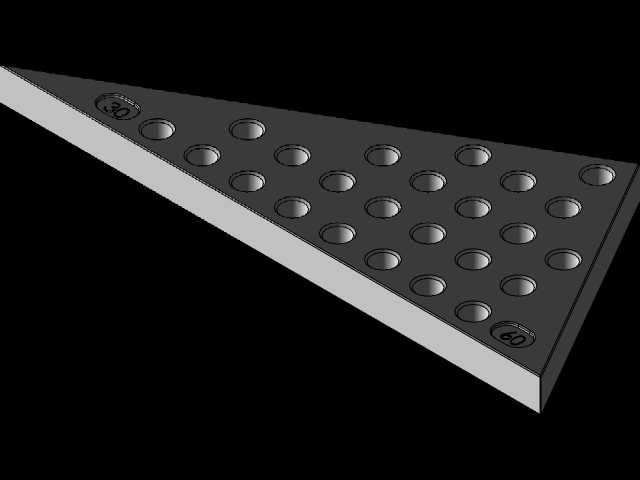

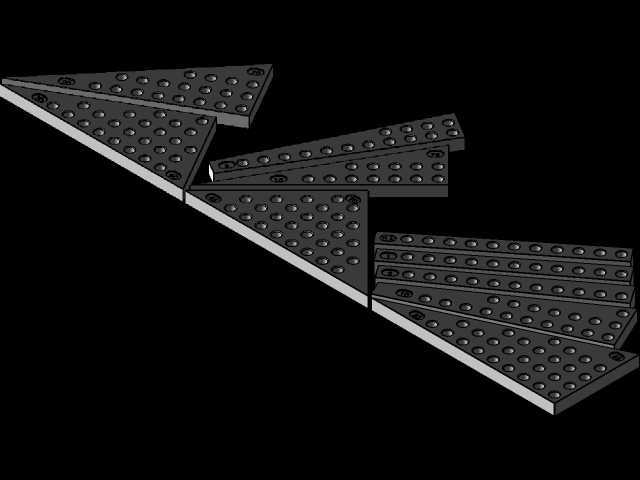

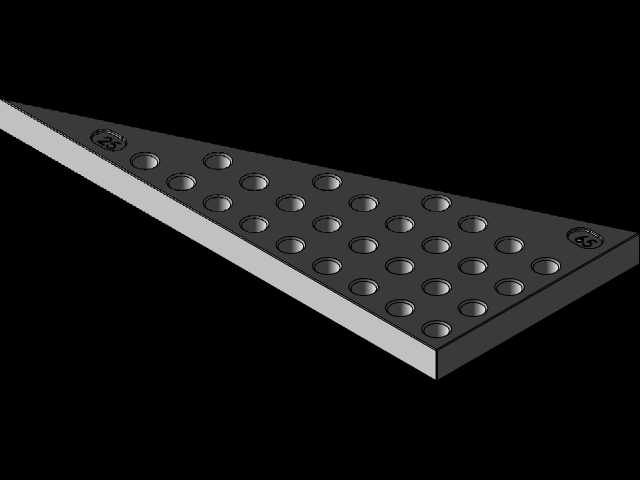

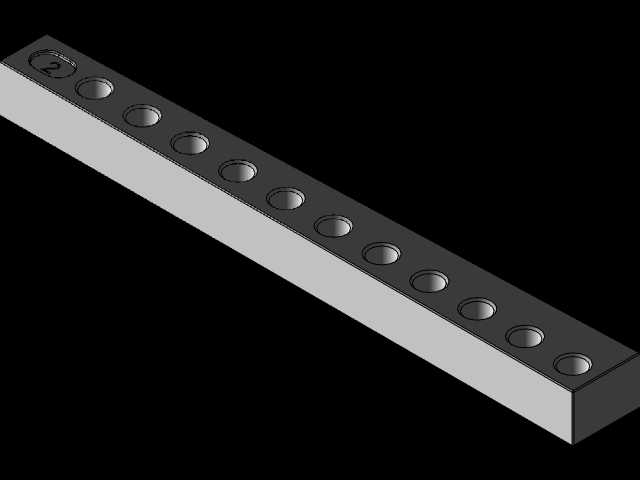

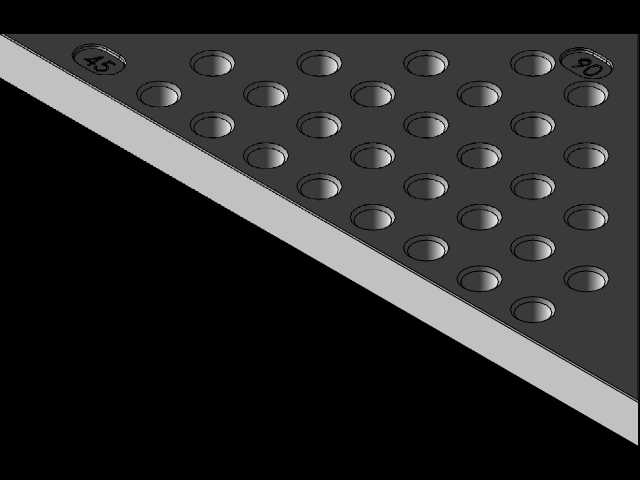

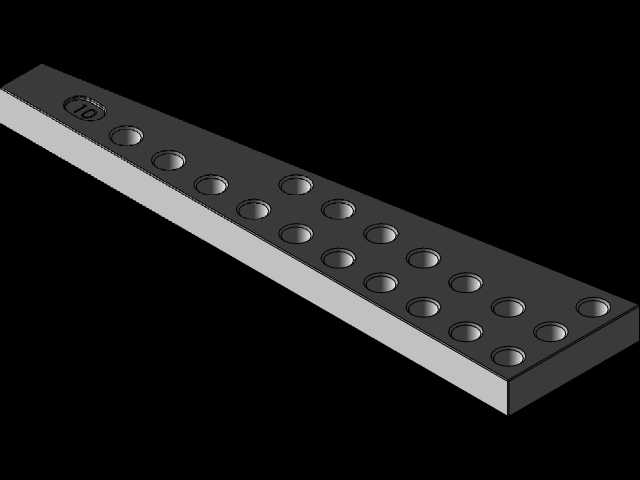

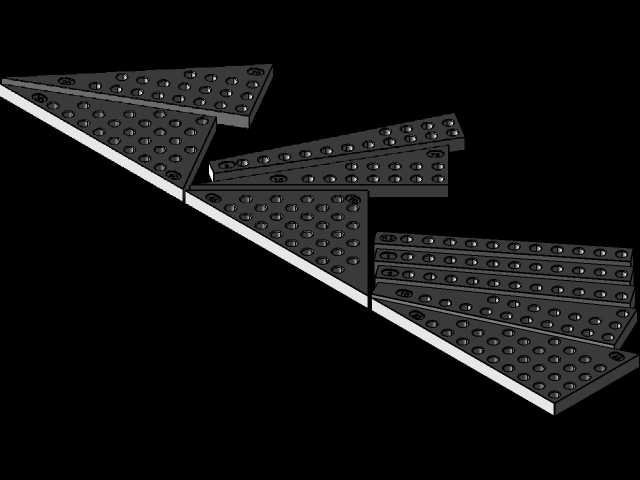

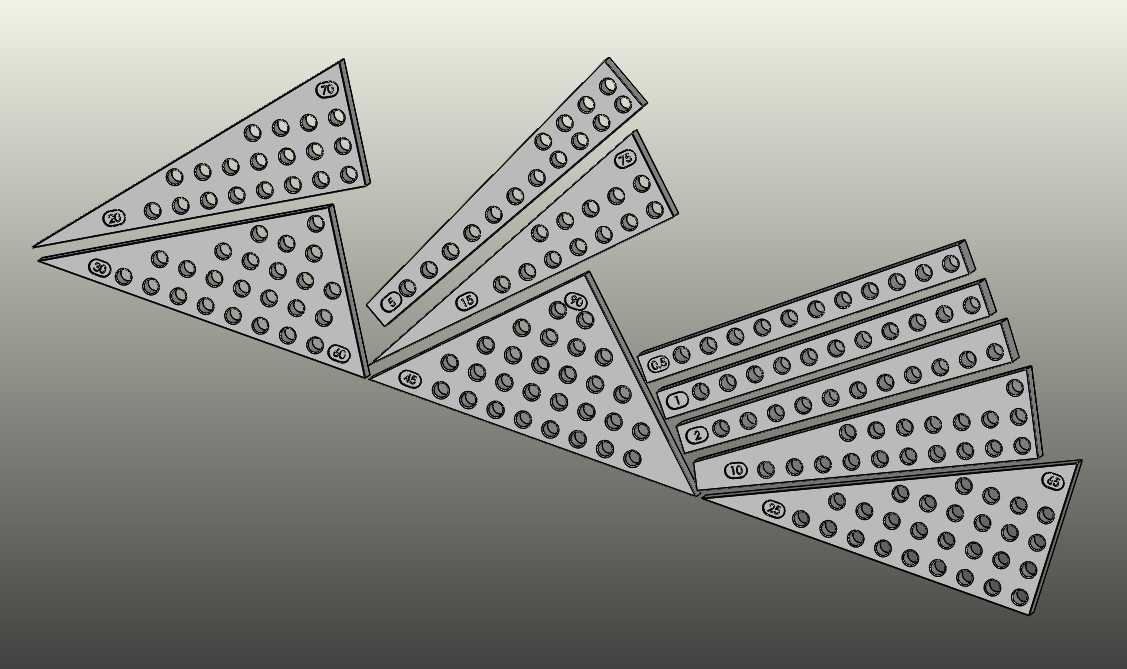

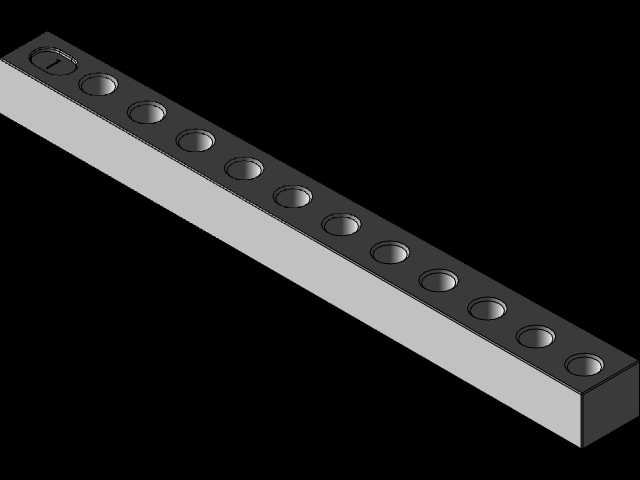

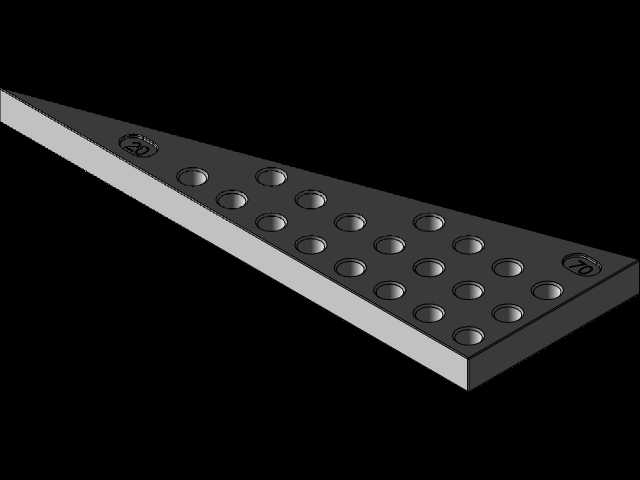

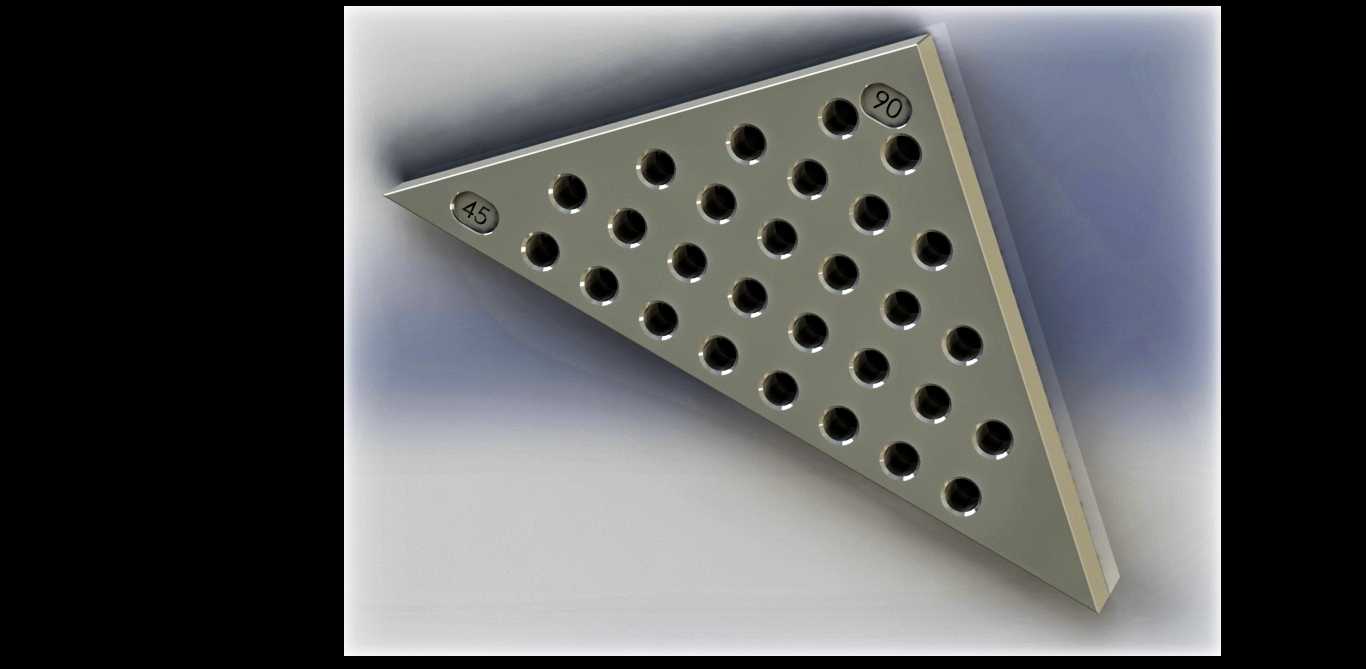

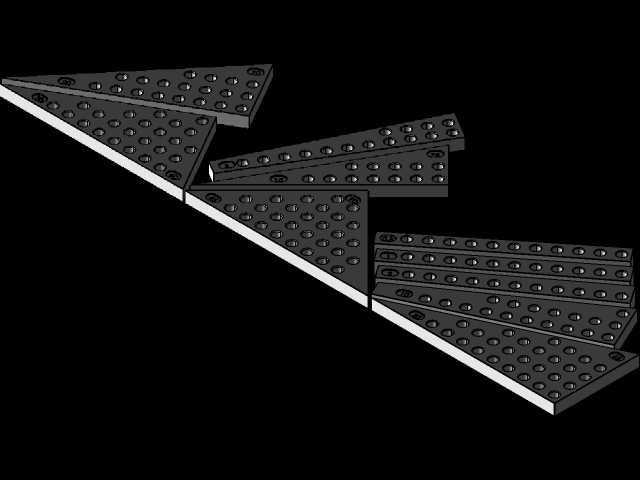

在常规金加工车间的铣、磨、钳工序里，经常会遇到带固定斜度的工件加工需求，比如小型模具镶件的斜度面、工装夹具的导向斜面、精密零件的倒角配合面，这类加工如果每次都用正弦规搭块规调角度，不仅准备时间长，小批量多批次换活的时候反复校准还容易累积人为误差，这套精密角度常数组件就是针对这类场景设计的快速定位工装。整套组件由多片不同固定角度的钢制靠板组成，覆盖0.5度到90度的常用加工角度区间，每片靠板的角度都经过精密磨削加工，角度公差控制在微米级，不需要每次加工前反复校准角度，只需要根据工件需要的加工角度选对应角度的靠板，贴紧机床工作台的定位面或者平口钳的固定钳口，就能快速完成工件的角度装夹，大幅缩短小批量斜度工件的装夹准备时间。从结构设计上看，每片靠板都采用了加厚的整体钢板结构，避免长期装夹受力产生变形，靠板的两个基准面都经过精磨处理，平面度和平行度都满足机床定位的精度要求，板面均匀分布的沉孔是用来安装固定螺栓的，不管是直接锁在机床工作台上，还是配合压板固定在平口钳、弯板上，都能保证靠板安装后不会因为切削受力发生位移。不同角度的靠板长度和宽度做了统一的基准尺寸设计，同一角度区间的靠板安装孔位保持一致，更换不同角度靠板的时候不需要重新调整安装螺栓的位置，换活效率能提升至少40%。材料选用SAE 0-1合金工具钢，经过热处理后硬度达到RC58-60，工作面精磨后粗糙度能达到Ra0.8以下，不仅耐磨性能好，长期使用不会因为工件磕碰、切屑刮擦产生凹痕影响定位精度，而且材料的稳定性好，不会因为车间温度变化产生明显的热变形，能常年保持角度精度。在实际使用的时候，要注意先把靠板的基准面和工作台的定位面擦拭干净，不能残留切屑或者油污，不然会导致靠板装夹倾斜，直接影响工件的加工角度；如果是加工大余量的斜度面，最好在靠板和工件之间垫一层薄铜皮，避免工件装夹的时候硬接触刮花靠板的工作面，延长靠板的使用寿命。这套组件尤其适合加工中心、平面磨床、万能工具铣这类设备的小批量精密零件加工，比如加工小型塑料模具的斜顶槽、压铸模具的抽芯斜面、精密夹具的斜楔配合面的时候，不需要复杂的角度计算和工装调整，选对应角度的靠板就能快速装夹，比用万能角度尺反复找正的效率高很多，而且角度一致性更好，批量加工的时候能有效避免因为找正误差导致的零件报废。另外靠板的边缘做了小倒角处理，没有尖锐的毛刺，车间操作人员拿取的时候不会划伤手，每片靠板的端面都蚀刻了对应的角度数值，光线不好的车间环境下也能快速识别需要的角度型号，不会拿错。安装边界上，整套靠板的厚度统一为12mm，最大长度的靠板长度为200mm，宽度为40mm，不管是小型台式铣床的工作台，还是大型加工中心的T型槽工作台，都能找到合适的安装位置，不会和机床的主轴、刀库发生干涉，配合普通的M8螺栓就能完成固定，不需要额外制作专用的安装底座，拿到车间就能直接投入使用。在磨削斜度工件的时候，靠板可以直接吸附在永磁吸盘上，不需要螺栓固定，靠板本身的导磁性能好，吸附力足够承受磨削时候的切削力，加工完之后取下靠板就能清理吸盘，使用非常方便。很多车间师傅之前加工小角度斜面的时候，喜欢用自己磨的角度垫块，但是自制的垫块角度精度没有保障，用一段时间磨损之后角度就不准了，这套标准化的精密角度靠板组件，刚好填补了小批量斜度加工快速定位的工装空白，不需要车间自己花时间制作和校准角度垫块，能有效降低工装准备的时间成本，也能减少因为角度不准导致的零件返工。
