M8规格橡胶头缓冲止动螺钉

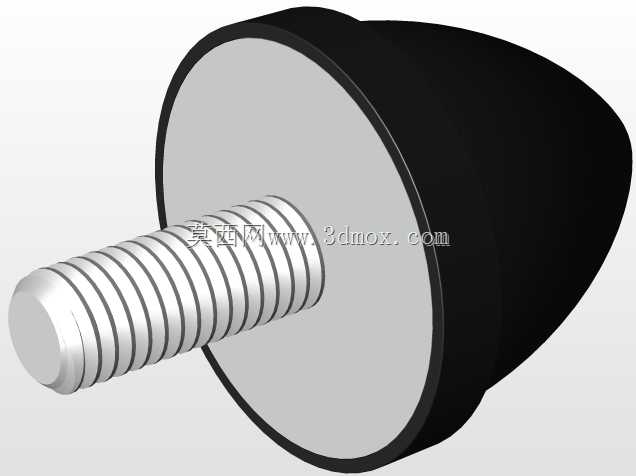

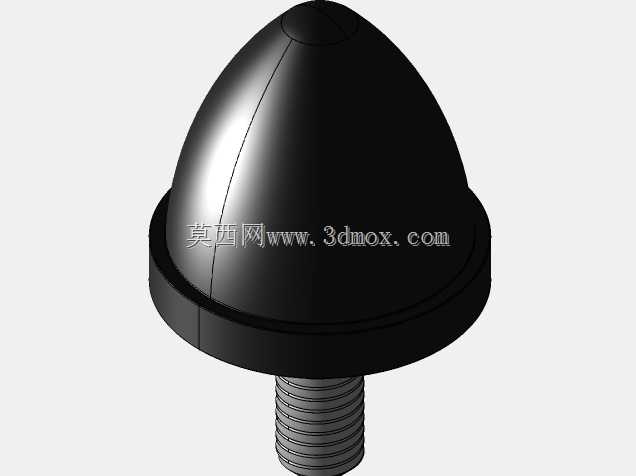

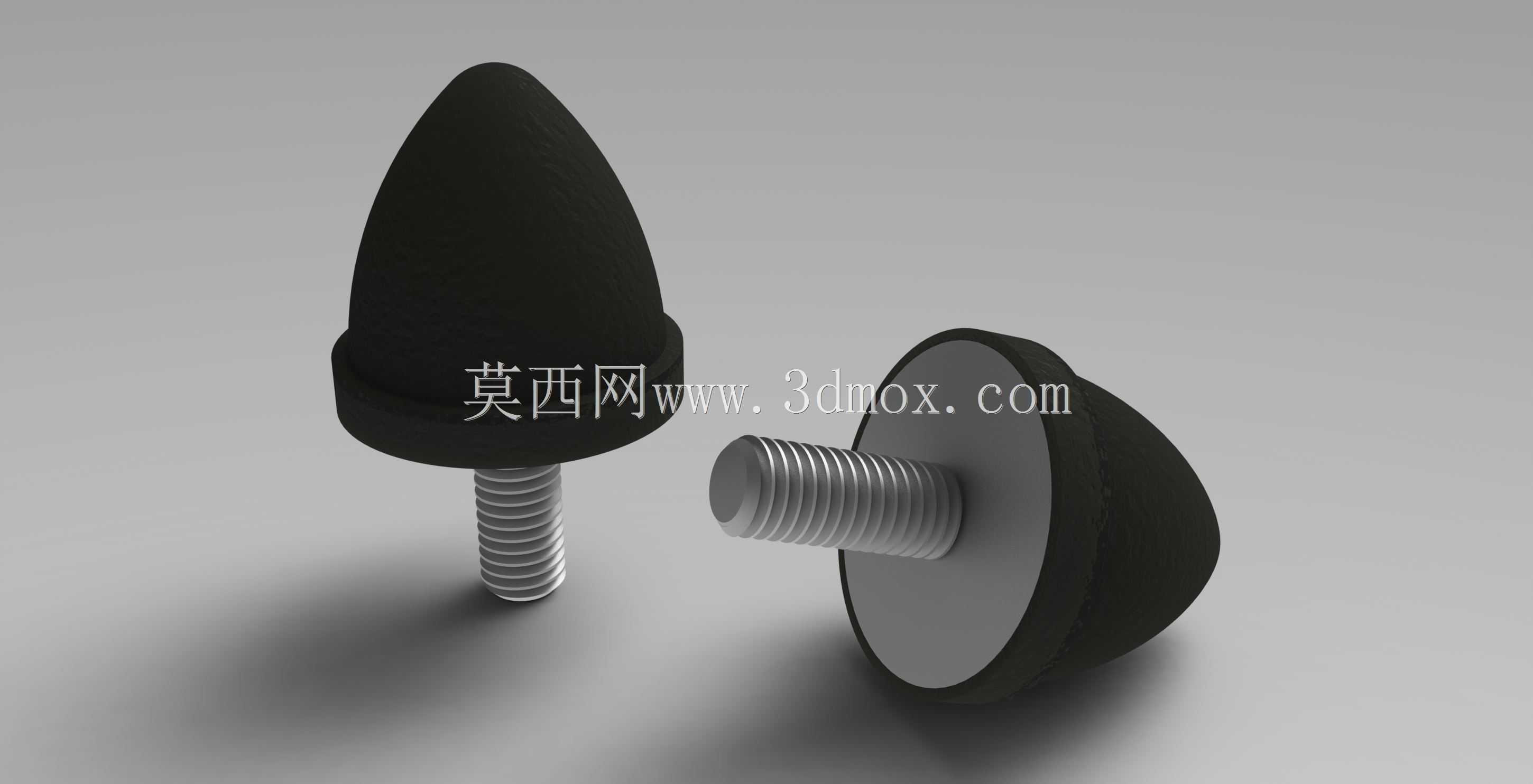

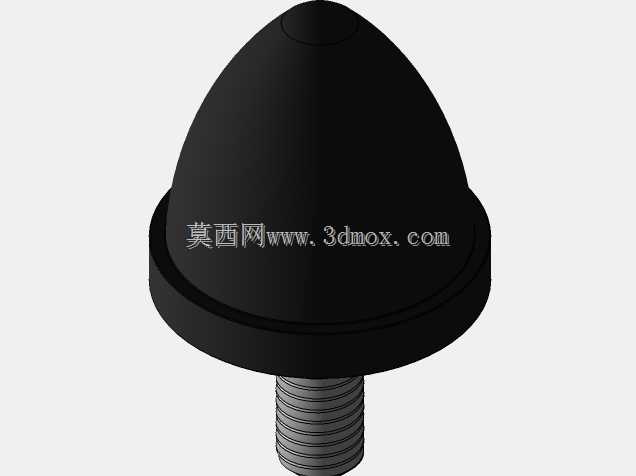

这类带橡胶头的螺钉常被用在各类工装夹具、自动化输送线、小型设备机架的限位缓冲位置，替代传统金属端面的紧定螺钉，避免硬接触带来的工件表面刮伤、碰撞异响以及结构件应力疲劳问题。从结构上看，产品采用金属螺杆与橡胶缓冲头复合的设计思路，螺杆部分采用标准M8外螺纹结构，公称直径8mm，螺距2mm，适配常规M8螺纹安装孔，无需额外加工特殊安装位，现场装配时直接拧入对应螺纹孔即可完成固定，安装效率较高。橡胶头部分采用锥台形轮廓，顶端收为圆弧尖顶，接触被限位部件时首先是小面积柔性接触，随着接触压力增大，橡胶头逐步产生压缩变形，接触面积缓慢增大，缓冲过程没有生硬的冲击力，相比平端面橡胶缓冲头，锥顶结构在小行程限位场景下的缓冲线性度更好，不会出现刚接触就产生较大反力的顿挫感。螺杆与橡胶头的结合位置设置了一圈径向凸缘，一方面作为橡胶硫化成型时的定位基准，保证橡胶头与螺杆的同轴度，避免安装后橡胶头偏斜导致接触受力不均；另一方面凸缘可以限制橡胶头的过度压缩，当缓冲行程达到设计阈值时，凸缘端面会与安装基体端面贴合，防止橡胶被过度挤压产生永久变形，延长部件的使用寿命。在实际选型应用中，需要注意安装位置的螺纹深度要匹配螺杆长度，保证螺杆拧入后橡胶头的伸出长度符合设计的缓冲行程要求，通常这类螺钉的缓冲行程控制在3-5mm区间，适配多数轻载限位场景，比如小型气缸行程末端限位、工装夹具开合位置止动、机柜门板闭合缓冲等场景都能适配。橡胶材质本身具备一定的耐油、耐老化性能，在常规工业车间环境下长期使用不会出现快速硬化开裂的问题，金属螺杆表面做了防锈处理，在湿度较高的工况下也能保持较好的螺纹配合精度，不会因为锈蚀导致拆卸维护困难。建模过程中需要重点保证橡胶头与金属螺杆的结合面贴合精度，螺纹部分按照标准公制螺纹参数建模，还原真实的牙型轮廓，橡胶头的锥面弧度要平滑过渡，避免出现棱角导致应力集中，同时要标注清楚安装时的最大允许拧入深度，防止现场装配时拧入过深导致橡胶头被顶偏，影响缓冲效果。
