乐器装配用路德胶合夹结构设计

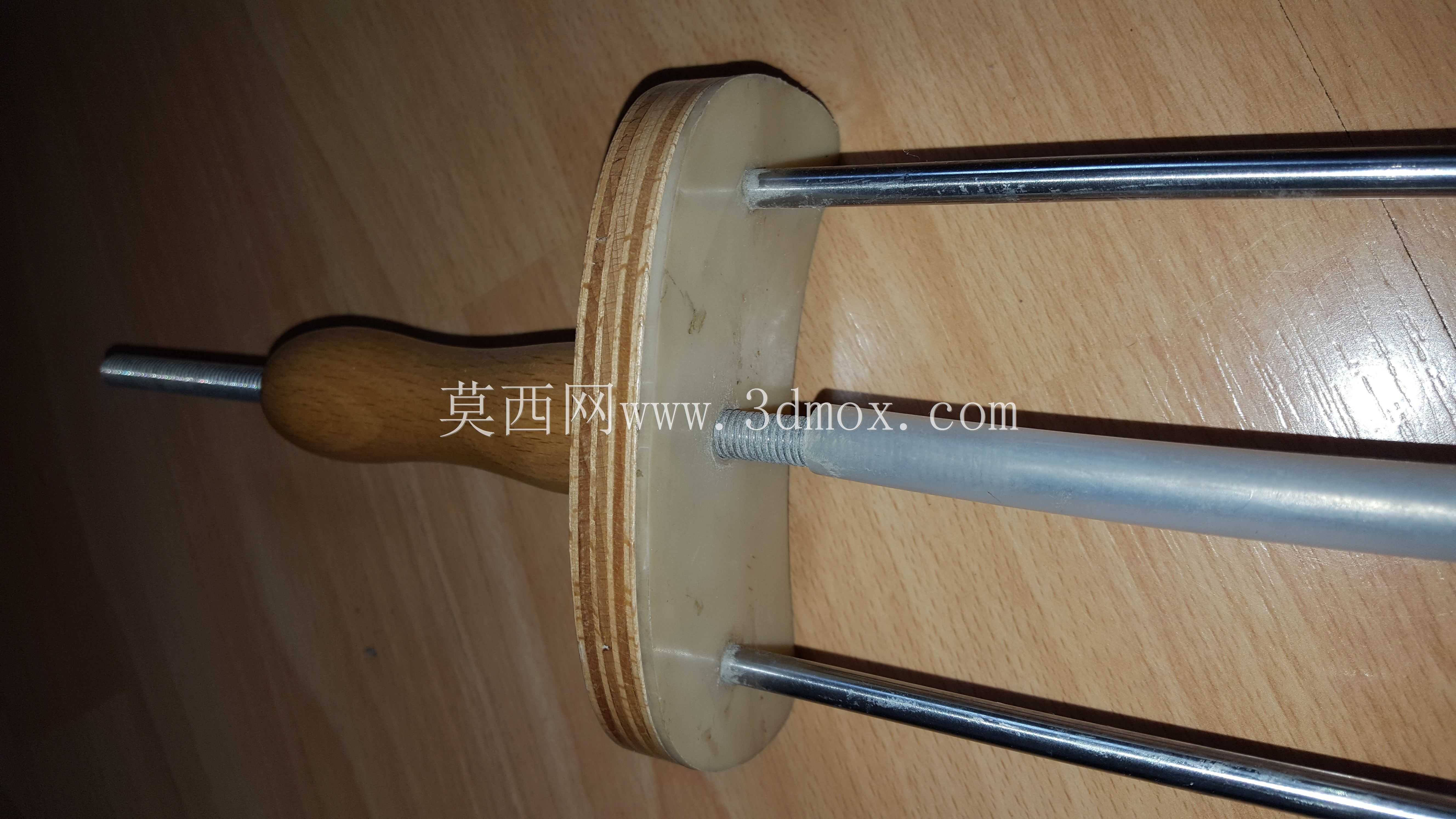

这款胶合夹主要面向弦乐器制作与维修场景，在提琴、吉他等木质乐器的胶合工序中承担精准压合的作用，解决乐器拼接过程中压力不均、对位偏移的常见问题。不同于普通工业夹钳，它的压合面做了适配乐器曲面的弧度处理，常规款采用12毫米厚的胶合板材作为压合基座，接触乐器的边缘做了倒角与软质缓冲预留位，避免压合过程中损伤乐器的木质漆面与薄壁结构。

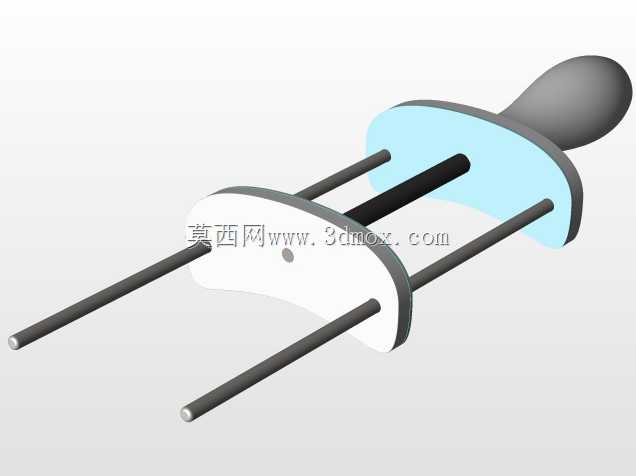

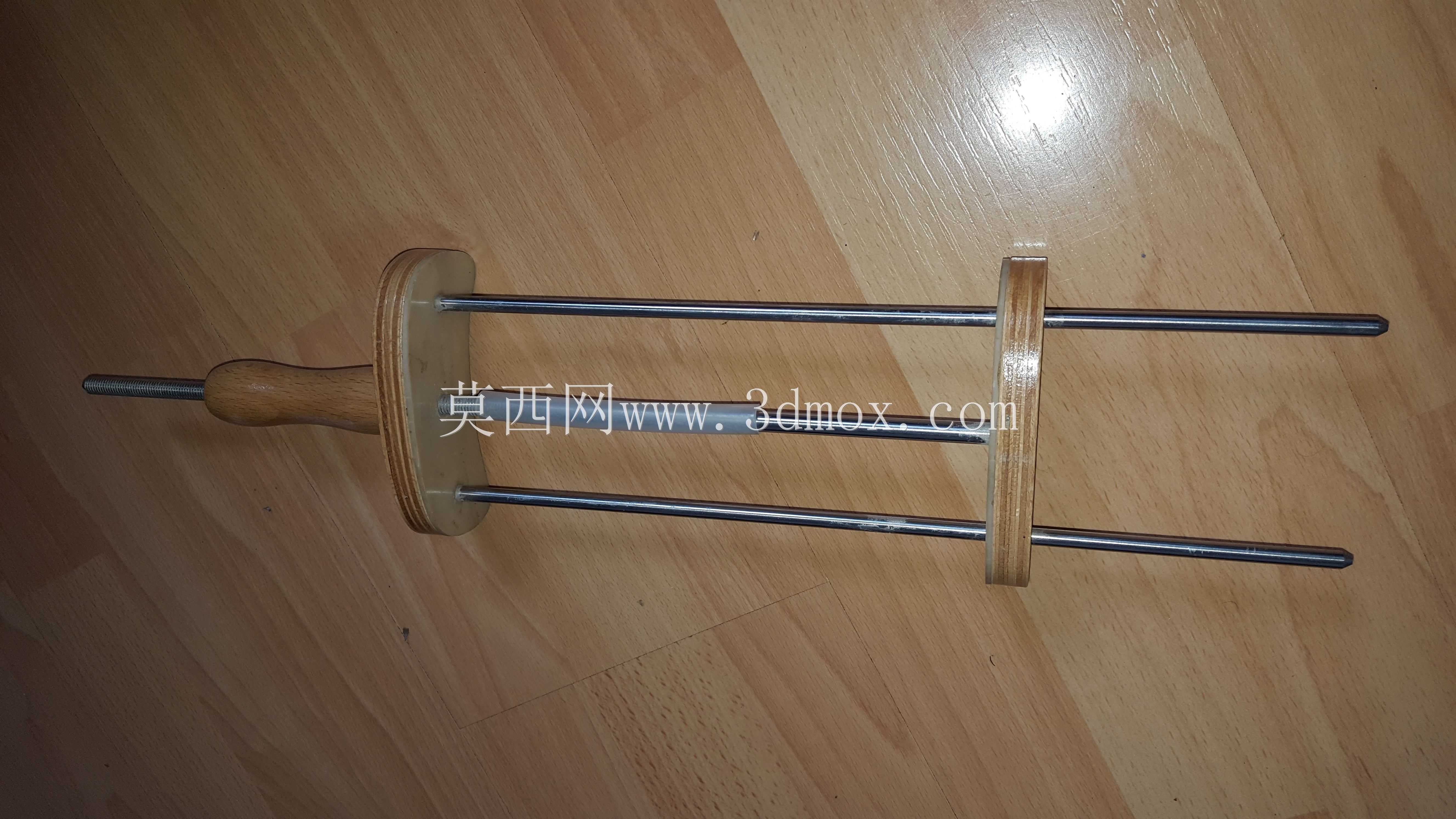

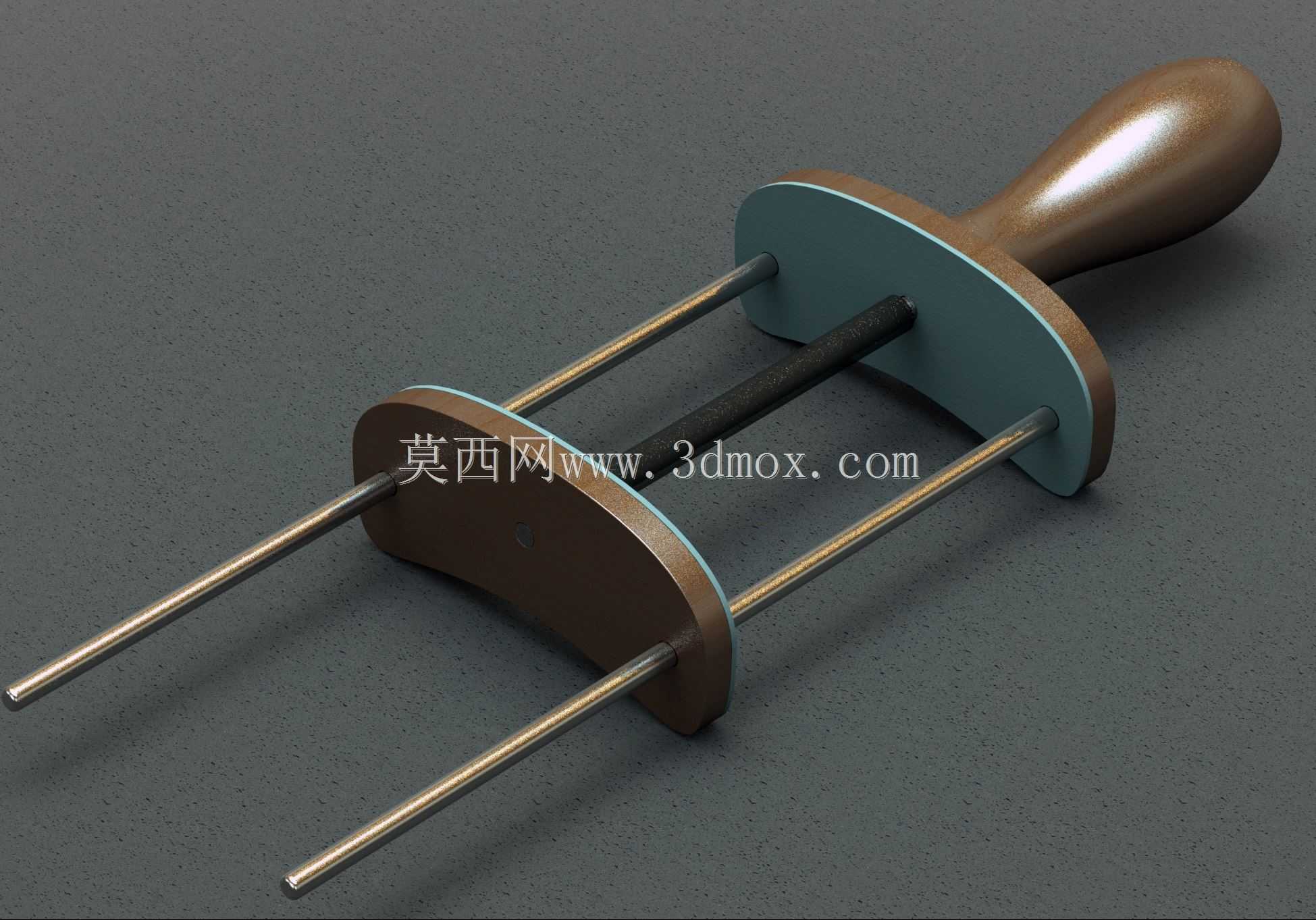

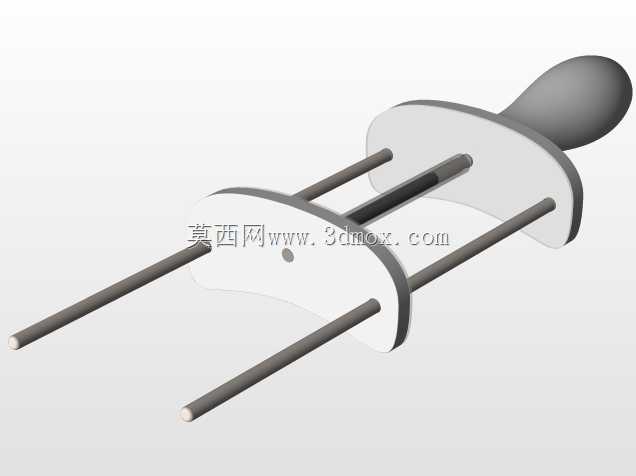

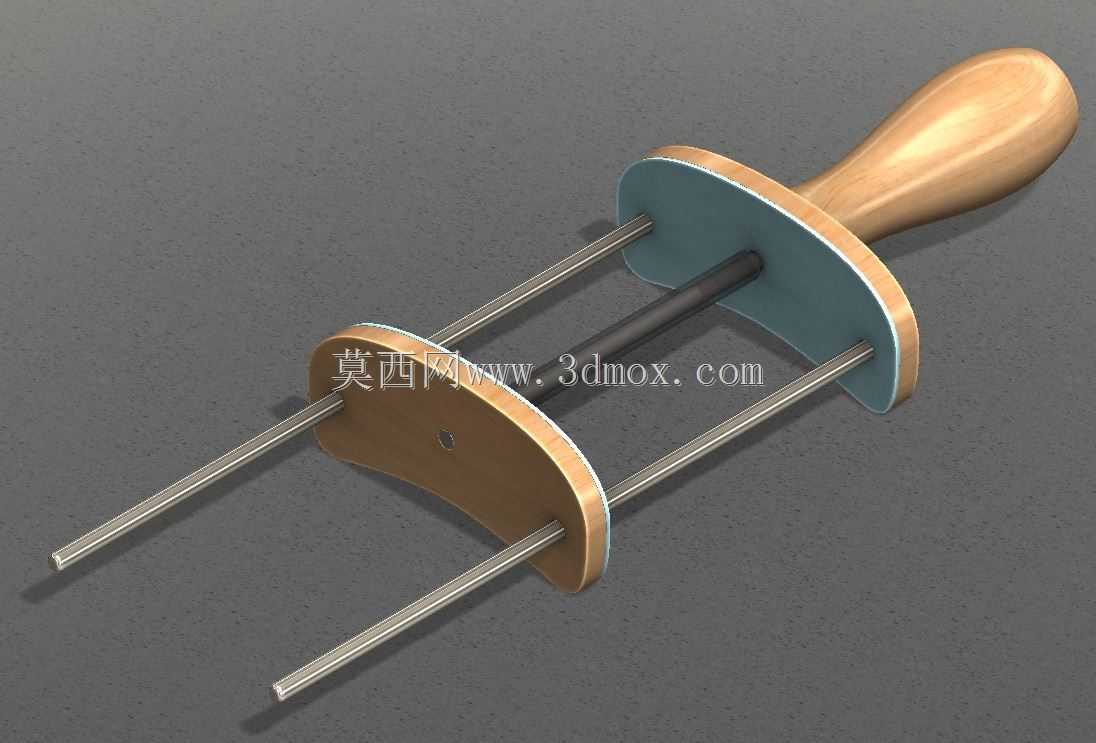

从结构设计逻辑来看，它采用三根平行不锈钢杆作为导向与传力结构，其中一根杆加工有梯形螺纹，配合从标准爪形螺母衍生来的锁紧结构实现压力调节，另外两根光杆负责导向，保证压合过程中上下压盘始终保持平行，不会出现单侧偏载导致的胶合面开胶错位。手柄部分选用山毛榉这类硬度适中、握感温润的硬木材质，握持曲面按照人工机效做了收腰处理，长时间旋拧施压也不会出现硌手的问题，木质手柄与金属杆的连接位置做了过盈配合加横销固定，避免反复受力后出现手柄松动脱落的情况。

在实际使用场景中，它可以根据不同乐器的胶合部位更换对应曲率的压盘，比如琴颈与琴身的拼接、音梁的粘接、面板破损修复等工序都能适配，压合行程可以通过螺纹调节覆盖常规乐器胶合的厚度区间，整体结构没有多余的复杂零件，日常维护只需要定期给螺纹杆涂抹少量润滑脂即可，在小型乐器工坊、个人制琴师的工作场景中，这类夹具不需要外接气源电源，单手就能完成施压锁紧操作，相比大型气动压合设备灵活性更强，针对小尺寸、异形曲面的乐器部件压合适配性更好。设计过程中特意控制了整体重量，压盘的边缘做了薄化处理，既保证压合面的刚性不会在施压时出现形变，又不会因为自重过大在放置时磕碰乐器表面，三根导杆的伸出长度做了安全限位，避免旋拧过度导致下压盘脱落，螺纹的导程选用了适中的参数，既可以快速开合调整夹持范围，又能在锁紧时实现精细的压力控制，保证胶合面的压力均匀分布在整个粘接区域，避免出现局部压力过大导致的乐器木板凹陷、或者压力不足导致的粘接强度不够的问题。
