单铰链结构件三维设计

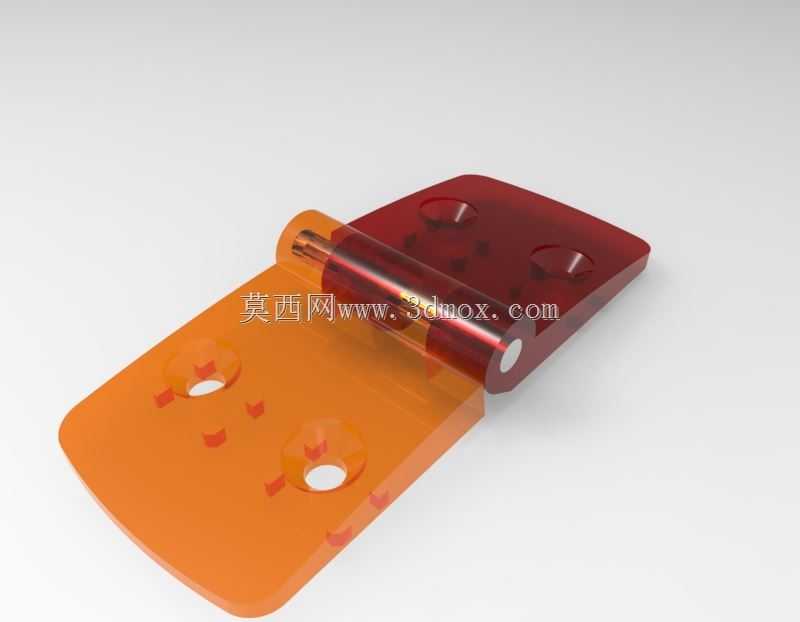

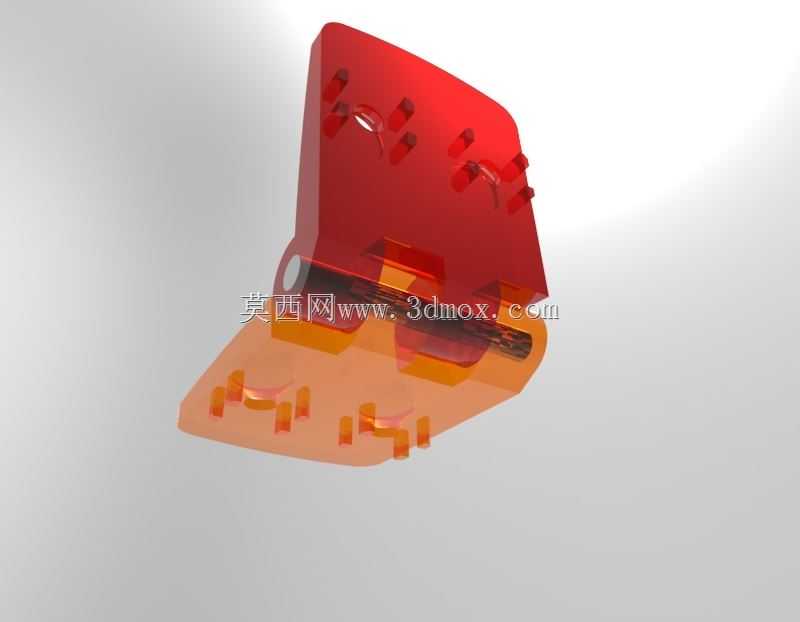

这类单铰接结构件常应用在各类需要实现定角度往复转动的设备连接部位，从小型工装夹具的开合限位，到自动化设备上防护门的转动支撑，再到部分轻工机械的活动连杆衔接，都能见到同结构原理的铰接件身影。它的核心作用是为两个相互连接的构件提供稳定的转动副，同时承担转动过程中传递的径向与轴向载荷，避免连接部位出现松脱、卡滞或者过量窜动。从结构设计来看，该铰接件分为上下两个配合主体，上部红色主体设置有带衬套的铰接孔位，孔位的同轴度公差直接决定了转动过程的顺畅度，设计时需要预留销轴装配的间隙量，同时兼顾长期转动磨损后的补偿空间，孔壁的厚度经过载荷校核，能够承受额定工况下的剪切力，不会出现孔位开裂变形的问题。下部橙色基座设置有多个定位凸台与安装卡槽，这些结构是为了匹配被连接件的安装面，装配时凸台卡入对应定位槽后，不需要额外做位置调整就能保证铰接转动中心与设计基准重合，安装边界上基座的底面为完整的贴合平面，平面度控制在合理范围内，保证安装后不会出现偏载，基座上的卡槽结构同时承担限位作用，当铰接件转动到设定极限角度时，卡槽与上部结构的凸缘接触，实现硬限位，避免转动超程损坏相邻部件。设计过程中优先考虑了装配工艺性，铰接销轴的穿入方向没有多余结构遮挡，现场装配时可以直接从一侧穿入销轴后加装卡簧固定，不需要额外设计复杂的紧固件组合，上下两个主体的接触面做了减摩处理，转动过程中接触面的摩擦阻力小，长期使用也不会出现异响或者卡滞。外形尺寸上整体结构紧凑，没有多余的外伸结构，不会占用过多安装空间，适合在布局紧凑的设备内部使用，铰接转动的角度范围根据安装面的限位结构设定，能够覆盖绝大多数常规开合、转动场景的行程需求，结构上没有易积屑的死角，在有粉尘、切削液的工况下也能稳定工作，日常维护只需要定期在铰接孔位加注润滑脂即可，不需要频繁拆解更换部件。
