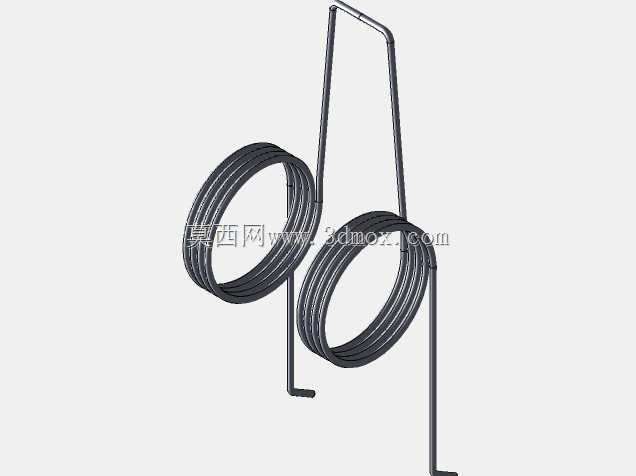

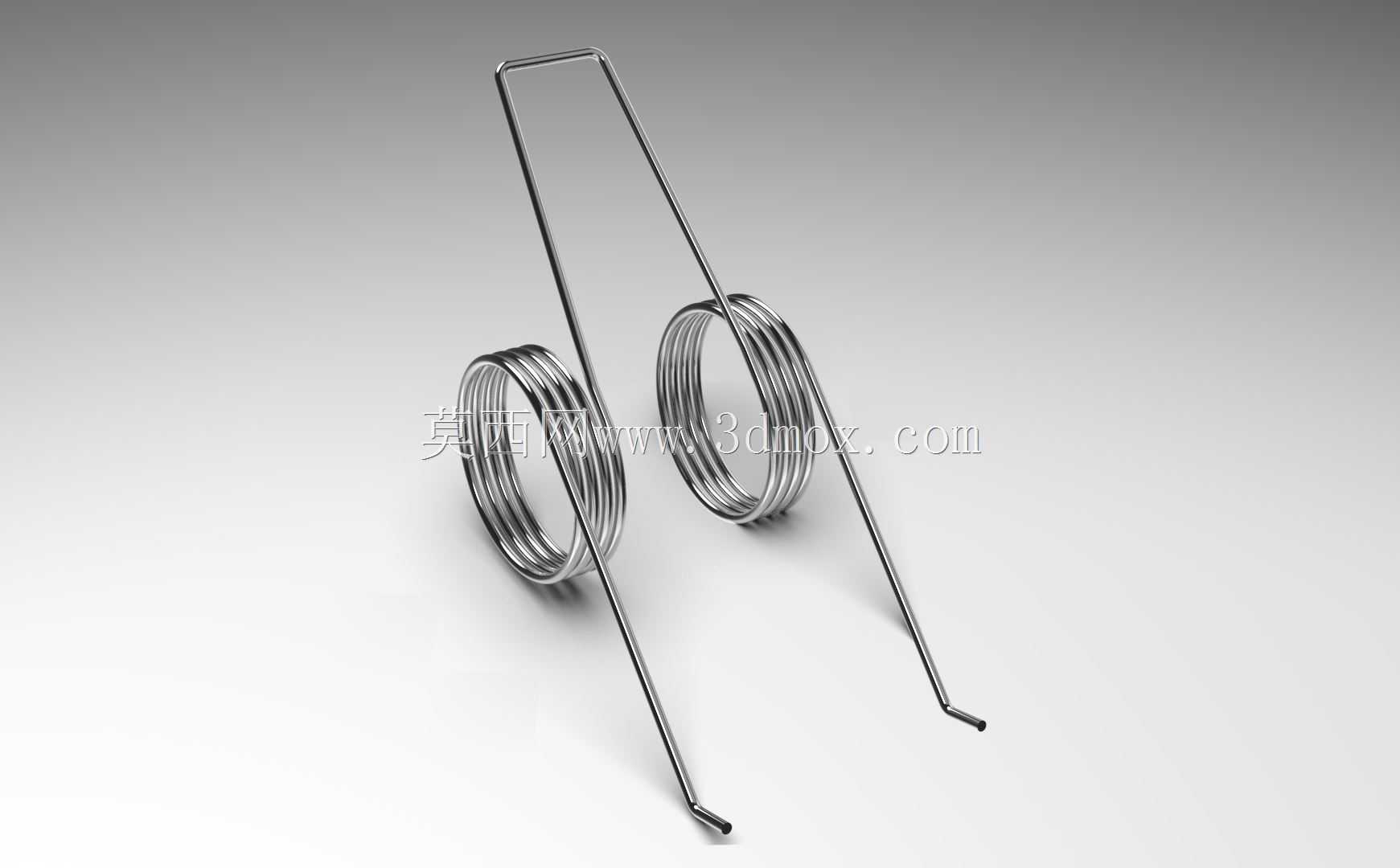

双圈扭转弹簧精密结构三维数模

这款双扭簧的结构设计核心围绕对称受力展开，两个同轴布置的螺旋圈体通过中间的连接段形成整体受力结构，两端伸出的扭臂分别对应不同的施力点位，在实际装配场景中，这类弹簧常被用于需要双向复位扭矩的工位，比如翻盖结构的开合复位、夹具的夹持力提供、电气开关的触点回位、小型传动机构的扭矩缓冲等场景。从设计逻辑上看，双圈对称结构相比单圈扭簧，能在相同的安装空间内提供更均衡的扭矩输出，避免单侧受力带来的偏磨问题，同时圈体的线径、有效圈数、扭臂的弯折角度都是经过受力核算确定的，螺旋升角控制在合理区间，保证扭转变形时圈体之间不会出现干涉卡滞。在安装边界上，两个螺旋圈的中心距是核心安装尺寸，需要匹配装配位的定位轴径，扭臂的伸出长度和末端弯折角度要对应受力点的运动轨迹，避免弹簧工作过程中扭臂与周边结构发生剐蹭，同时要预留足够的变形行程，防止弹簧扭转角度超过极限屈服值出现塑性变形。实际应用中，这类扭簧的工作状态是承受绕螺旋轴线的扭转力矩，依靠材料的弹性形变储存和释放能量，和压簧、拉簧的受力方向有本质区别，设计时需要重点考虑扭臂的受力支点位置，尽量让扭臂的受力方向垂直于扭臂本身，减少额外的弯曲应力，延长弹簧的使用寿命。在三维建模过程中，螺旋扫描路径的参数设置要贴合实际生产的绕制工艺，扭臂的弯折处要做合理的圆角过渡，避免应力集中，同时要模拟弹簧在最大扭转角度下的形态，校验与周边装配零件的间隙是否满足安全要求，这类弹性元件虽然结构不算复杂，但在很多设备里是保证功能可靠性的关键零件，参数偏差很容易导致复位失效、夹持力不足、开关接触不良等问题，建模时需要严格对应受力需求确定各项几何参数，不能随意调整线径、圈数和扭臂角度。
