多规格哈蒙德密封防护外壳结构设计

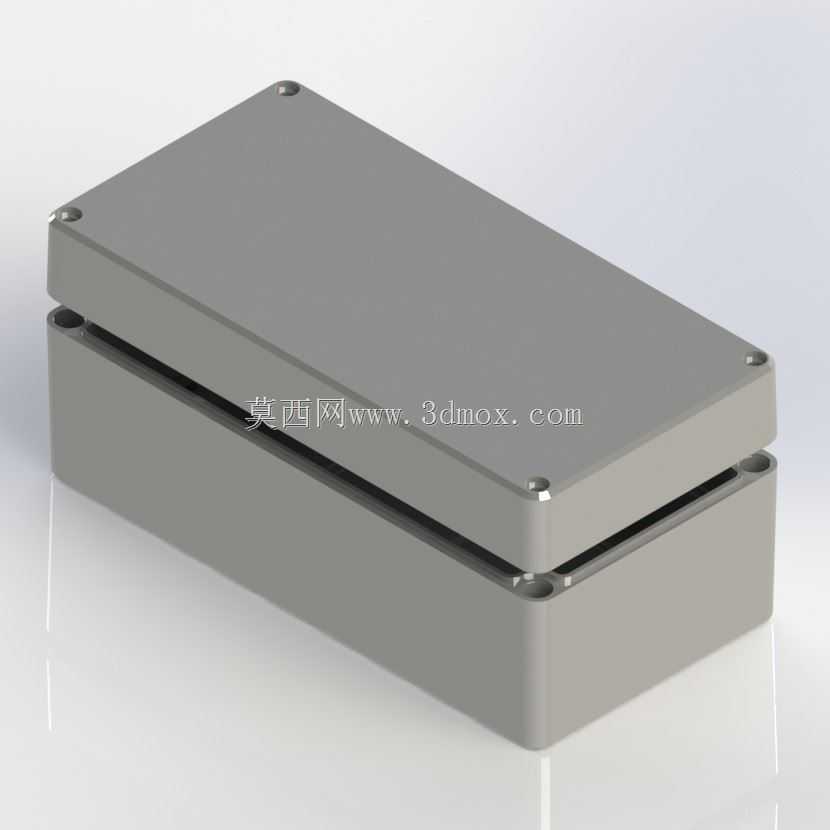

这类哈蒙德结构的密封防护外壳，在工业现场的电气布线、小型测控模块安装、户外传感节点防护场景中应用十分广泛，不管是车间内的设备侧接线分线，还是户外工况下的小型电路板装载，都能依靠自身的密封结构为内部元器件隔绝粉尘、溅水与轻度机械磕碰。从结构设计逻辑来看，整体采用上下扣合的分体式结构，上下壳体的合模面做了整圈的密封槽预留，实际装配时可嵌入适配截面的橡胶密封条，配合四角的沉头安装螺丝，能实现均匀的压紧力，避免局部密封失效导致的液体、粉尘侵入。壳体的边角做了统一的R角过渡处理，一方面是消除钣金或压铸加工后的锐边，避免安装维护时划伤操作人员，另一方面也能降低应力集中，在受到侧向冲击时不会出现边角开裂的问题。

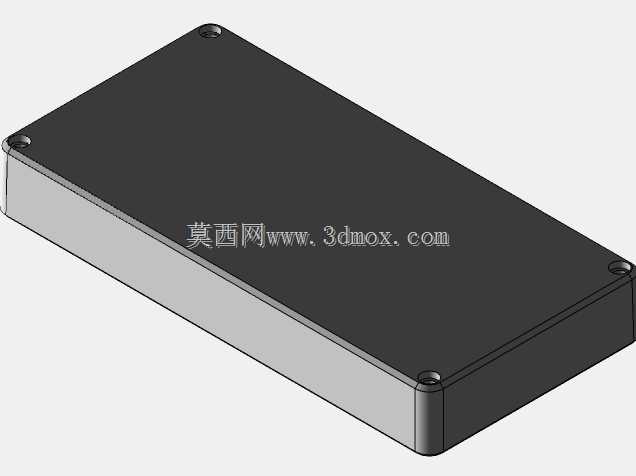

本次涵盖的三种不同尺寸规格，可适配不同体积的内部装载需求，小尺寸款可容纳单块小型信号调理板与接线端子，适合设备旁的单点信号转接使用；中等尺寸款可预留出电源模块与小型继电器的安装空间，满足小型控制单元的独立防护需求；大尺寸款可在内部预留导轨安装位，支持标准DIN导轨上的元器件卡装，适配多回路的分线、信号中继场景。安装边界上，所有规格的壳体四角均预留了沉头安装孔，既可以从壳体内部向外穿螺丝完成对外固定，也可搭配配套的安装支架实现壁挂、机架固定等多种安装方式，沉头孔的深度经过匹配设计，螺丝锁紧后头部不会突出壳体表面，避免积灰与意外刮碰。

壳体上下盖的定位结构做了嵌入式的止口设计，合盖时无需反复对位就能保证上下壳体的对齐精度，既提升了装配效率，也能避免合模错位导致的密封间隙不均。壳体的外表面做了均匀的哑光处理，不会在强光环境下产生反光干扰，适合用在有视觉检测设备的工位周边，避免反光造成的检测误判。壁厚设计上，根据不同尺寸规格做了差异化的壁厚匹配，大尺寸款适当增加壁厚来提升整体刚性，避免大跨度平面出现受力凹陷，小尺寸款在保证结构强度的前提下适当缩减壁厚，控制整体重量与材料成本。内部的安装柱位置与高度经过统一规划，可直接适配常规尺寸的PCB板安装，无需额外做结构改制，用户拿到后可直接完成内部元器件的固定，缩短项目的结构适配周期。在户外使用场景下，这类壳体的密封结构可满足常规的露天安装防护要求，能应对日常的雨水溅淋与粉尘环境，无需额外加装外防护壳即可直接使用，大幅降低现场安装的配套成本。
