汽车弯管成型尺寸检测专用检具结构

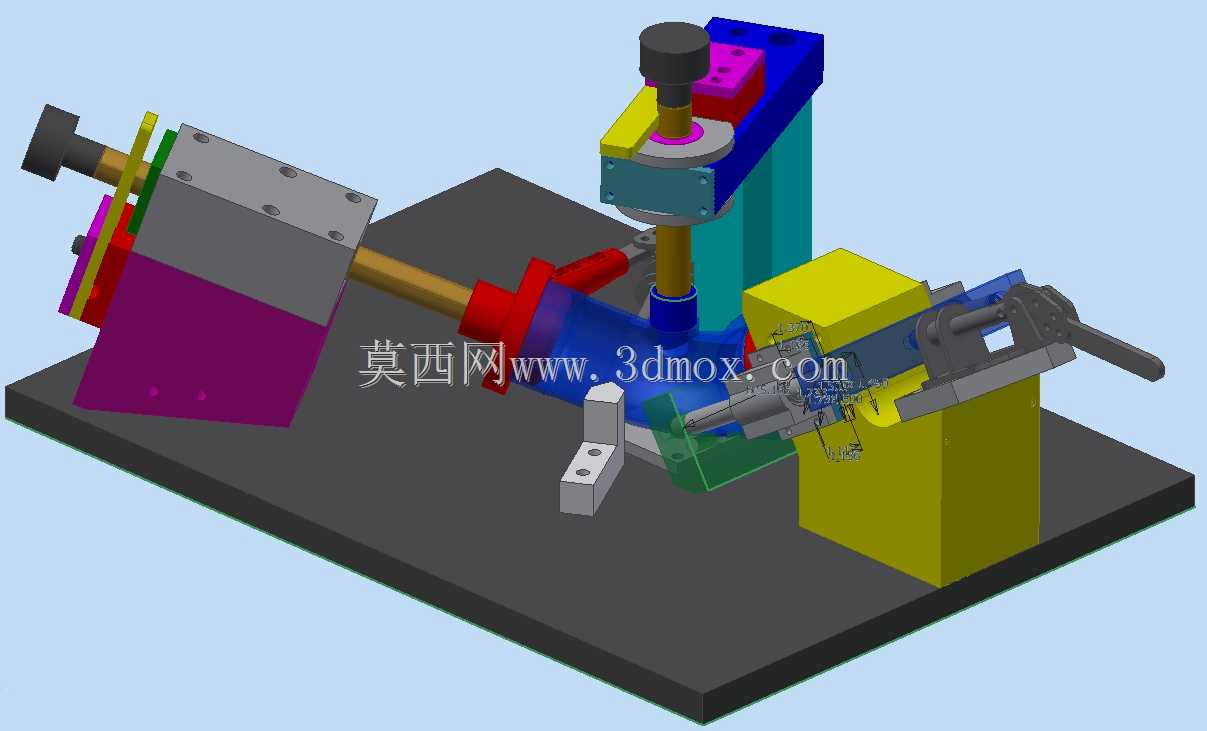

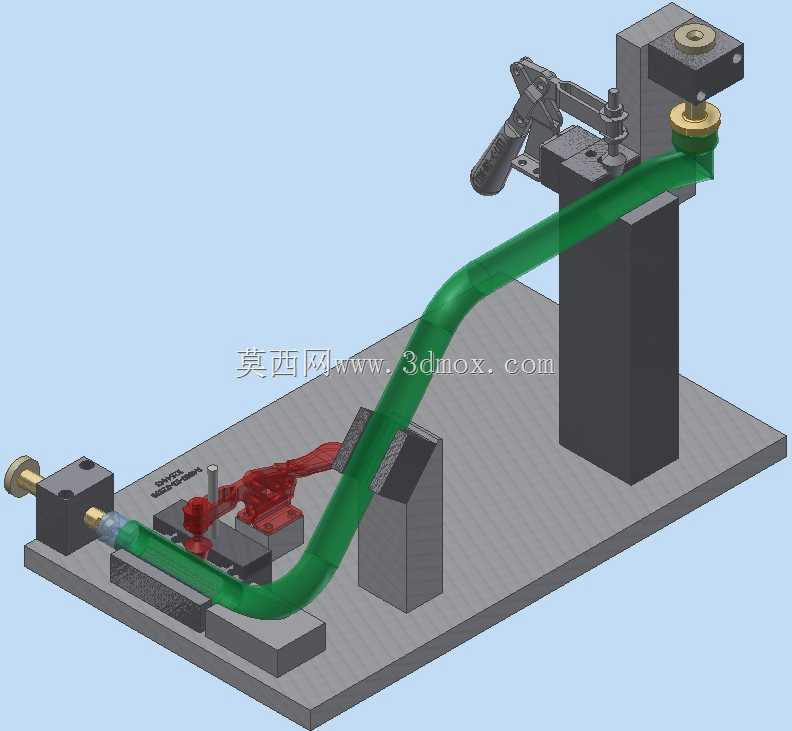

这套检具主要面向汽车管路生产环节的终检工位，针对成型后的异形弯管做全尺寸形位公差校验，替代传统人工用卡尺、通止规逐段测量的低效作业方式，适配汽车管路生产批量大、精度要求高的检测需求，可覆盖同系列不同弯曲弧度管路的快速检测，在生产线旁的质检台即可完成操作，无需将工件转运至计量室，大幅压缩单件检测的周转时长。从结构布局来看，整套检具以一块带安装定位孔的铸铁底板作为承载基准，所有检测模块、定位组件、压紧机构都直接固定在底板上，底板的平面度经过精磨处理，保证各组件的安装基准统一，避免因基准偏移带来的检测误差。底板上设置了三处仿形支撑块，支撑块的型面完全匹配弯管的外轮廓弧度，工件放置时可直接落入支撑型面完成初步定位，不需要反复调整摆放位置，支撑块采用耐磨合金钢制作，表面做淬火处理，长期使用不会因工件摩擦出现凹陷磨损，保证定位精度的稳定性。检具的两端分别设置了定位座与检测头，一端的定位座带有快插式接口，可匹配弯管端部的接头结构，插入后即可限制弯管的轴向窜动与周向转动，另一端的检测头带有百分表安装位，可直接读取弯管端部的位置偏差数值，快速判断端部尺寸是否在公差带范围内。检具上集成了两组快速夹钳，分别布置在弯管的两个弯曲段旁，工件放置到位后扳动夹钳即可将工件压紧在支撑型面上，压紧力经过调校，既不会因为压力过小导致工件检测时移位，也不会因为压力过大导致薄壁弯管出现形变，影响检测结果的准确性。靠近弯管中部的位置还设置了一组红色的形位检测销组件，检测销与安装座之间采用间隙配合，检测时可将检测销推入对应位置，若检测销能顺利插入预设的检测孔，即代表该位置的弯管空间位置、弯曲角度符合设计要求，无需额外测量数值，一线质检人员经过简单培训即可快速操作，不需要掌握专业的三坐标测量技能。整套检具的安装边界充分考虑了生产线旁的操作空间，整体长宽尺寸控制在常规质检工作台的承载范围内，底板上的安装孔可直接通过螺栓固定在工作台上，不需要额外制作安装支架，检具的所有操作部件都布置在操作人员的伸手可及范围内，检测单件工件的全程操作时长可控制在十秒以内，适配汽车零部件生产线的快节奏生产节拍。设计过程中充分考虑了不同检测场景的适配性，所有检测模块都采用可拆卸式安装结构，后续若同系列弯管出现尺寸迭代，仅需更换对应的支撑块、定位座与检测销即可完成检具改造，不需要重新制作整套检具，大幅降低后续的工装改造成本，同时检具的非检测面都做了发黑防锈处理，可适应生产车间多油污、多粉尘的作业环境，长期使用不会出现锈蚀卡滞的问题。
