卡莫齐系列传感器安装卡箍结构设计

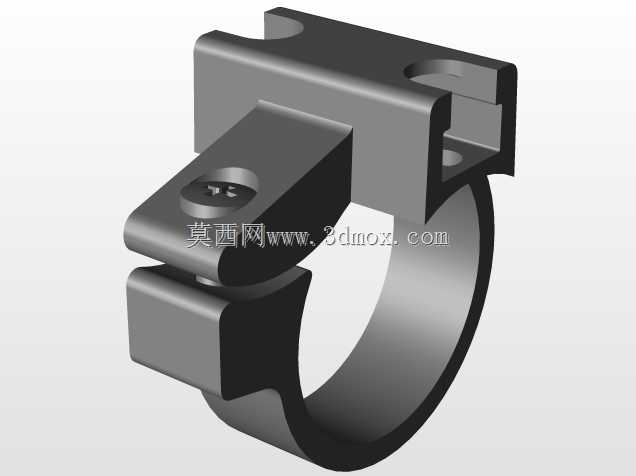

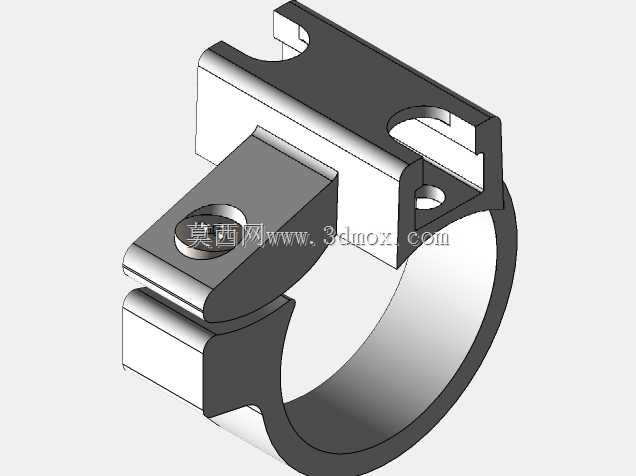

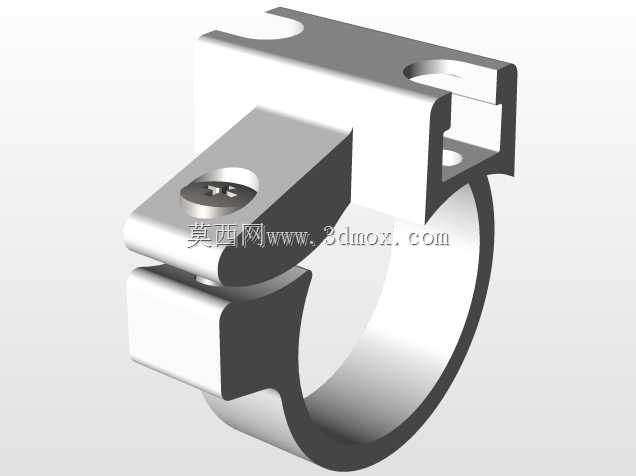

在气动自动化生产线、流体控制设备的传感器布设环节，这类适配卡莫齐d20规格系列传感器的安装卡箍，是解决传感器快速固定、位置微调需求的核心配套小件。日常设备调试中，很多现场工程师都遇到过传感器安装位不匹配、固定后易移位、拆装调整耗时久的问题，这款卡箍的结构设计正是针对这类现场痛点做了针对性优化。从结构功能来看，卡箍下半部分为开口环形抱紧结构，适配直径20mm的圆柱安装面，不管是气动管路、设备圆导轨还是圆柱形型材立柱，都能通过环体的抱紧力实现初步定位，环体内壁做了微倒角处理，避免安装时刮伤安装基面的防腐层或管路外壁。上半部分集成了传感器安装卡槽，卡槽的型面完全匹配对应型号传感器的安装凸台，不需要额外加工转接板，传感器滑入卡槽后就能实现径向与轴向的初步限位，不会出现转动或窜动的情况。卡箍侧面设置了十字槽锁紧螺钉，拧紧时环体开口收窄产生抱紧力，同时螺钉的压紧力会传递到上方的传感器卡槽位置，同步锁紧传感器的安装位置，一次拧紧操作就能同时完成卡箍自身在基面的固定、传感器在卡箍上的锁紧，相比传统的扎带固定、支架打孔固定方式，能减少至少一半的安装调试时间。设计阶段充分考虑了安装边界的限制，卡箍整体外轮廓做了圆角过渡，没有突出的尖锐结构，在设备内部狭小空间布设时不会和周边的气管、线缆产生干涉，环形抱紧结构的开口量预留了足够的调节余量，即使安装基面的直径存在±0.5mm的公差波动，也能实现可靠抱紧，不会出现卡滞或锁不紧的情况。卡槽的位置精度控制在±0.1mm范围内，能保证传感器安装后检测面和被测物体的距离符合检测量程要求，不需要反复调整垫片来凑安装尺寸。在实际应用场景中，这类卡箍多用于气动回路的磁性开关安装、工业流水线的位置检测传感器固定、小型自动化设备的 proximity 传感器布设，不管是新设备组装还是老设备的传感器改造升级，都能直接适配对应规格的传感器，不需要重新设计加工安装支架，大幅降低现场施工的配件准备成本。卡箍的受力结构做了优化，锁紧时的应力主要集中在环体的开口连接位置，不会传递到传感器安装卡槽导致卡槽变形，长期使用后即使反复拆装调整，卡槽的尺寸精度也能保持稳定，不会出现传感器装夹松动的问题。环体的壁厚经过校核，在保证足够抱紧力的前提下尽可能压缩了整体厚度，安装后不会过多占用设备内部的走线空间，相邻布设的传感器之间可以做到更小的安装间距，满足高密度检测点位的布设需求。
