管道夹持固定用台虎钳结构设计

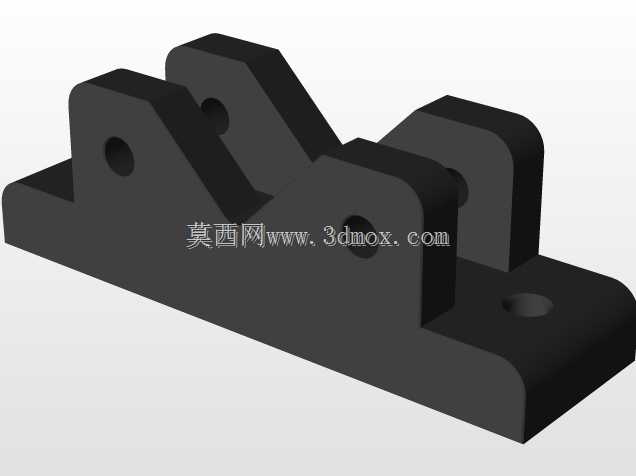

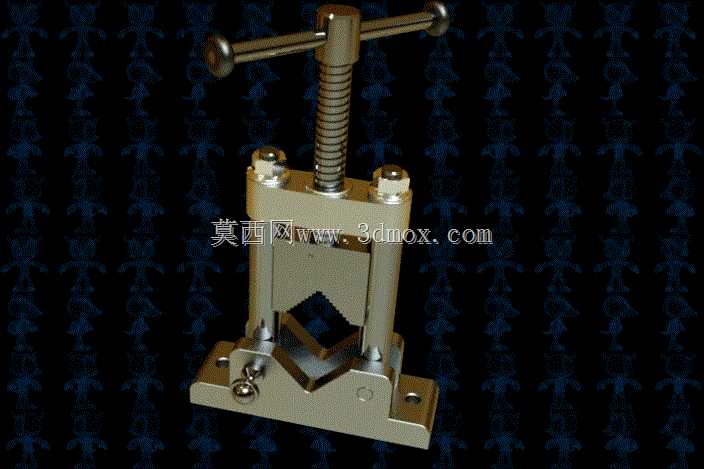

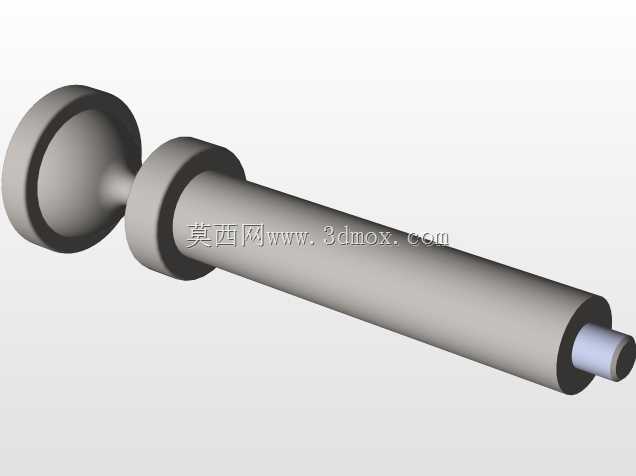

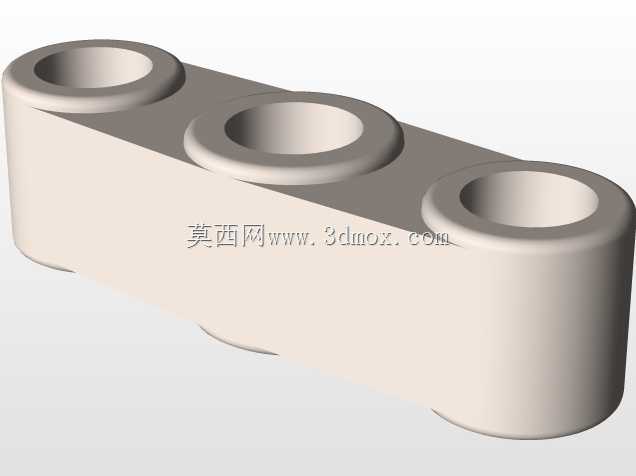

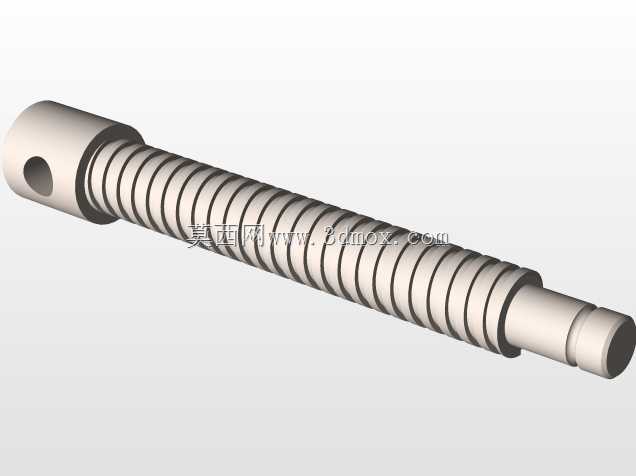

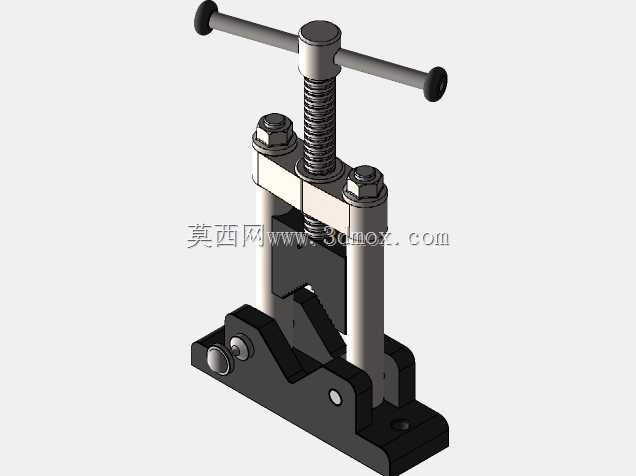

这款管钳主要面向管道安装、卫浴施工、管路焊接维修等作业场景设计，核心作用是在对金属或塑料管道进行切割、套丝、焊接、管件对接等操作时，提供稳定的夹持固定力，避免管道在受力过程中出现转动、位移，保障加工精度与作业安全。从结构设计来看，整体采用立式螺杆施压的夹紧逻辑，顶部设置T型转动手柄，通过梯形螺纹传动带动上钳体下行，配合下钳座的V型定位槽，可适配不同外径的圆形管材，V型槽的夹角设计兼顾了小直径薄壁管与大口径厚壁管的夹持兼容性，钳口位置做了齿形防滑处理，咬合管材时可增大接触摩擦力，即便施加较大的切削或焊接扭力，也不会出现管材打滑窜动的问题。底座部分设置了带安装孔的固定支脚，可通过螺栓将整个钳体固定在工作台面或者专用支架上，安装边界需预留至少150mm的横向操作空间，方便T型手柄的整周转动操作，同时底座与钳身之间设置了定位销与锁紧结构，可根据作业需求调整钳口的朝向角度，适配不同工位的操作习惯。设计过程中重点考量了受力传递路径，螺杆的轴向压力直接作用于上钳体的中心位置，两侧的导向光轴可避免上钳体下行过程中出现偏斜，保证钳口对管材的夹持力均匀分布，防止薄壁管出现夹扁变形的问题。钳身主体采用框架式结构，在保证整体刚性的前提下尽可能减少冗余材料，降低整体自重，同时各活动部件之间预留了合理的配合间隙，长期使用后即便有金属碎屑、锈迹进入传动部位，也不会出现卡滞问题，日常维护仅需定期在螺纹部位涂抹润滑脂即可保证操作顺畅。在实际管路维修作业中，这类管钳相比普通手持式管钳，夹持力更大、固定更稳定，尤其适合需要长时间对管道端口进行加工的场景，比如镀锌管的套丝作业、PPR管的热熔对接前的端口修整、铜管的焊接对位等工况，都能提供可靠的固定支撑，减少操作人员的手持负担，提升作业效率。钳口的开合行程覆盖了常规家装与工业管路的常用管径范围，无需额外更换钳口配件即可完成多数常规管道的夹持作业，底部的锁紧钢珠结构可在调整钳口角度后快速锁止，无需额外工具即可完成角度切换，适配现场复杂的作业需求。
