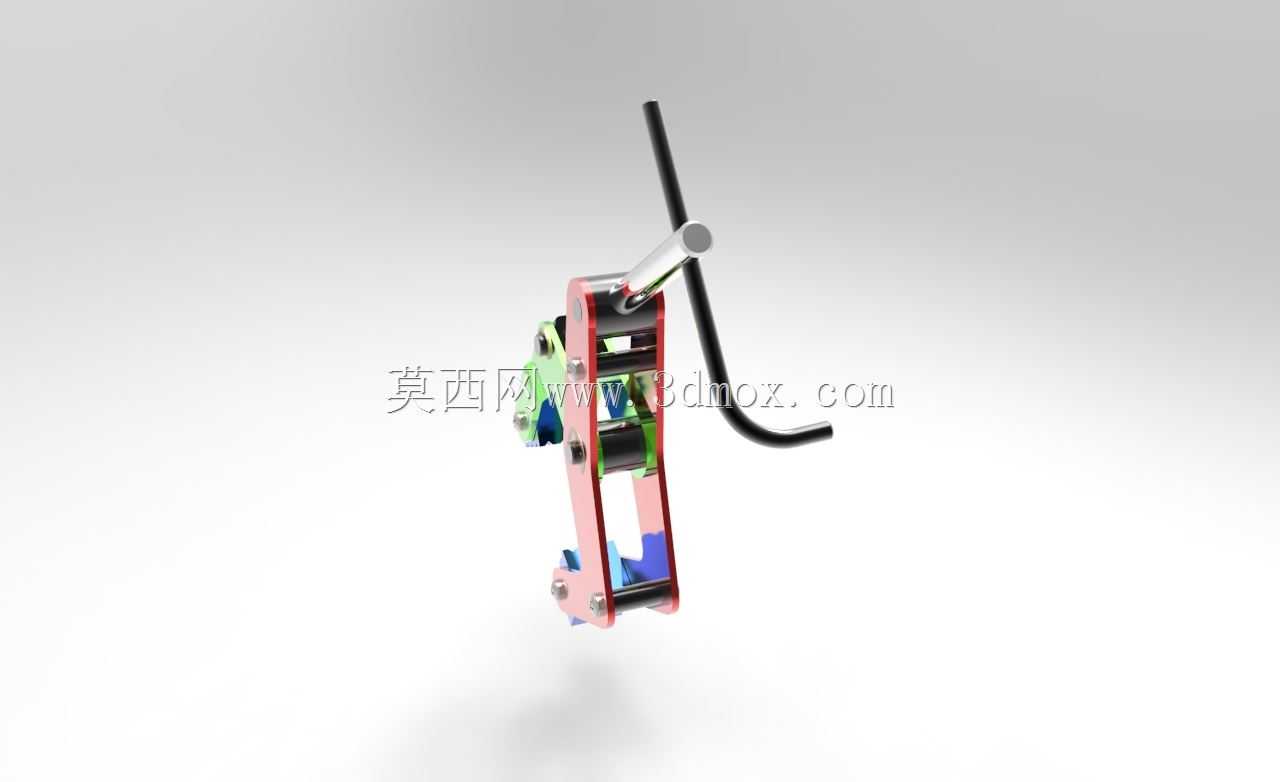

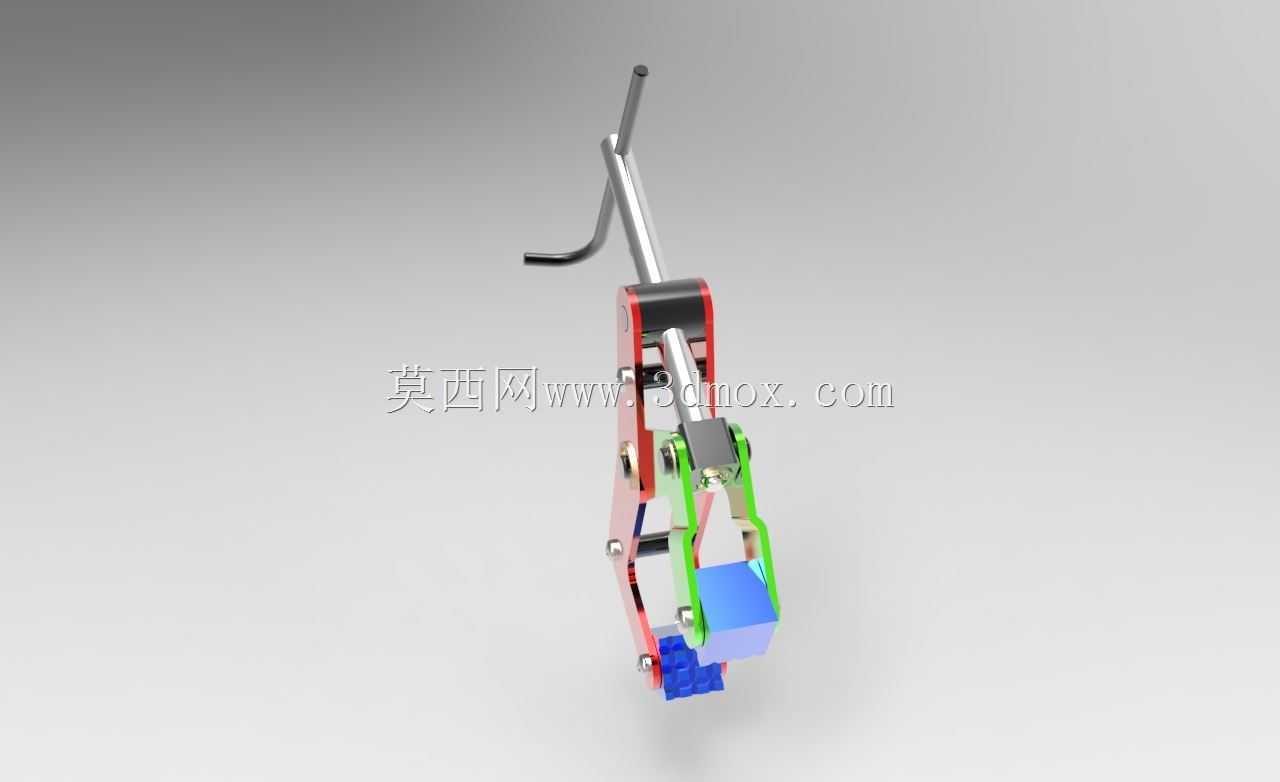

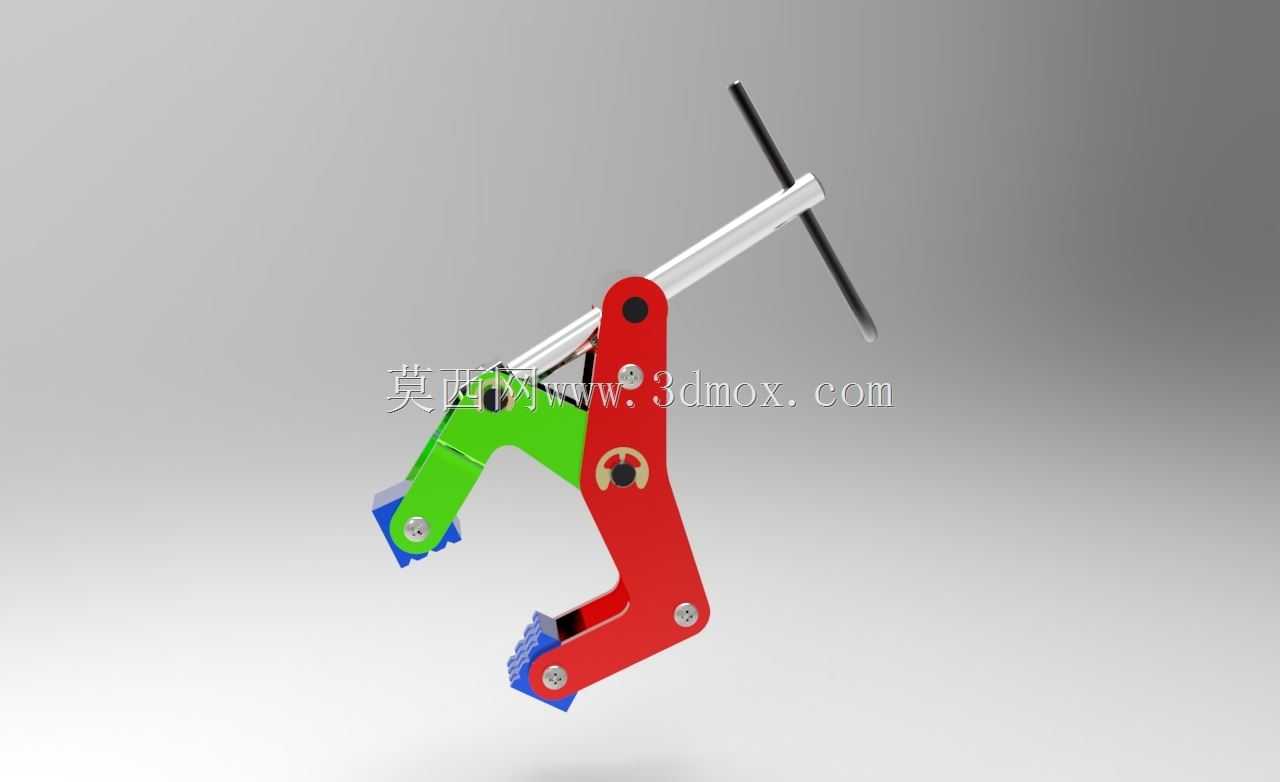

手动杠杆式快速夹紧工装夹具结构

日常工装夹具设计场景里，手动夹紧类结构的应用覆盖率极高，不管是小批量零件的铣削加工工位定位、装配线工件临时固定，还是检具上的工件压紧，这类无需外接动力源的夹紧结构都能发挥作用，尤其适合没有气源、液压源配套的零散加工工位，以及需要频繁快速拆装工件的操作场景，操作工人单手即可完成锁紧与释放动作，不需要额外配套动力管线，工位部署灵活度很高。

这套夹紧结构采用杠杆增力的设计思路，通过铰接点的力臂配比放大操作端的输入力，操作人员只需要对操作手柄施加较小的扳动力，就能在夹紧端输出足够的压紧力，保证工件在加工或装配过程中不会出现位移、窜动。结构上采用双侧板支撑的框架式主体，所有铰接转动位置都配套了销轴类转动副，转动过程无卡滞，长期使用的磨损量可控，维护时只需要定期对转动销轴位置加注润滑脂即可，不需要复杂的维保流程。

从安装适配性来看，该夹紧结构的主体侧板预留了标准化的安装孔位，可以直接通过螺栓固定在工装基板、工作台面或者专用夹具底座上，不需要额外设计转接安装板，安装边界的尺寸控制紧凑，不会占用过多的工位操作空间，操作手柄的转动行程经过合理规划，扳动角度控制在人手舒适操作范围内，不会出现手柄转动角度过大需要操作人员大幅挪动手臂的情况，长时间重复操作的疲劳度更低。

结构设计过程中充分考虑了加工工艺性，所有组成零件都采用常规机械加工工艺即可完成制造，主体板件可通过激光切割下料后简单铣削加工成型，销轴类零件采用标准圆钢车削即可，不需要特殊的加工设备或者复杂工艺，制造成本可控，适合小批量自制或者批量配套生产。夹紧端的压头位置可以根据实际被夹紧工件的外形做适配调整，既可以更换平压头用于压紧平面类工件，也可以更换仿形压头适配异形曲面工件的夹紧需求，结构拓展性较强，能够覆盖多数常规手动夹紧的工位需求。

在实际使用过程中，该结构的锁紧状态具备自锁特性，当手柄扳动到锁紧位置后，就算加工过程中存在一定的振动载荷，夹紧结构也不会自行松脱，可靠性能够满足常规机加工、装配工序的使用要求，不会因为振动导致夹紧失效引发工件报废或者安全问题。整体结构没有冗余的复杂零件，拆装便捷，出现易损件磨损时可以快速更换零件，不需要整体报废更换，长期使用的综合成本较低。
