可伸缩舞台桁架三维结构设计

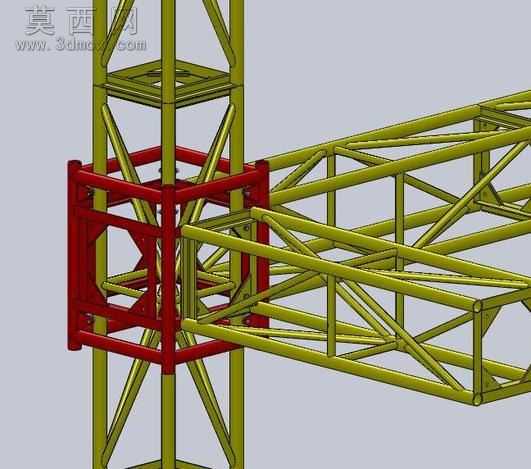

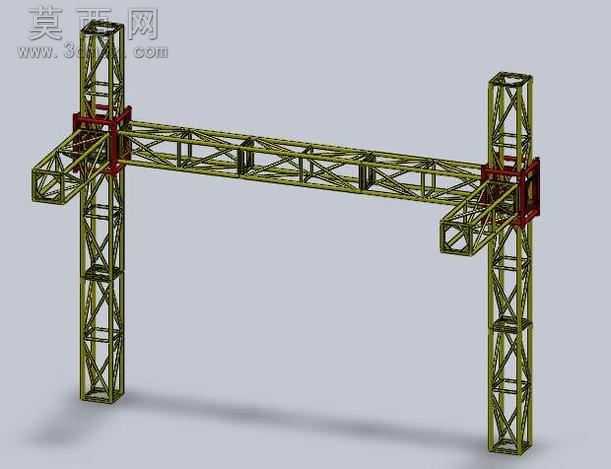

本模型为可伸缩式舞台桁架结构，整体采用标准400x400mm截面规格的桁架单元设计，单节伸缩行程适配1500mm长度需求，可满足舞台搭建中不同跨度的临时支撑、灯光吊挂、布景挂载等使用场景。建模过程中采用三维参数化设计方式，先完成单根弦杆与腹杆的截面轮廓绘制，通过焊接约束模拟实际桁架的杆件连接关系，保证每一处斜腹杆与主弦杆的连接节点都符合工程实际的受力逻辑，避免建模过程中出现结构干涉、节点错位的问题。模型材质模拟了舞台桁架常用的镀锌钢材质感，对竖向立柱与横向伸缩梁的金属表面做了哑光金属材质渲染，滑动连接部位的红色锁紧结构单独赋予了防锈漆材质，区分固定结构与活动调节结构，让整体模型的结构层次清晰可辨。结构设计上，两侧竖向桁架立柱作为主要承重支撑，内部设置了可滑动的横向桁架伸缩段，通过立柱上的锁紧抱箍结构实现横向桁架的高度调节与伸出长度固定，横向桁架两端还设置了延伸挂载短架，可用于额外挂载舞台灯具、线缆槽或者侧方布景结构。设计过程中充分考虑了舞台桁架快装快拆的使用需求，所有杆件均采用标准化方管截面，伸缩部位的滑动间隙做了合理预留，既保证伸缩调节时的顺畅度，也避免间隙过大导致结构晃动，锁紧抱箍的结构完全还原实际产品的锁紧逻辑，可直观展示桁架的调节固定方式。模型完整还原了桁架的交叉腹杆排布，每一组斜腹杆都按照等边三角形稳定结构排布，保证桁架整体的抗扭、抗弯性能，符合舞台设备的承重安全要求，可用于舞台搭建方案展示、结构受力分析参考、演出场景搭建模拟等场景。
