大跨度钢结构工业厂房框架

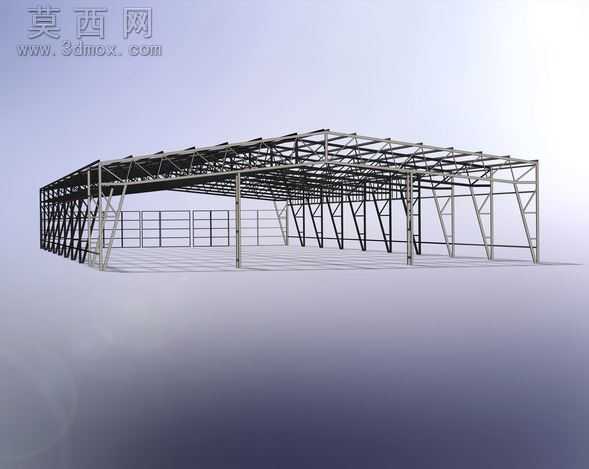

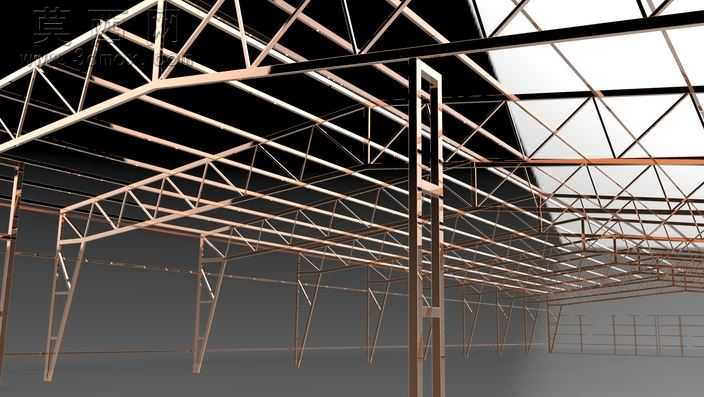

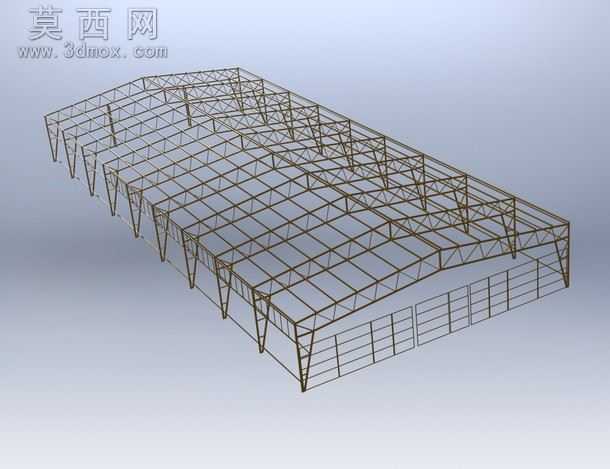

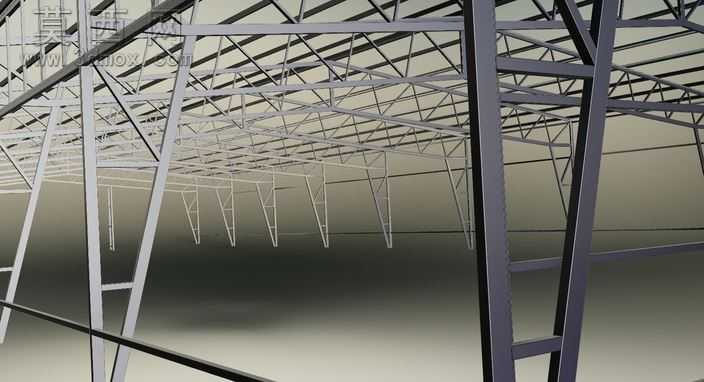

本模型为大跨度单层工业厂房的整体钢结构承重框架，采用三维参数化建模方式完成整体搭建，完整还原了轻钢结构厂房的全套受力构件布局。建模过程中严格遵循钢结构厂房设计规范，对所有构件的连接节点、排布间距做了符合工程实际的还原，整体渲染采用金属哑光材质，清晰呈现钢构件的截面形态与空间排布关系，能够直观展现厂房框架的整体受力逻辑。模型主体包含纵向排布的多榀门式刚架作为主要竖向承重结构，每榀刚架由变截面H型钢立柱、斜向屋面梁组成，刚架之间通过屋面横向水平支撑、柱间支撑、纵向系杆完成连接，形成稳定的空间受力体系，屋面区域排布了密集的檩条构件，用于承接后续屋面板的荷载，厂房侧墙下部设置了墙梁与围护结构的安装框架，预留了门窗洞口的安装位置，完全匹配常规工业厂房的围护结构安装需求。设计过程中优先考虑大跨度空间的使用需求，通过合理的刚架坡度设计保障屋面排水顺畅，支撑体系的排布兼顾了结构整体抗侧力性能与内部空间的完整性，没有冗余构件遮挡厂房内部的使用区域，能够满足生产车间、仓储库房等大空间工业场所的使用要求。所有钢构件的截面选型、节点连接方式都参考了实际工程的通用做法，立柱底部设置了与基础连接的支座节点，刚架梁柱之间采用刚接节点设计，支撑构件与主刚架之间采用铰接连接，完全符合轻钢结构的受力设计逻辑，可用于钢结构设计教学、厂房方案展示、施工交底演示等场景，能够帮助相关人员快速理解大跨度钢结构厂房的整体构造逻辑与构件组成关系。
