气动夹紧螺纹缸工装夹具结构

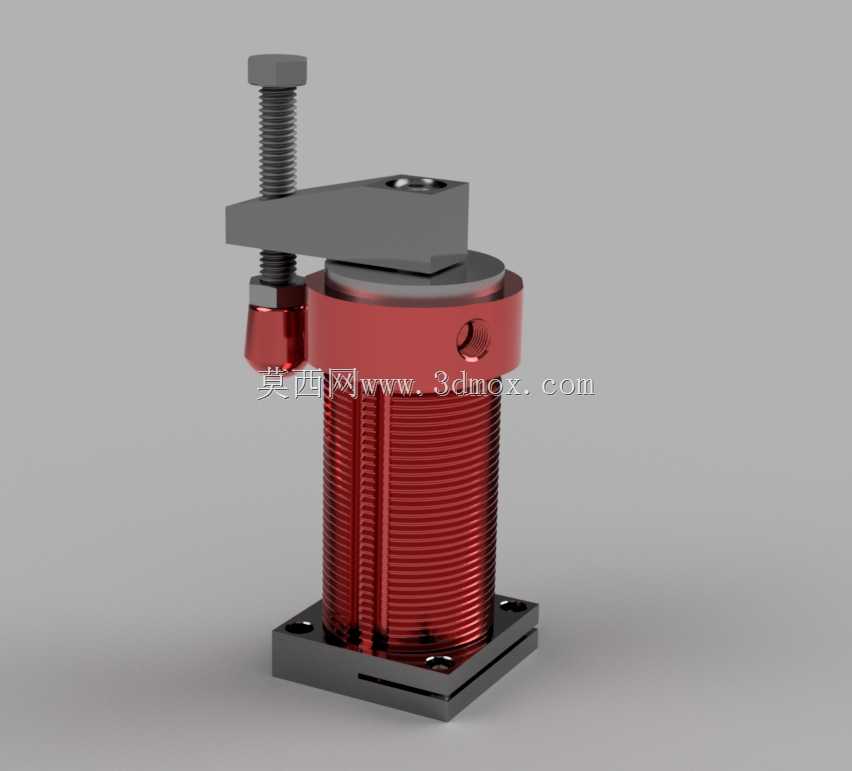

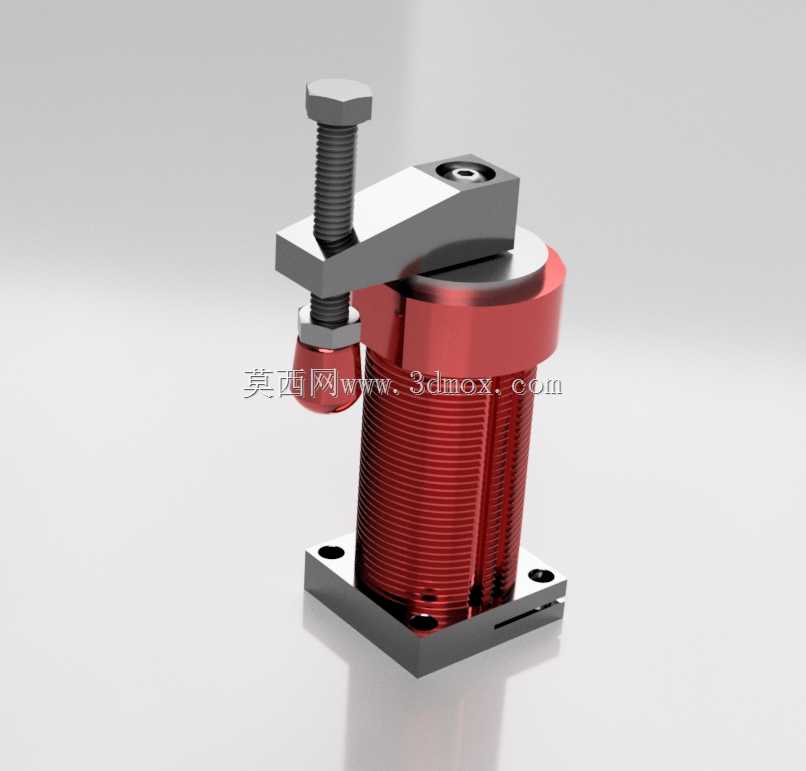

这款气动夹紧螺纹缸是工装夹具领域常用的气动执行压紧元件，在自动化生产线、机床加工工位、焊接工装台、装配流水线中都有广泛应用，主要用于工件加工过程中的快速压紧固定，替代传统手动螺栓压紧的操作，大幅提升工件装夹的效率与压紧力的一致性。从结构设计来看，该元件采用底部法兰安装形式，安装底座预留四个螺栓固定孔，可直接通过内六角螺栓固定在工装基板、机床工作台或者变位机平台上，安装边界清晰，底座的方形结构可保证安装后不会出现周向转动，压紧作业时的抗扭性能稳定。缸体部分采用外螺纹结构设计，既可以通过配套螺母调整缸体的安装高度，适配不同高度的工件压紧需求，也能在安装时微调压紧臂的初始高度，避免出现压紧行程不足或者过度压紧的问题。顶部的压紧臂采用杠杆式结构，搭配顶部的调节螺栓，可针对不同厚度的被压紧工件微调压紧行程，调节螺栓的细牙螺纹设计能保证压紧力的精准控制，避免压伤工件表面。进气接口设置在缸体侧部，采用常规气动管路接口规格，可直接对接工厂现有压缩空气管路系统，无需额外转换接头。该夹紧缸的工作逻辑是通入压缩空气后，内部活塞带动压臂完成下压夹紧动作，断气后可依靠内部复位结构带动压臂抬起，释放工件，整个动作响应速度快，适合快节奏的批量生产工位。在设计建模过程中，该结构充分考虑了实际使用中的干涉问题，压臂的旋转压紧角度经过优化，在保证足够压紧接触面积的同时，压臂抬起后不会阻碍工件的上下料操作，缸体的外径尺寸控制紧凑，可在狭小的工装空间内密集布置，满足多工位同时压紧的需求。缸体外部的散热筋结构既可以提升缸体的结构强度，也能在频繁往复动作时帮助气缸散热，延长密封件的使用寿命，底部安装座的定位槽设计可与工装台的定位键配合，保证安装位置的重复精度，在需要频繁更换工装的场景下，能快速完成定位安装，减少调试时间。
