SAIM150XY型手动精密十字滑台定位机构

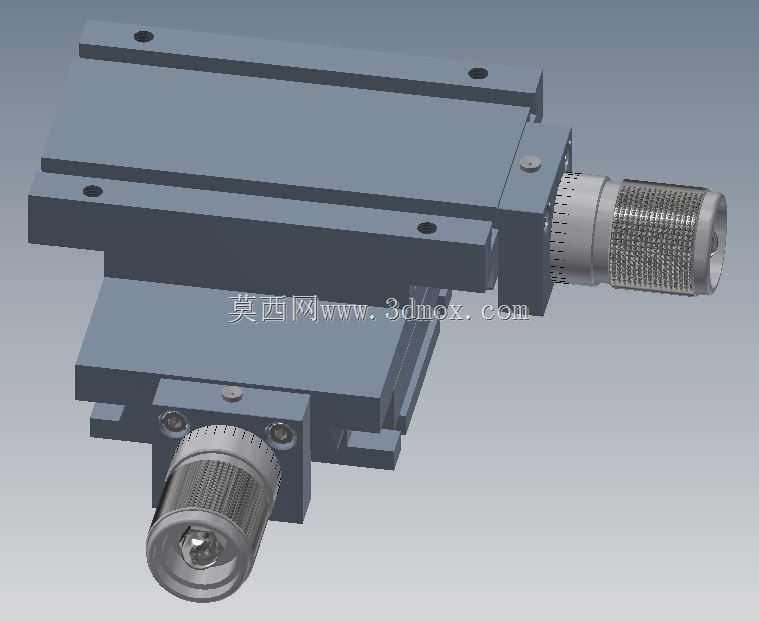

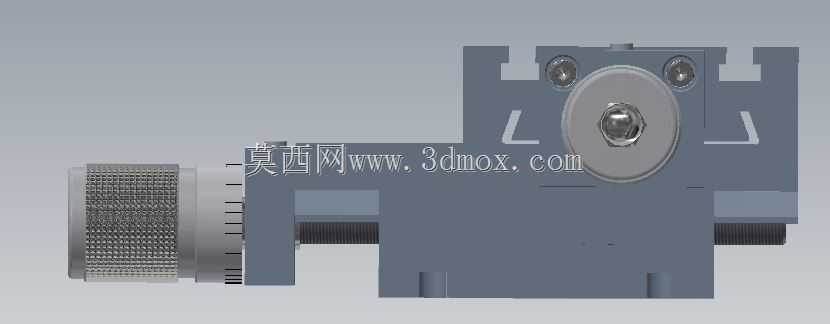

在精密检测工位、小行程工装调整、光学元件对位、小型工装夹具的进给调校场景中，这类手动十字滑台是非常实用的位移调整部件，不需要接入动力源，纯机械结构的可靠性让它在无气源、无电控配套的简易工位上也能稳定发挥作用。两个方向的调节手轮都采用了滚花纹理设计，手动旋拧时摩擦力足够，不会出现打滑脱手的情况，手轮旁集成的刻度环可以直接读取进给量，做定量调整时不需要额外搭配量具就能完成初步对位，对于小批量多品种的工装调试场景来说，能省下不少辅助对位的时间。

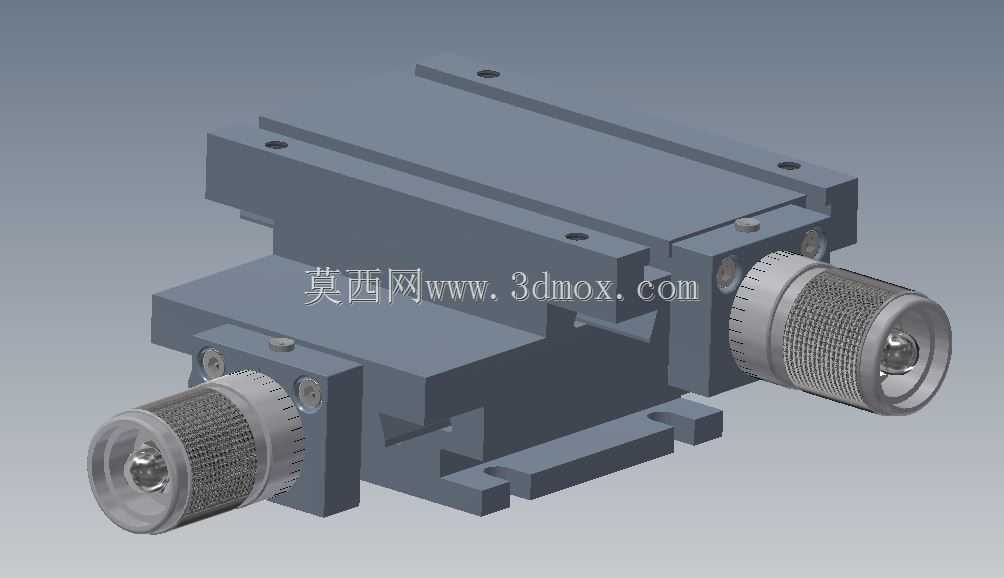

从结构设计逻辑来看，上下两层滑台都采用了交叉滚柱导轨的承载思路，相比普通的滑动导轨，滚动摩擦的阻力更小，手动推动时手感顺滑没有卡顿，同时侧向的抗倾覆能力也能满足常规工装的装夹需求，滑台的动板和静板都做了安装孔位的预留，上层台面的四个沉头孔可以直接固定工装夹具，下层底座的安装孔可以将整个滑台锁定在设备机架或者光学平台上，不需要额外做转接板就能完成安装，对于结构设计人员做方案选型来说，能减少额外的转接件设计工作量。

这款滑台的XY方向有效行程分别对应150mm和100mm，整体安装边界紧凑，不会占用过多的工位空间，在做设备布局时可以灵活嵌入到狭小的安装空间内。滑台的锁紧机构集成在滑台侧部，调整到目标位置后可以直接锁紧，避免加工或者检测过程中出现滑台移位的情况，保证定位精度的稳定性。在做三维建模时，这类滑台的细节还原需要重点关注导轨配合间隙、手轮刻度的对应关系、安装孔的位置度公差，确保导入装配体后不会出现干涉问题，选型时也可以直接根据模型的安装尺寸做预留，不需要反复核对二维样本的参数。日常使用中这类滑台不需要复杂的维护，定期在导轨接触面涂抹少量润滑脂就能长期保持顺滑的进给手感，相比电动位移台成本更低，调整自由度更高，非常适合手动调整频次不高但对定位精度有一定要求的工位使用。
