哈斯VF4机床用双工位虎钳安装基座

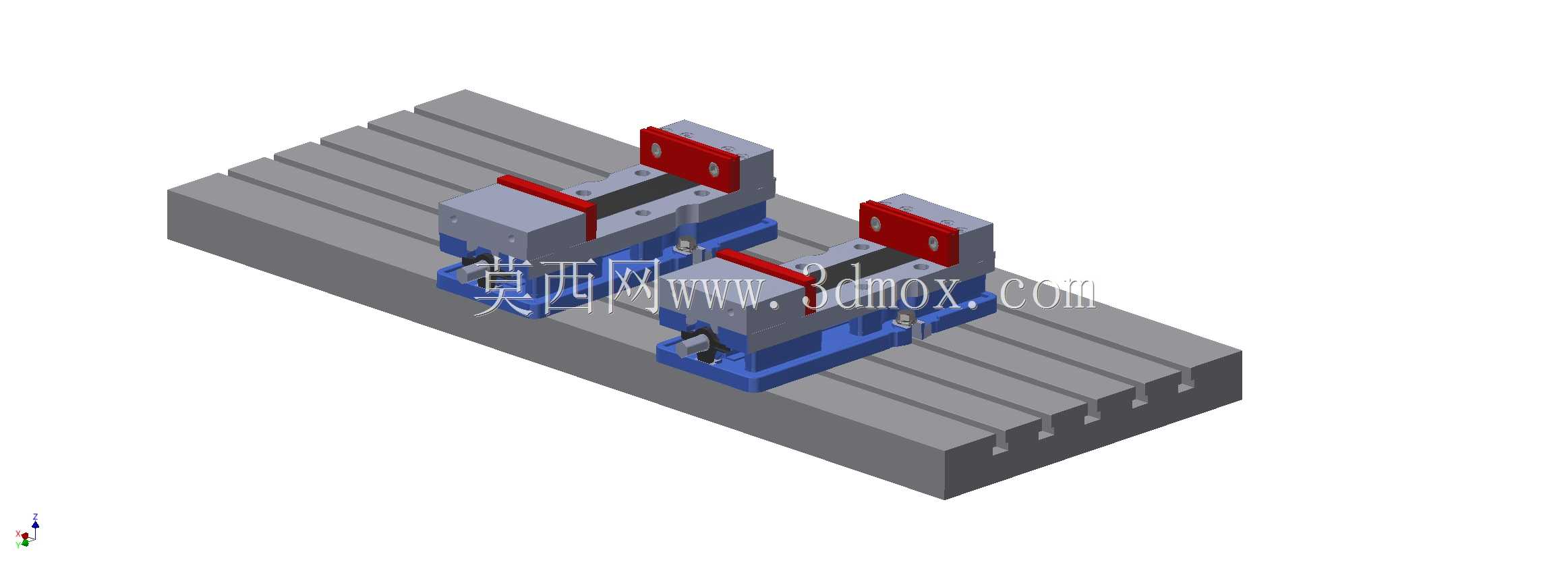

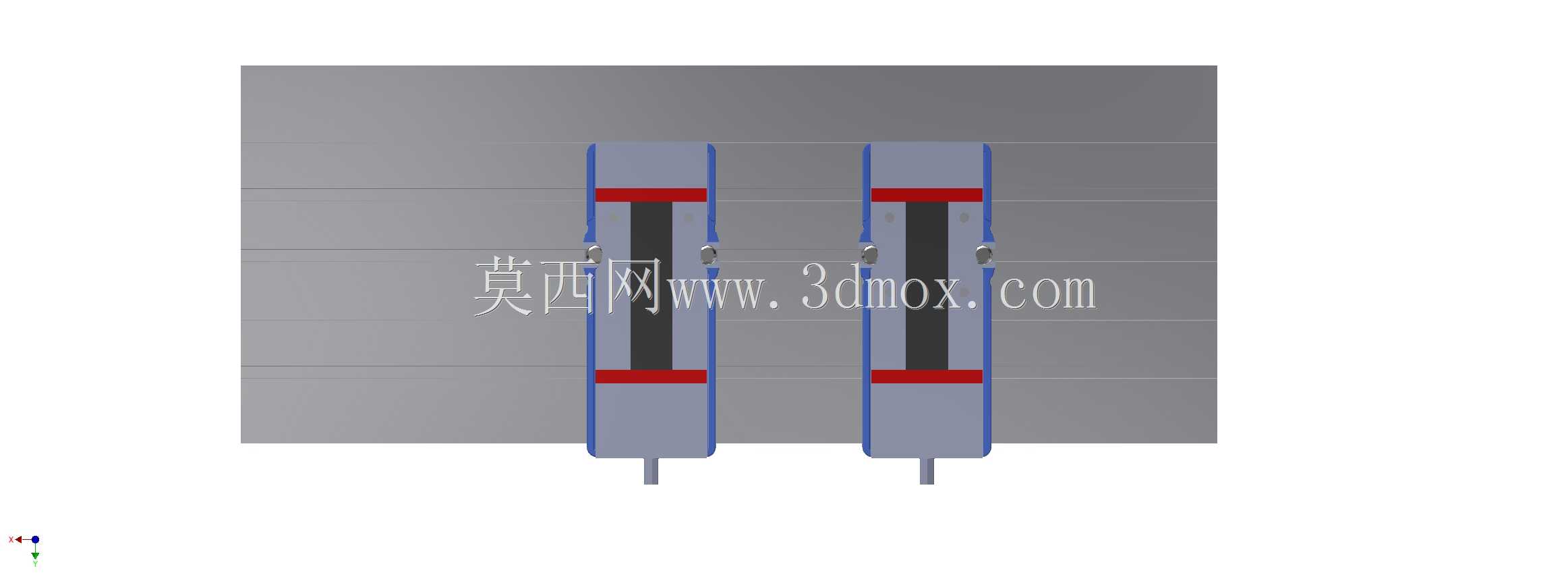

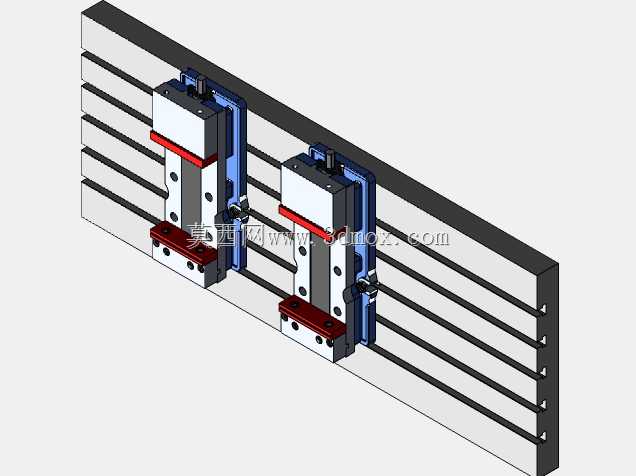

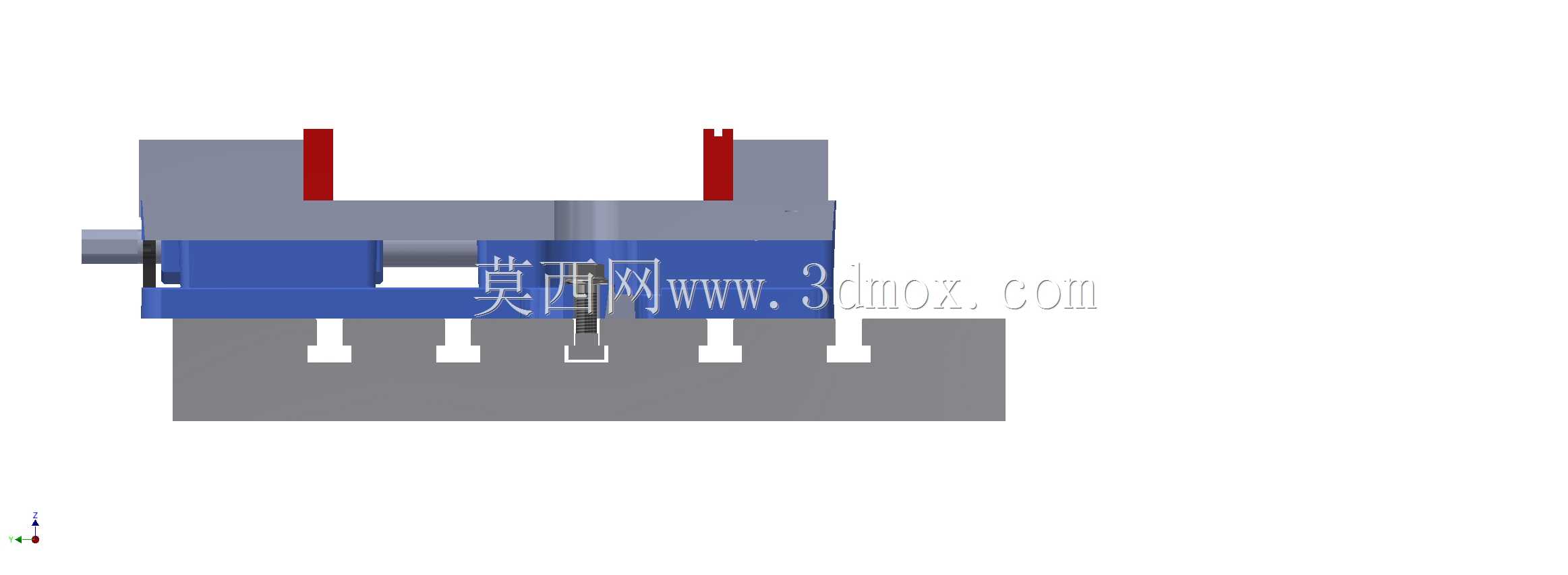

在立式加工中心的批量零件加工场景中，机床工作台面的夹具排布合理性直接影响单次装夹的加工效率、换型便捷性以及加工过程的抗振表现，这套适配哈斯VF4加工中心的双虎钳安装基座，正是针对常规T型槽工作台装夹零散、找正耗时的痛点做的结构化设计。整套基座采用靠山式贴紧安装逻辑，背靠侧的定位基准面做了精加工处理，安装时只需将基座靠紧工作台对应T型槽的侧定位边，锁紧T型螺栓即可完成整体找正，无需每次装夹虎钳都反复打表校正两个工位的平行度，能大幅缩短批次生产前的工装准备时间。基座上的安装位完全适配库尔特D X 6英寸虎钳的安装孔距，两个虎钳安装位之间预留了足够的刀具避让空间，不管是采用立式铣刀做轮廓加工，还是用面铣刀做平面开粗，都不会出现刀柄与基座、相邻夹具干涉的问题，即便是伸出长度较长的长刀加工深腔特征，也能保证走刀路径全程无干扰。基座本体的安装槽完全匹配哈斯VF4工作台的T型槽间距，槽口做了沉头避让设计，T型块装入后不会突出基座上表面，保证虎钳底面与基座支撑面完全贴合，避免装夹时出现虚位导致加工振刀。从结构强度上看，基座的立板与底板之间设置了加强筋结构，在虎钳夹持较大毛坯做重切削时，能抵消大部分切削侧向力，不会出现基座偏移、夹具翘曲的问题。两个虎钳位的中心距经过反复校核，既保证了工位间距足够放置常规尺寸的加工零件，又尽可能压缩了整体基座的宽度尺寸，不会过多占用工作台的剩余空间，方便后续加装侧铣头、第四轴转台等其他附件时仍有足够的安装位置。基座的上表面与定位基准面的垂直度、平行度公差均按照机床工装的常规精度要求设计，建模时所有安装孔、避让槽的尺寸都做了公差预留，实际加工制作时可直接按照三维模型的尺寸编程下料，无需二次调整孔位位置。针对加工过程中切削液、铁屑的堆积问题，基座的底板上开设有排屑缺口，加工时产生的铁屑会顺着缺口滑落至工作台排屑槽，不会堆积在虎钳底部影响装夹精度，日常清理时只需用压缩空气吹扫即可快速清理残留切屑，维护便捷性相比零散装夹的虎钳有明显提升。
