金属弹簧快挂安全连接挂钩

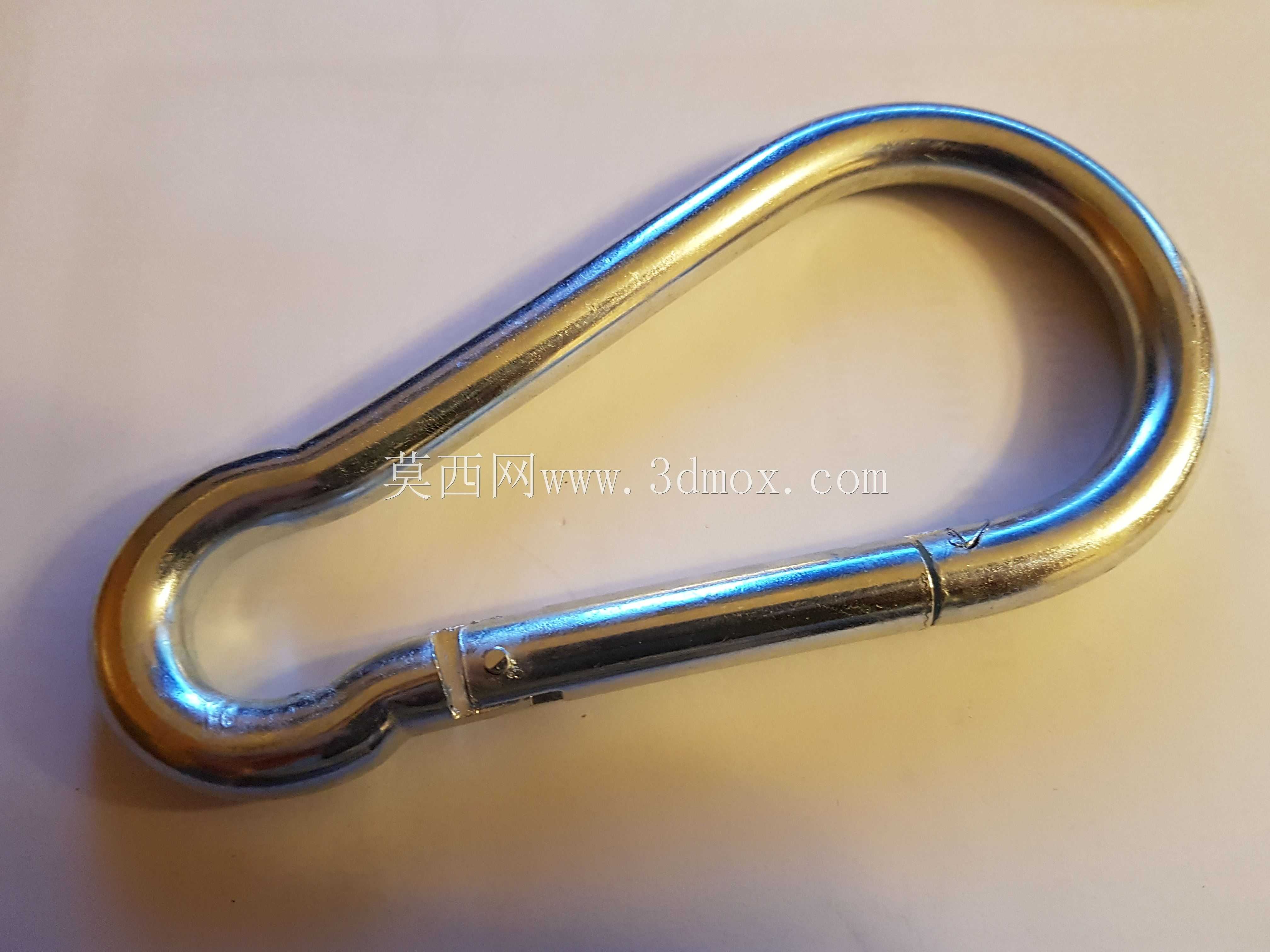

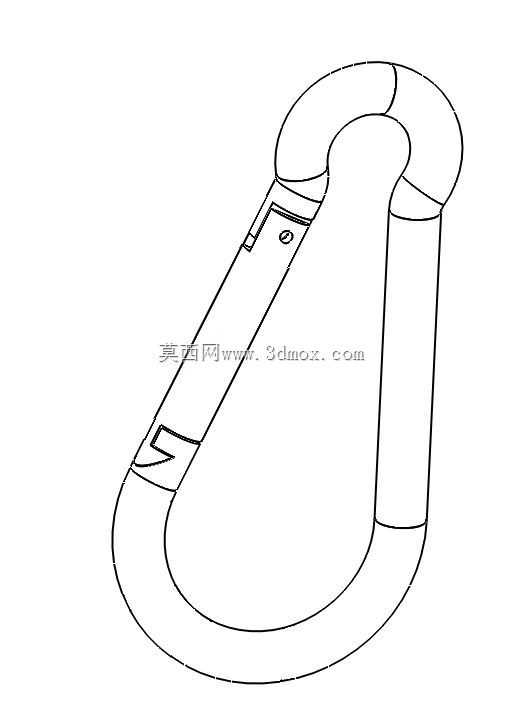

这类带弹簧自锁结构的金属挂钩，在户外装备、仓储吊运、生产线工装挂接、日常五金连接场景里都有极高的出镜率，核心作用是实现两个构件之间的快速可拆卸连接，同时在挂接状态下依靠内置弹簧的预紧力封住开口，避免受震动、拉扯时连接的绳索、挂点意外脱开。从结构设计逻辑来看，整体采用圆钢弯制成梨形闭环轮廓，这种轮廓一方面能让挂入的绳索、织带自然滑向钩体圆弧底部的受力中心，避免载荷偏置带来的局部应力集中，另一方面长条形的轮廓也适配不同粗细的挂接件，不会出现卡滞。直段部分集成了弹簧顶推的活动 gate，也就是常说的钩舌，常态下在弹簧作用下与钩体端部贴合封闭开口，按压时即可压缩弹簧打开开口完成挂入或摘取操作，不需要额外的锁止配件，单手就能完成操作，这也是它能在快拆场景普及的核心原因。本次建模还原的挂钩整体长度为150毫米，弯制所用的圆钢直径为12毫米，这个尺寸规格对应的额定载荷覆盖了多数中轻型挂接场景，不管是户外登山时挂接装备、仓储环节挂接轻型吊物、生产线上挂接工装吊具，还是日常家用挂接重物都能适配。设计时需要重点关注几个边界：首先是弯制处的圆角半径，不能过小，否则圆钢弯制过程中会出现外侧壁厚减薄、内侧起皱的问题，直接影响整体强度；其次是钩舌与钩体端部的贴合间隙，要控制在合理范围，既不能间隙过大导致细小的挂绳滑出，也不能过紧导致按压卡涩、弹簧复位不畅；再者是内置弹簧的行程与预紧力匹配，要保证钩舌完全打开时的开口尺寸足够穿入常用的织带、挂环，同时常态下的顶紧力足够抵抗日常使用中的震动冲击，不会自行松脱。从安装使用的边界来看，这类挂钩不需要额外的固定安装座，本身依靠闭环的梨形轮廓就可以作为受力端，一端挂接固定吊点，另一端挂接需要悬挂的物件即可，使用时要注意载荷方向尽量沿钩体长度方向的中心轴线，避免侧向受力导致钩体变形、钩舌意外受压打开。建模过程中对弯管的曲率过渡、钩舌的转动配合间隙、弹簧安装位的空间预留都做了还原，能直接用于装配验证、工况模拟，也可以作为同类型挂钩改型设计的基础模板，调整圆钢直径、整体长度就能衍生出不同载荷等级的同结构产品。
