可伸缩折叠式烘干物料承托吊架结构

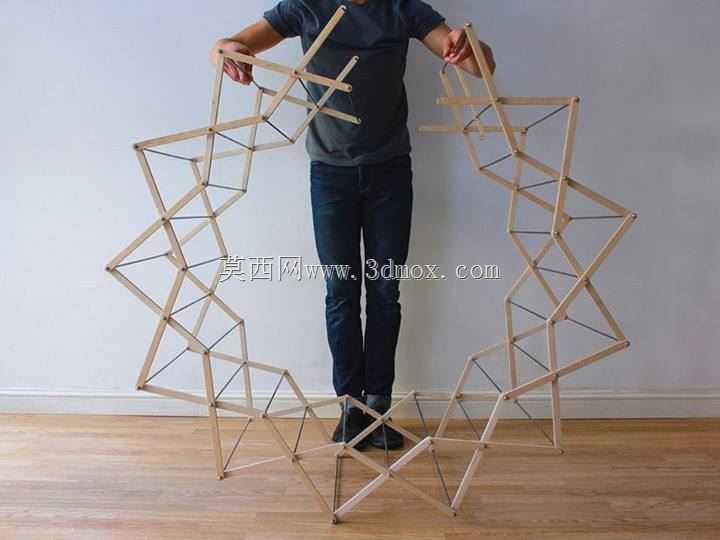

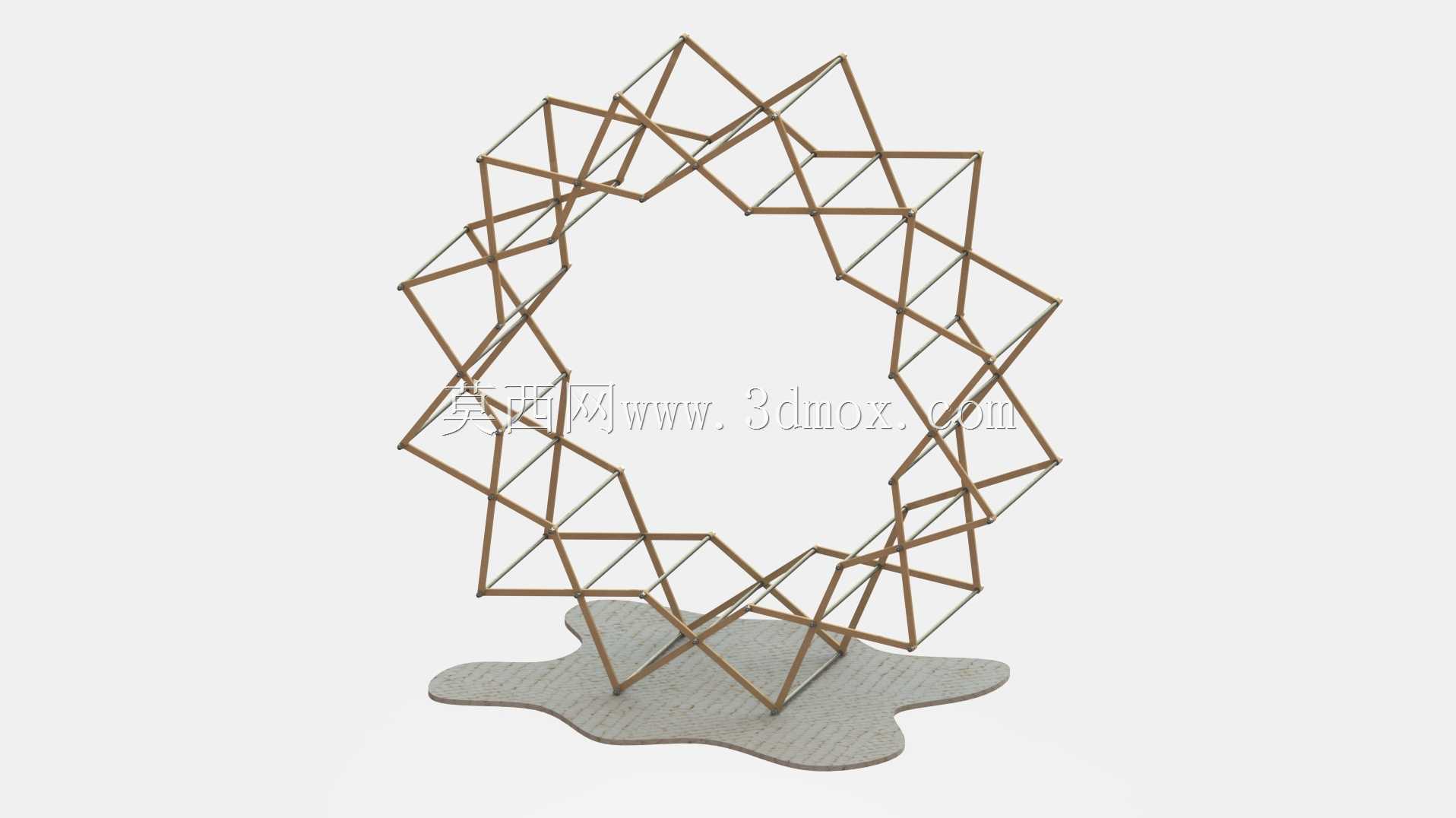

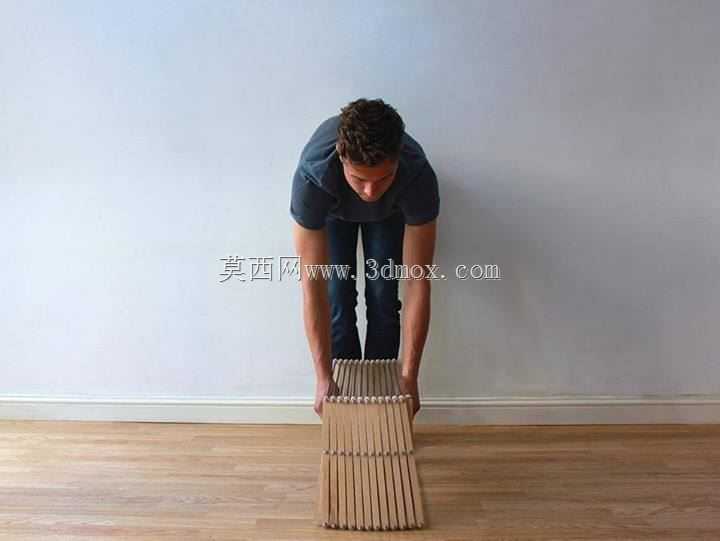

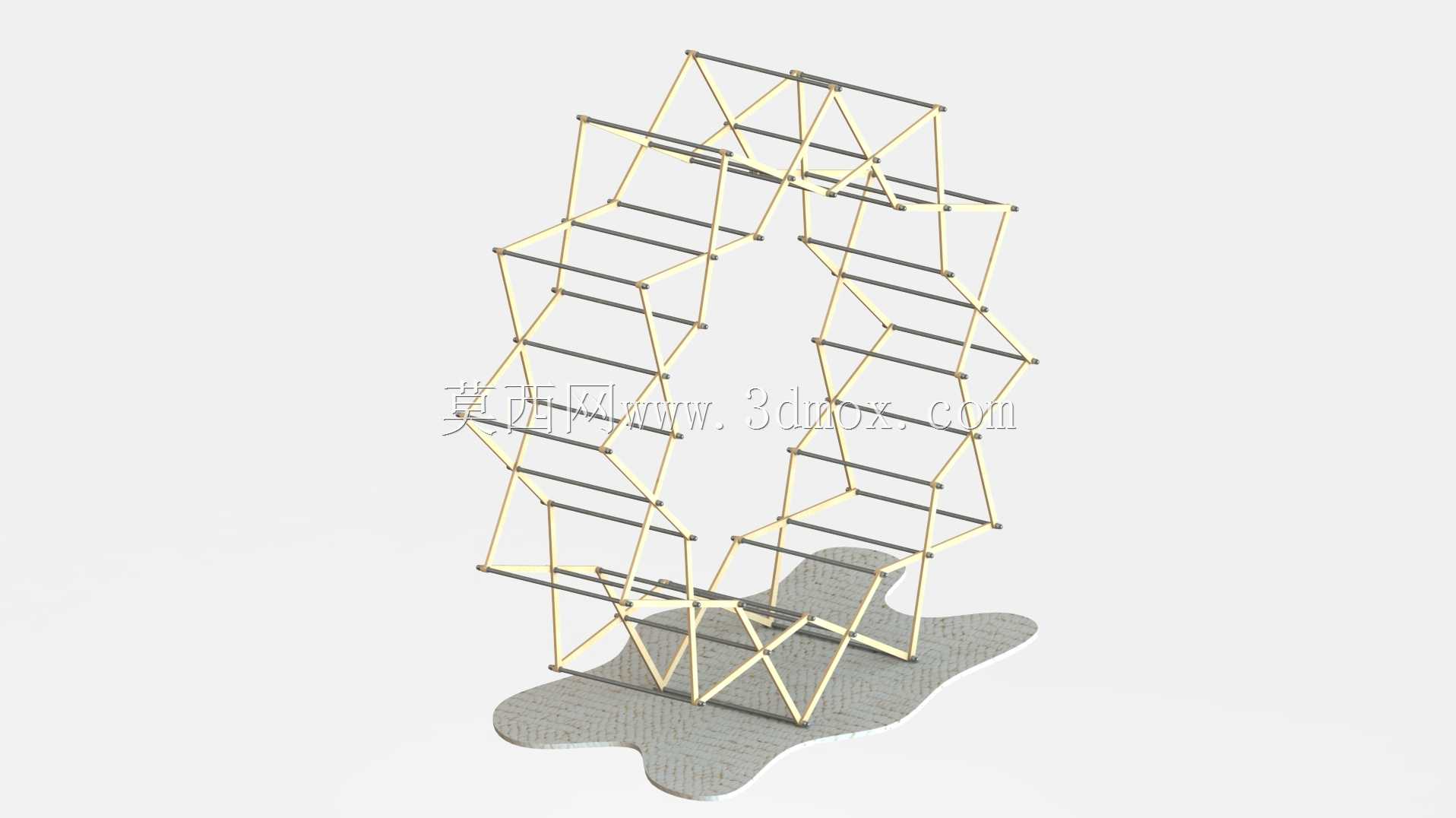

　　该结构主要面向小型批量物料烘干、晾晒作业场景，可适配家用、小型作坊式的食材、药材、轻量工件的烘干承托需求，区别于固定式烘干架，其核心采用剪叉式连杆伸缩逻辑，通过多组木质连杆配合弹性连接件实现整体结构的展开与收拢，完全展开时可形成环形承托空间，能够分层或分区域挂载待烘干物料，收拢后体积仅为展开状态的五分之一，便于闲置时收纳存放，不占用过多作业空间。从实际使用角度出发，该吊架的安装边界较为宽松，既可以通过顶部吊点悬挂于烘干房顶部横梁、阳台顶座，也可搭配落地支架放置于平面使用，展开后整体外径约1.2米，内径约0.8米，单组连杆的铰接点均采用间隙配合设计，转动阻力小，单人即可完成展开与收拢操作，无需额外辅助工具。结构设计上，

　　所有连杆采用等长等截面规格，降低了加工下料的难度，相邻连杆之间的弹性拉绳始终保持张紧状态，既限制了连杆的最大展开角度，避免结构展开过度出现失稳垮塌，也能在收拢时提供自动复位的拉力，让收拢动作更顺畅。每个连杆上预留有均匀分布的挂载点位，可根据待烘干物料的尺寸、重量灵活调整挂载位置，相邻挂载点的间距设置为10厘米，既避免物料过于密集影响热风流通，也保证了单位面积的挂载量。在受力层面，该结构展开后形成的自稳定环形桁架结构，可将单点挂载的重量均匀分散到所有连杆节点上，单组吊架额定承载重量可达15千克，能够满足多数轻量烘干物料的承托需求，铰接点处采用耐磨衬套设计，长期反复伸缩折叠也不会出现松旷异响，结构使用寿命更长。针对烘干作业的高湿环境，

　　连杆材质可根据使用场景替换为竹材、食品级塑料或者不锈钢型材，弹性连接件采用耐湿热的乳胶材质或者不锈钢拉簧，避免长期在高湿环境下出现锈蚀、老化失效的问题。结构的伸缩行程可通过调整弹性拉绳的初始长度进行适配，若需要更大的承托直径，可在原有连杆基础上同规格加装连杆单元，无需重新设计整体结构，拓展性较强。实际作业过程中，热风可从环形结构的中心以及连杆之间的间隙穿过，无明显的挡风死角，物料各个面都能接触到流动的热风，烘干均匀度相比平面固定式托架提升约30%，也可根据烘干物料的形态，在挂载点位搭配网状托盘，承托颗粒状、小块状的物料，适配不同形态物料的烘干需求。该结构没有复杂的异形零件，所有零件均为直杆类标准件，加工成本低，组装难度小，

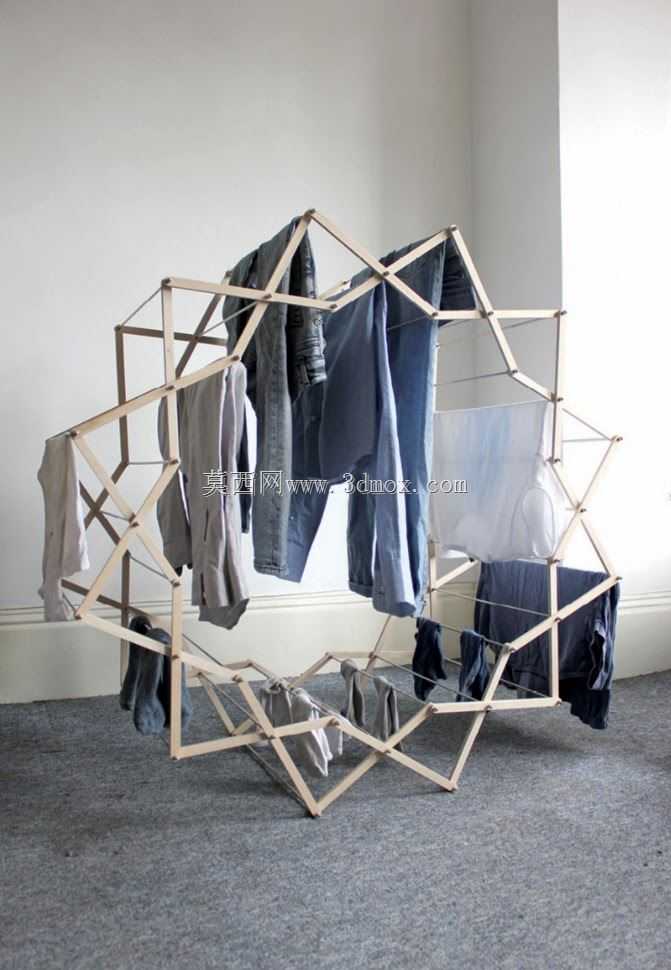

　　普通操作人员参照装配关系即可快速完成组装，后期维护也仅需检查弹性连接件的张紧度以及铰接点的磨损情况，无需复杂的维护流程。在非烘干作业时段，收拢后的吊架可直接放置于墙角、储物柜内，也可作为临时的晾晒架使用，挂载衣物、零散物件，实现一物多用，提升了结构的使用频次，避免专用设备长期闲置造成的空间浪费。
