重型传动惰轮组件结构设计

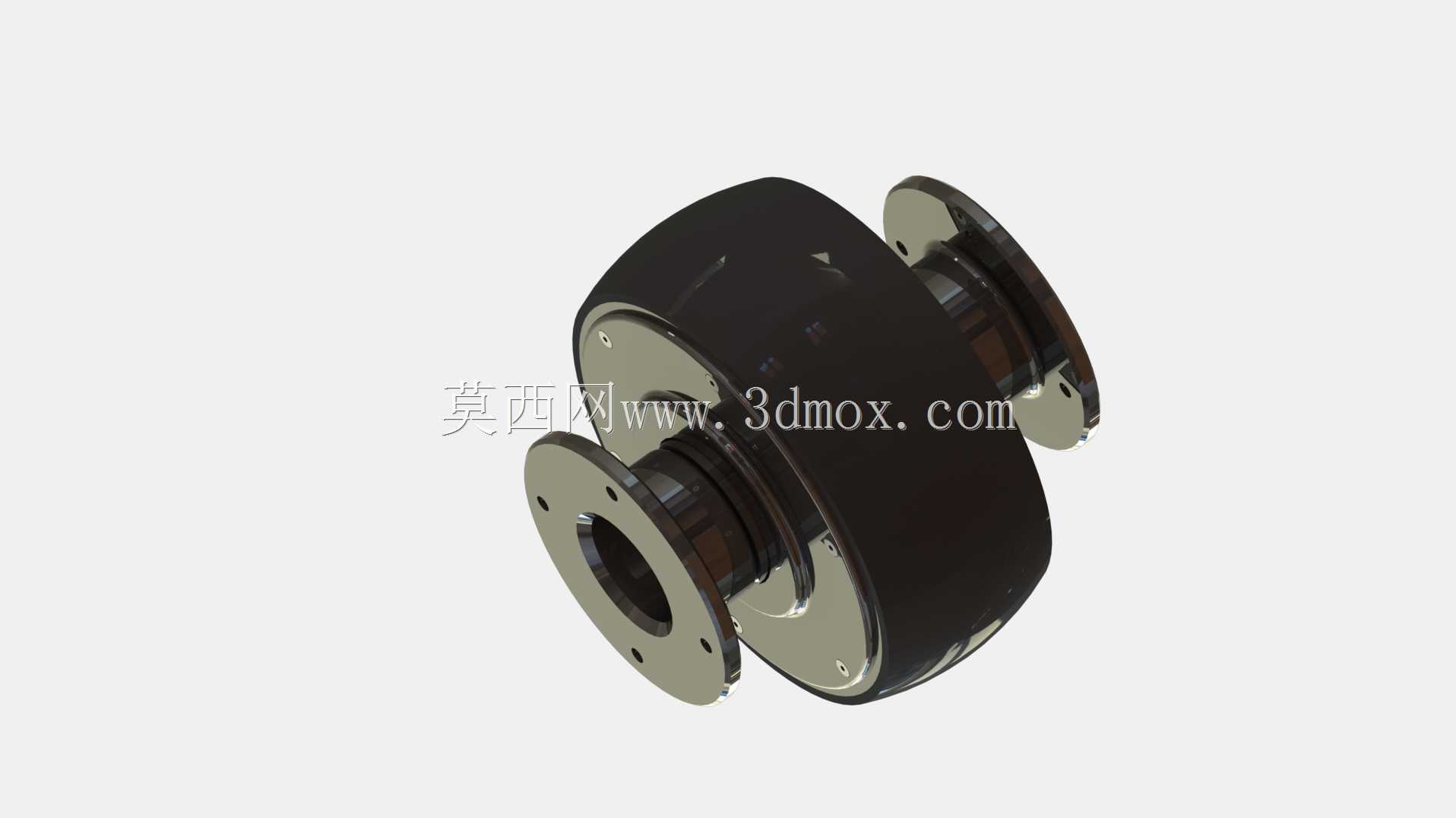

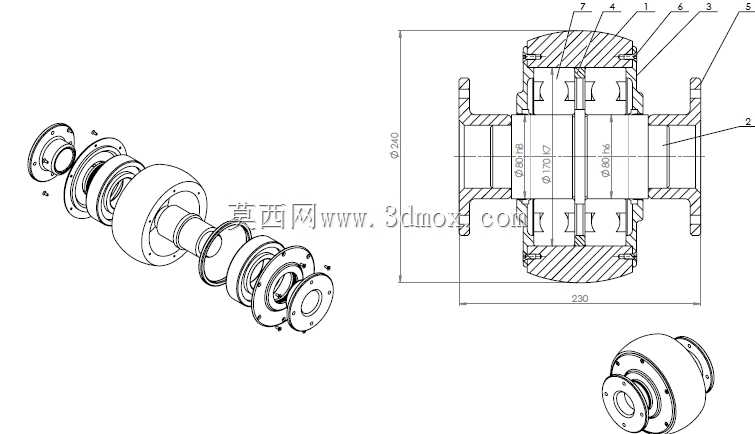

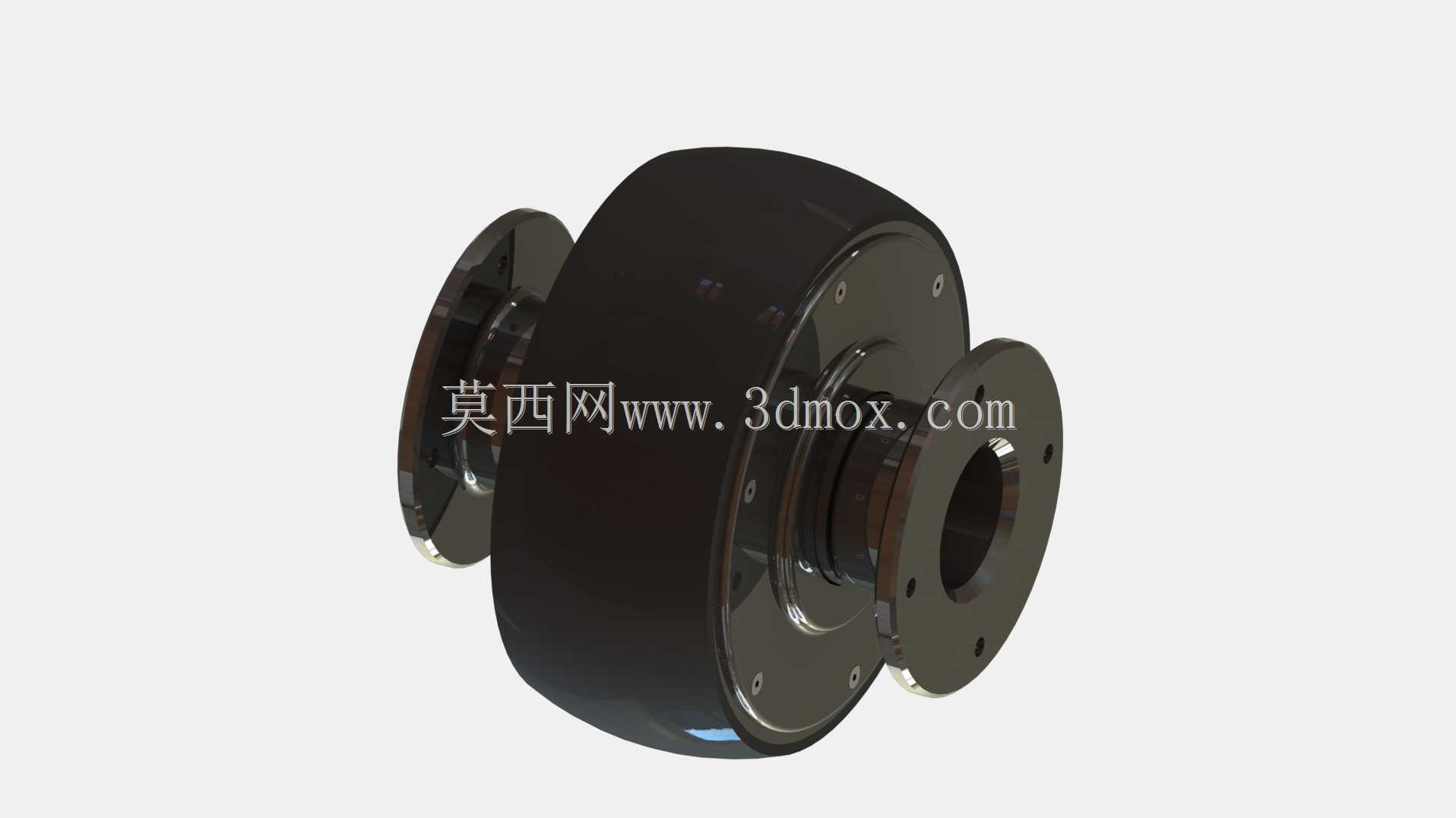

这款惰轮组件主要应用于重载输送设备、重型工程机械的传动系统中，在带传动、链传动布局里承担张紧传动介质、调整传动方向、分担传动负载的核心作用，尤其适配矿山输送线、重型辊道输送、工程车辆行走机构这类对传动件抗冲击性能要求较高的场景。从结构设计来看，组件采用双法兰限位的整体式轮体结构，中间轮体为大直径承载段，两侧带安装定位法兰，法兰面预留均匀分布的螺栓安装孔，可直接与配套的安装支架、传动支座完成刚性连接，安装时需保证轮体轴线与传动主、从动轮轴线平行度公差控制在0.1mm/m以内，避免传动过程中出现皮带跑偏、链条咬齿的异常磨损问题。轮体中心为阶梯式通孔结构，可适配不同直径的安装转轴，孔位与转轴的配合公差选用H7/k6过渡配合，既保证传动过程中轮体与转轴无相对窜动，也便于后期维护时的拆装更换。轮体外侧做了发黑防锈处理，表面粗糙度控制在Ra1.6以内，可降低与传动皮带、链条接触时的摩擦损耗，延长传动介质的使用寿命。设计过程中重点考量了重载工况下的受力分布，轮体壁厚做了等强度优化，在安装孔位、轴孔配合处做了局部加厚处理，避免长期受交变载荷作用出现应力开裂问题；两侧法兰的凸台高度经过精准核算，既可以对传动皮带、链条起到侧向限位作用，也不会额外增加过多的轮体自重，降低传动系统的无效负载。实际安装使用时，该惰轮的安装位置需根据传动系统的张紧行程预留足够的调整余量，轮体与周边结构件的安全间隙需控制在15mm以上，防止运行过程中出现结构干涉；配套的安装支架需具备足够的刚性，支架安装面的平面度公差不大于0.2mm，避免轮体安装后出现偏斜，导致局部受力不均引发的轮体异常磨损、轴承过早失效等问题。该惰轮组件可兼容平带、V带、多楔带等多种传动形式，也可适配大节距输送链条的张紧需求，在重型输送线的改向段、长距离传动的张紧段都能稳定适配，运行过程中可有效降低传动系统的振动与噪音，提升整套传动机构的运行稳定性。
