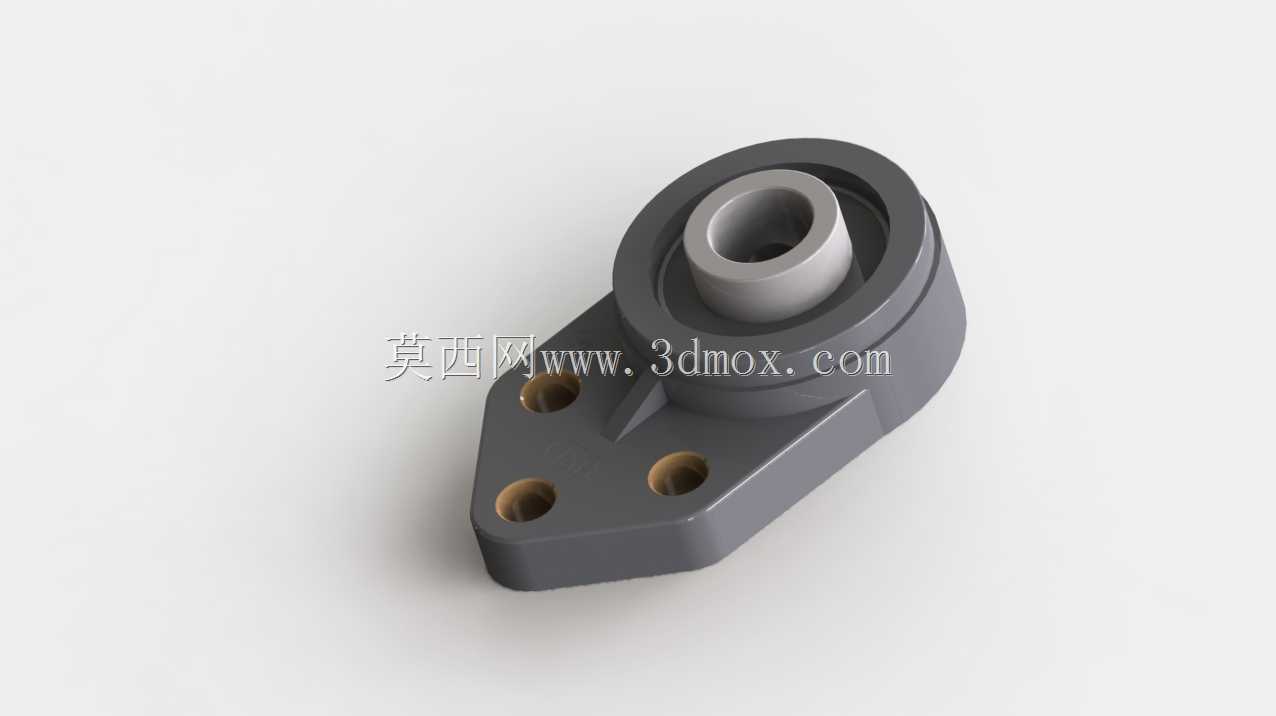

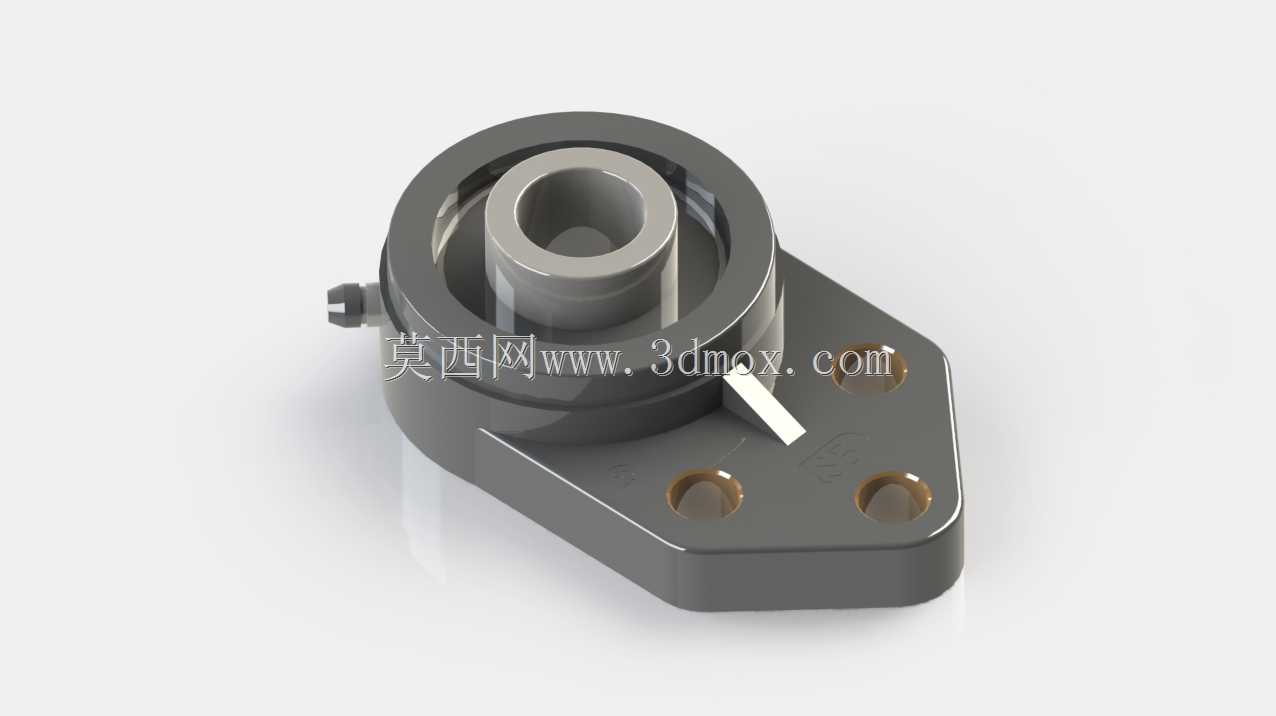

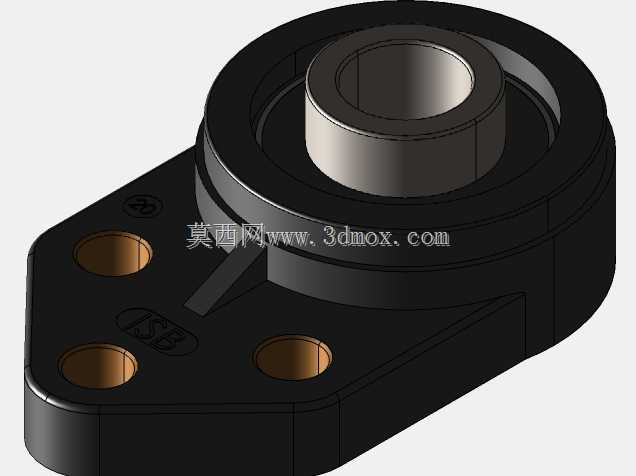

FB204菱形塑料带座外球面轴承结构

　　在轻工输送、食品加工、小型自动化生产线这类对轻量化、耐腐蚀有要求的工况里，带座轴承的选型往往会跳出传统铸铁座的范畴，这款FB204规格的菱形塑料带座轴承，就是针对这类场景做的适配设计。先从安装边界说起，菱形安装座的三个安装孔呈三角分布，相比两孔安装的立式座，三角排布的孔位在承受径向偏载时抗倾覆能力更强，安装孔的中心距是按照FB系列带座轴承的通用安装规范做的适配，能直接替换同规格的铸铁菱形座轴承，不需要改动原有设备的安装板开孔，这点在旧设备改造场景里实用性很强，不用重新配做安装板就能完成耐腐蚀款轴承的替换。轴承座本体采用工程塑料注塑成型，相比铸铁座重量降低六成以上，在一些对自重敏感的悬臂输送机构、小型移动模组上使用，

　　能有效降低安装位的负载，同时工程塑料本身的耐弱酸弱碱特性，让它能在食品生产线的冲洗环境、日化产品灌装线的弱腐蚀环境里长期使用，不会像铸铁座那样出现漆面脱落、基体锈蚀的问题，也不会像冲压钢座那样在潮湿环境里产生锈渍污染输送物料。内嵌的轴承部分采用和标准FB204轴承一致的内孔尺寸，适配20mm直径的光轴，内圈的顶丝结构用来锁紧轴径，能补偿一定的轴安装同轴度误差，这点和标准外球面轴承的功能一致，不需要额外加工定位台阶就能完成轴的固定。设计上特意把轴承外圈和塑料座的配合面做了过盈配合的公差带，注塑成型时直接把轴承外圈嵌装在模腔内一体成型，避免了后期压装出现的座体开裂、配合松动问题，同时塑料座的轴承室周边做了加厚的加强筋，

　　从轴承外圈一直延伸到三个安装孔的凸台位置，把轴承承受的径向载荷直接传导到安装固定点，不会因为塑料本身的强度低于金属出现座体变形的问题。实际使用场景里，这类塑料带座轴承常被用在网带输送机的从动辊支撑、小型包装机械的导辊支撑、食品设备的物料输送辊两端，因为本身没有金属锈蚀的风险，不需要做额外的防锈涂装，接触食品级工况时还可以选用符合食品接触要求的塑料原料，满足卫生级生产的要求。从结构细节看，安装孔位置都做了金属衬套嵌件，因为塑料本身的蠕变特性，如果直接用螺丝锁紧塑料孔位，长期受载会出现孔位变形、螺丝松动的问题，嵌装的金属衬套能把螺丝的锁紧力均匀传导到塑料座体上，避免局部应力集中导致的座体损坏，同时衬套的高度和安装座的凸台高度一致，

　　锁紧时不会出现座体被压溃的情况。轴承的密封结构采用双面接触式橡胶密封，能阻挡输送环境里的粉尘、冲洗水进入轴承内部，配合塑料座本身的密封端面，整体防护等级能达到IP54以上，在有喷淋、多粉尘的车间环境里不用额外加装防护盖就能长期运行。和同规格金属座轴承相比，这款塑料座轴承的运行噪音更低，因为塑料本身的阻尼特性比金属好，能吸收轴承运行时产生的部分振动，在对噪音有要求的办公周边小型自动化设备、医用辅助输送设备上使用，能有效降低设备整体运行噪音。设计时还考虑了温度适配范围，选用的工程塑料能在-20℃到80℃的环境里长期工作，覆盖了绝大多数轻工生产场景的环境温度要求，不会因为低温出现脆裂，也不会因为常规生产温度出现软化变形。从安装维护的角度说，塑料座本身的自润滑特性让它不需要在安装面做额外的防锈处理，和铝型材安装框架配合时也不会出现金属间的电化学腐蚀问题，后期维护只需要定期通过轴承上的注油孔补充润滑脂即可，不需要对座体做额外的防腐维护。
