可偏转角度传动万向接头结构设计

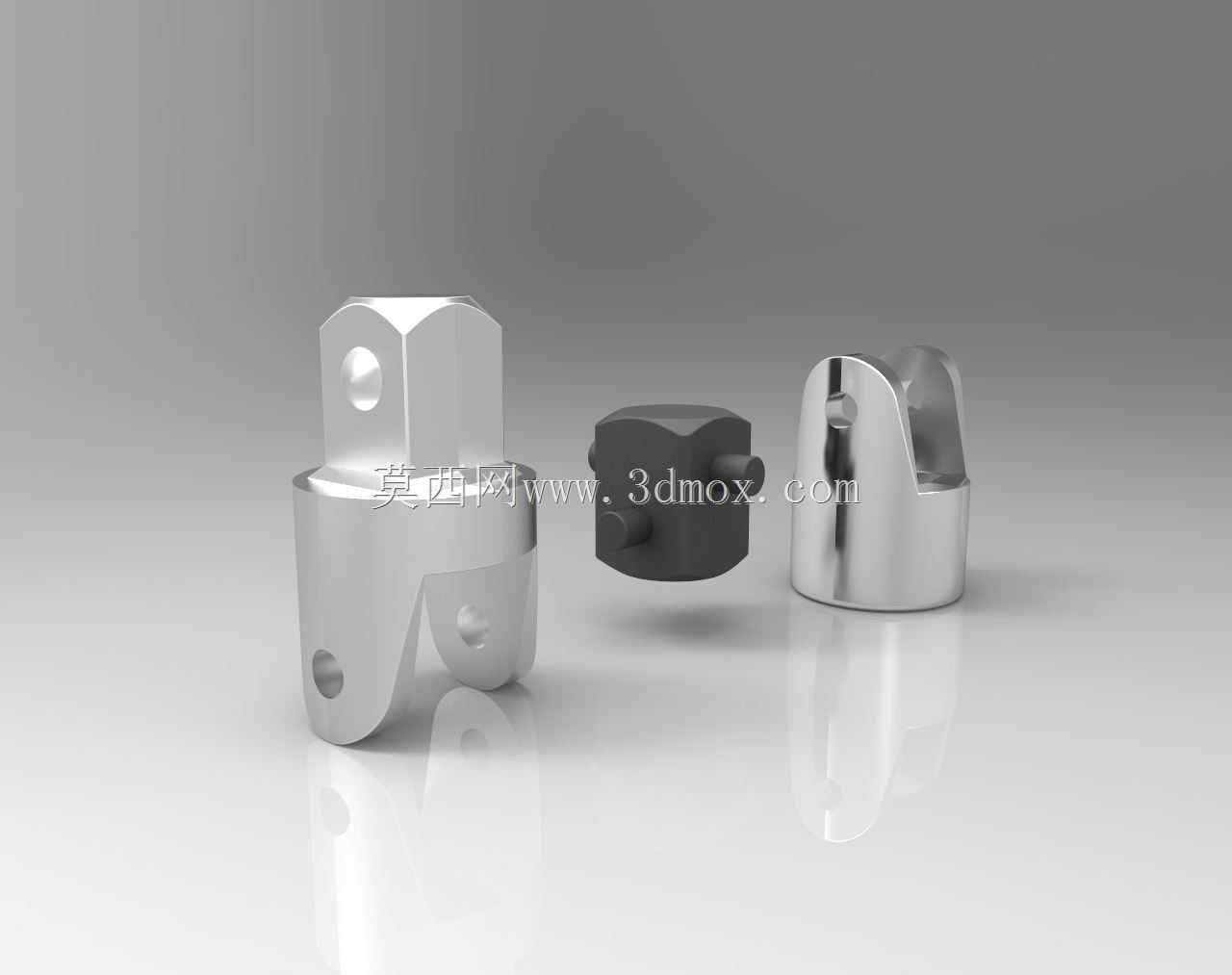

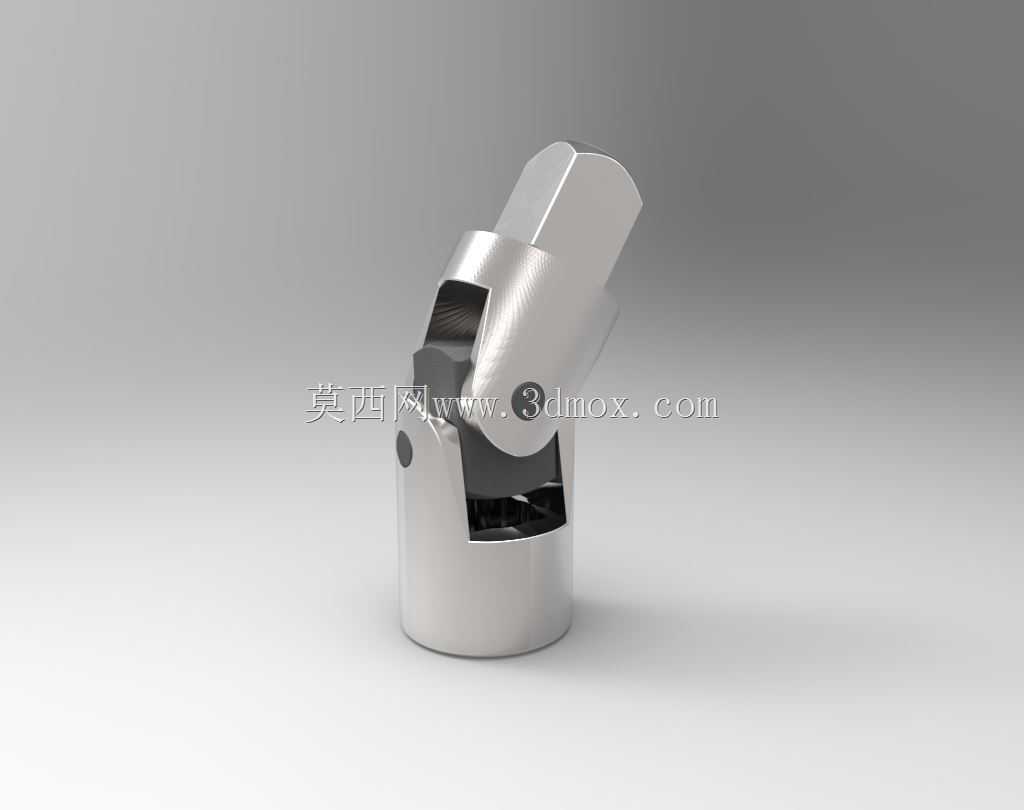

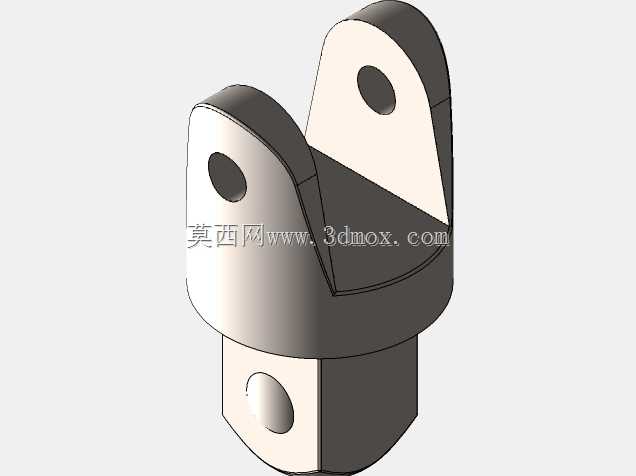

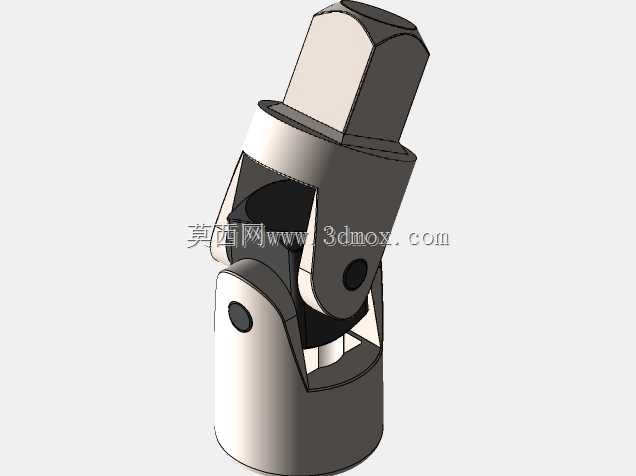

在各类需要轴线存在夹角的动力传递场景中，这类万向接头是解决非共轴传动的核心基础部件，常见于小型工装夹具的角度调节机构、轻工设备的变向传动单元、手动工具的动力输出端，也可用于自动化设备中需要补偿安装同轴度误差的传动链路里，能够在两轴轴线夹角不超过45度的工况下稳定传递旋转扭矩，避免刚性连接因轴系不对中产生的附加弯矩，大幅降低轴系、轴承的异常磨损概率。从结构拆分来看，整个总成分为三个核心组成部分，分别是与动力输入端连接的驱动段、实现角度偏转的十字连接块、以及与负载端对接的底座段，驱动段和底座段的对接端都开有与十字连接块匹配的卡槽，十字连接块的两个互相垂直的轴颈分别嵌入两端的卡槽内，形成两个互相垂直的回转自由度，以此实现两轴之间的角度偏转补偿。设计过程中首先要明确安装边界尺寸，输入端采用外六角结构，方便与套筒、扳手类工具对接传递扭矩，底座段为圆柱结构，可直接插入对应内径的安装孔内，通过侧面的紧定螺钉完成轴向固定，安装时需要预留足够的偏转空间，避免接头摆动时与周边结构发生干涉，通常在接头最大偏转角度下，周边需要预留不小于接头外径1.2倍的活动空间。结构细节上，十字连接块与两端卡槽的配合间隙控制在0.02-0.05mm之间，间隙过大会导致传动回程误差过大，影响传动精度，间隙过小则会在偏转角度较大时出现卡滞，无法顺畅转动；各部件的棱边都做了0.2mm的倒角处理，既避免装配时划伤操作人员，也能减少应力集中，提升部件的抗疲劳强度。实际选型应用时，需要根据传递的额定扭矩匹配接头的规格，这类小型万向接头通常适用于传递扭矩不超过15N·m的轻载传动场景，装配时需要在十字连接块的配合面涂抹少量润滑脂，降低转动过程中的摩擦阻力，延长部件的使用寿命，日常维护中只需要定期检查配合面的磨损情况，当配合间隙超过0.1mm时及时更换连接块即可，不需要整体更换接头，能够有效降低设备的维护成本。
