直列四缸内燃机曲柄连杆机构运动结构

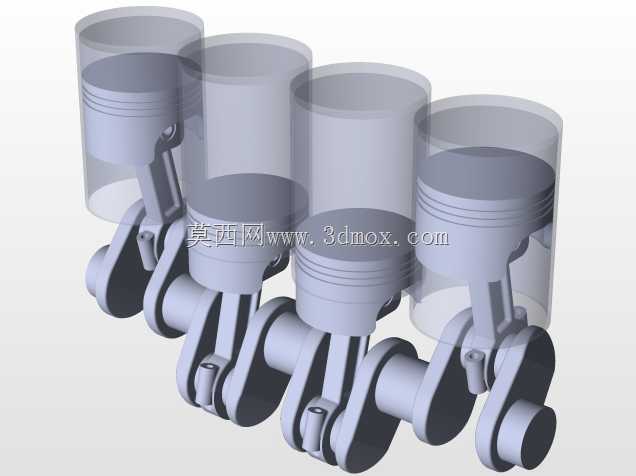

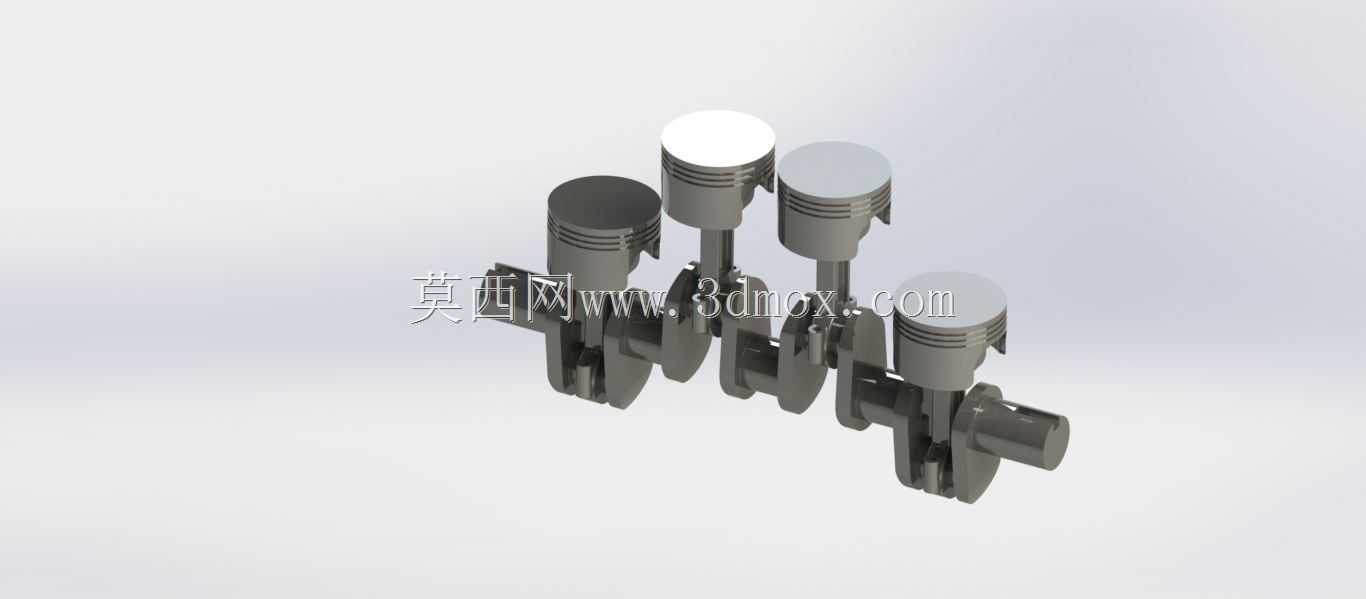

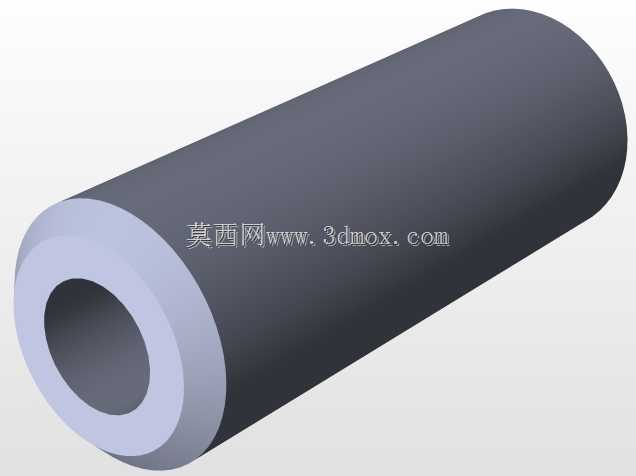

　　这套直列四缸动力单元的曲柄连杆装配结构，核心围绕四冲程内燃机的做功顺序完成运动匹配，在民用乘用车、小型工程机械动力配套场景中应用极为广泛，是小排量动力输出单元的主流结构形式。整套结构的运动逻辑完全遵循内燃机实际工作循环，四个活塞沿气缸轴线做往复直线运动，通过连杆将作用力传递至曲轴的曲柄销处，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，为配套设备提供持续的动力来源。从结构设计逻辑来看，四个气缸沿曲轴轴向等距排布，相邻气缸对应的曲柄销存在固定相位差，能够保证四个气缸的做功行程交替衔接，避免动力输出出现明显的扭矩波动，让曲轴运转过程更平顺，降低整机运转时的振动幅度。活塞部分采用了适配内燃机工作工况的裙部结构设计，

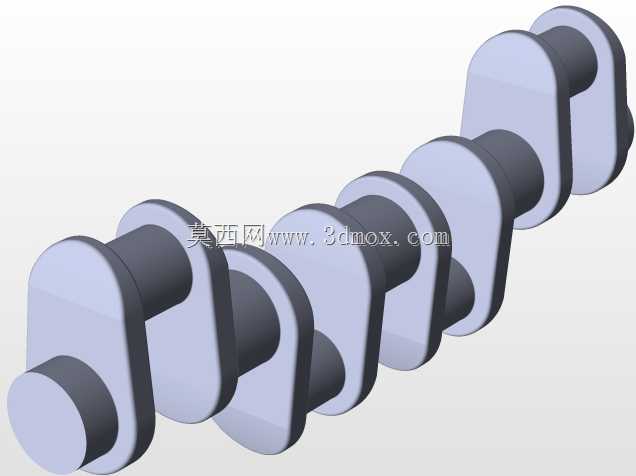

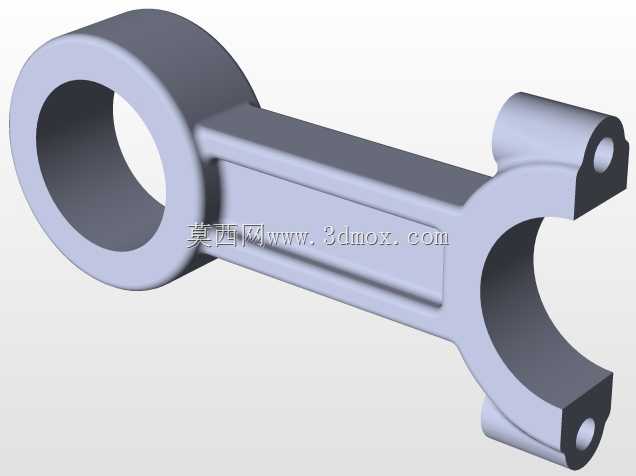

　　能够在往复运动过程中保持与气缸壁的合理配合间隙，既保证运动过程无卡滞，也能配合活塞环实现气缸工作腔的密封，避免做功行程的燃气泄漏影响动力输出效率。连杆采用了典型的大头分体、小头整体的结构形式，小头端通过活塞销与活塞铰接，大头端通过轴瓦与曲轴曲柄销配合，能够在传递动力的过程中适配活塞与曲轴之间的角度变化，保证力的传递路径始终顺畅。曲轴部分的主轴颈与曲柄销之间设置了平衡配重结构，能够抵消活塞连杆组往复运动产生的惯性力，降低曲轴高速旋转时的不平衡量，减少整机运转时的轴承载荷，提升动力单元的使用寿命。从安装边界来看，整套结构的轴向尺寸与径向尺寸完全匹配常规小排量四缸发动机的机舱布置要求，气缸中心距、

　　曲轴主轴颈间距都符合通用动力单元的设计规范，可直接匹配对应的气缸体、气缸盖、配气机构等外围部件完成整机装配，不需要额外调整安装点位。在实际工程应用中，这类结构的运动仿真验证是动力单元开发过程中的必要环节，通过模拟不同转速下的活塞运动行程、连杆摆角变化、曲轴扭矩输出特性，能够提前校核各运动部件之间的运动干涉风险，验证活塞在上止点、下止点位置时与气缸盖、曲轴平衡块的间隙是否符合设计要求，避免后续物理样机试制阶段出现运动卡滞、部件碰撞等问题。同时这套结构的运动关系展示，也能帮助刚接触动力结构设计的从业者快速理解内燃机的核心运动逻辑，掌握曲柄连杆机构的力传递路径、各部件的配合关系，为后续开展动力单元的结构优化、性能提升工作打下基础。

　　在结构细节处理上，各铰接部位的配合公差都参考了内燃机行业的通用设计标准，活塞销与连杆小头、活塞销座的配合间隙，曲轴轴颈与轴瓦的配合间隙，都能满足内燃机高温、高转速工况下的热膨胀补偿需求，保证各运动副在工作温度下仍能保持合适的配合状态，不会出现过热抱死或者间隙过大产生异响的问题。
