家用欧规插脚手机充电插头结构设计

　　日常民用场景里，这类插墙式充电插头是最常见的小功率供电配件，主要承担将市电交流电转换为低压直流电，为手机、小型数码外设提供稳定充电输入的功能，不管是家庭墙面插座、办公室工位插座、公共区域墙面取电点位，都能见到这类结构的产品，适配绝大多数常规86型、118型墙面暗装插座，插合后不会过度挤占相邻插座位的使用空间，这也是结构设计阶段重点考量的安装边界问题。

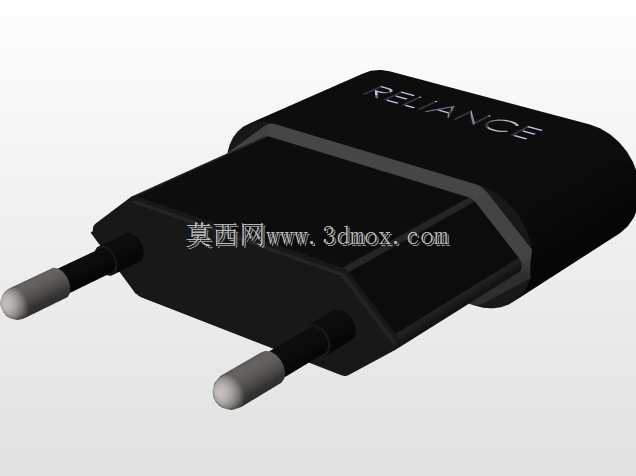

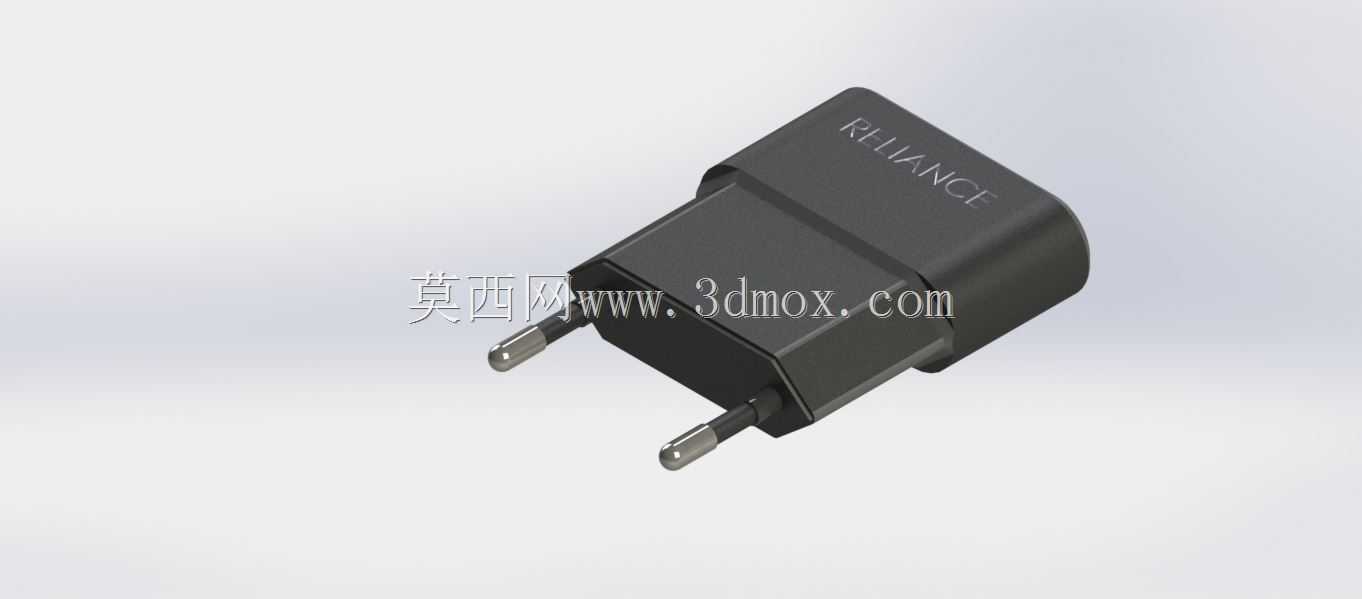

　　从结构设计思路来看，整个壳体采用上下扣合的分体式结构，插脚直接嵌装在壳体下半部分的插脚座内，插脚的位置度公差控制在0.1mm以内，保证插入插座时的顺畅度，不会出现插脚偏斜导致的卡滞、插合不到位问题。壳体表面做了细磨砂纹理处理，既可以提升手持插拔时的摩擦力，避免手滑导致插拔费力，也能减少日常使用中表面划痕的产生，长期使用也能保持外观的整洁度。壳体的棱角位置全部做了R0.8-R1.5mm的圆角过渡，没有尖锐的直角棱边，一方面是满足消费类电子产品的安全规范要求，避免棱角划伤使用者，另一方面也能提升注塑生产时的脱模顺畅度，减少壳体注塑件的应力集中问题，降低跌落时壳体开裂的风险。

　　插脚采用欧规两圆柱插脚的标准规格，插脚直径4.0mm，两个插脚的中心距为19mm，完全符合欧标插座的配合尺寸要求，插脚根部做了加大的定位凸台，插入插座后凸台会贴合插座面板表面，限制插头的插入深度，避免插脚过度插入导致内部接线端受力移位。壳体内部预留了足够的空间容纳AC-DC转换电路板、高压滤波电容、变压器、低压输出端的接线结构，内部的筋位布局完全围绕电路板的固定来设计，不需要额外增加固定螺丝，通过壳体扣合后的筋位压紧就能实现电路板的牢靠固定，既减少了装配工序，也能避免螺丝松脱导致的内部电路短路风险。

　　从实际使用的功能特性来看，这类小功率充电插头的输出功率覆盖5W-18W的常规快充档位，壳体侧面预留了USB输出接口的安装位，接口位置距离壳体边缘的距离控制在3mm以上，插拔数据线时不会出现接口边缘与壳体干涉的问题。整体外形的长宽高尺寸控制在45mm35mm25mm以内，属于非常紧凑的结构尺寸，插在墙面插座上时，向外突出的长度不会超过30mm，不会影响家具、插座保护门的正常闭合，哪怕是沙发背后、电视柜后方这类空间狭窄的插座点位，也能顺利插合使用，不会因为插头尺寸过大导致无法安装。

　　设计过程中还重点考虑了日常使用的耐用性，壳体材料选用阻燃ABS材质，满足UL94-V0的阻燃等级要求，哪怕内部电路出现异常发热，壳体也不会出现明火燃烧的问题。插脚表面做了镀镍处理，既可以提升插脚的导电性能，也能避免长期使用中插脚氧化生锈导致的接触不良问题。上下壳体的扣合位置做了错位止口结构，扣合后缝隙控制在0.1mm以内，日常使用中泼溅的少量水渍、灰尘不会轻易进入壳体内部，提升产品的环境适应能力。另外，壳体表面的品牌标识区域采用凹陷式镭雕设计，不会因为长期手持摩擦导致标识磨损脱落，标识位置设置在壳体的上表面正中央，插在插座上时可以清晰看到品牌标识，也不会被插脚、数据线遮挡。

　　在结构验证阶段，这类插头需要经过10000次以上的插拔寿命测试，插脚与内部接线的连接位置采用铆压结构，避免焊接点长期受力脱落，插脚的插拔力控制在30N-50N之间，既不会因为插拔力过小导致插头容易从插座上脱落，也不会因为插拔力过大导致插拔困难。内部电路板的布局将高压区域和低压区域做了明确的隔离筋分隔，高压区域的爬电距离满足6mm以上的安全要求，避免高压端与低压端之间出现拉弧短路的问题。整体重量控制在30g左右，插在墙面插座上时，不会因为自身重量过大导致插座面板受力变形，哪怕是使用多年的老旧插座，也能稳定固定不会松脱。
