内燃机活塞曲柄连杆运动机构结构设计

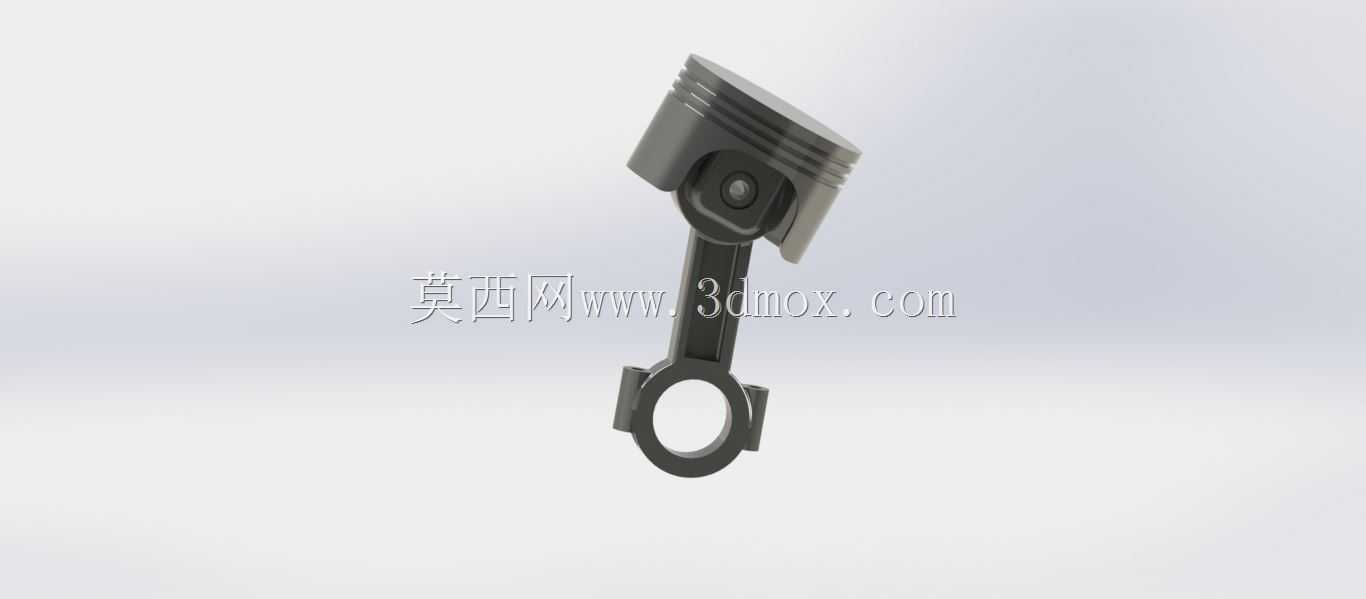

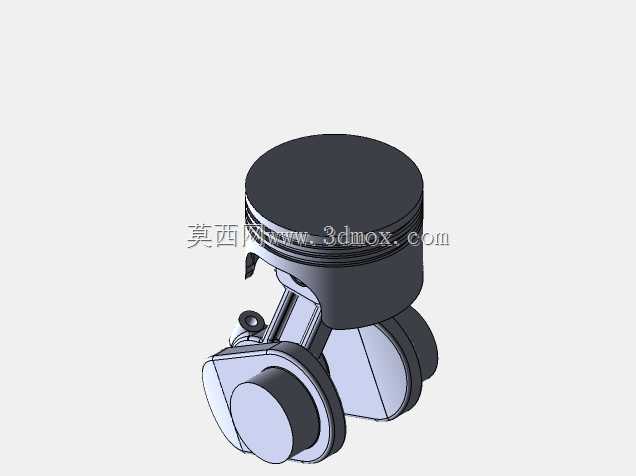

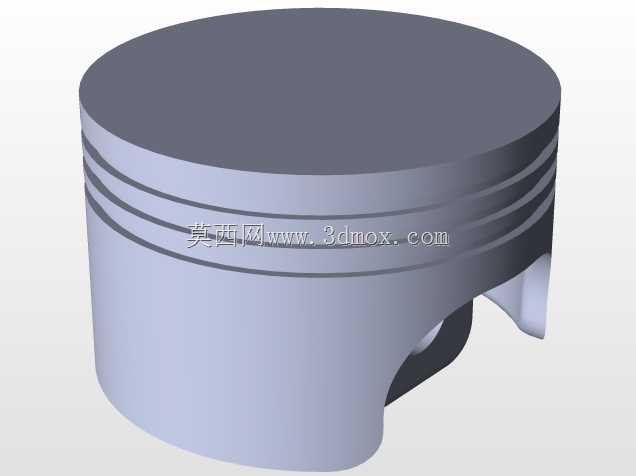

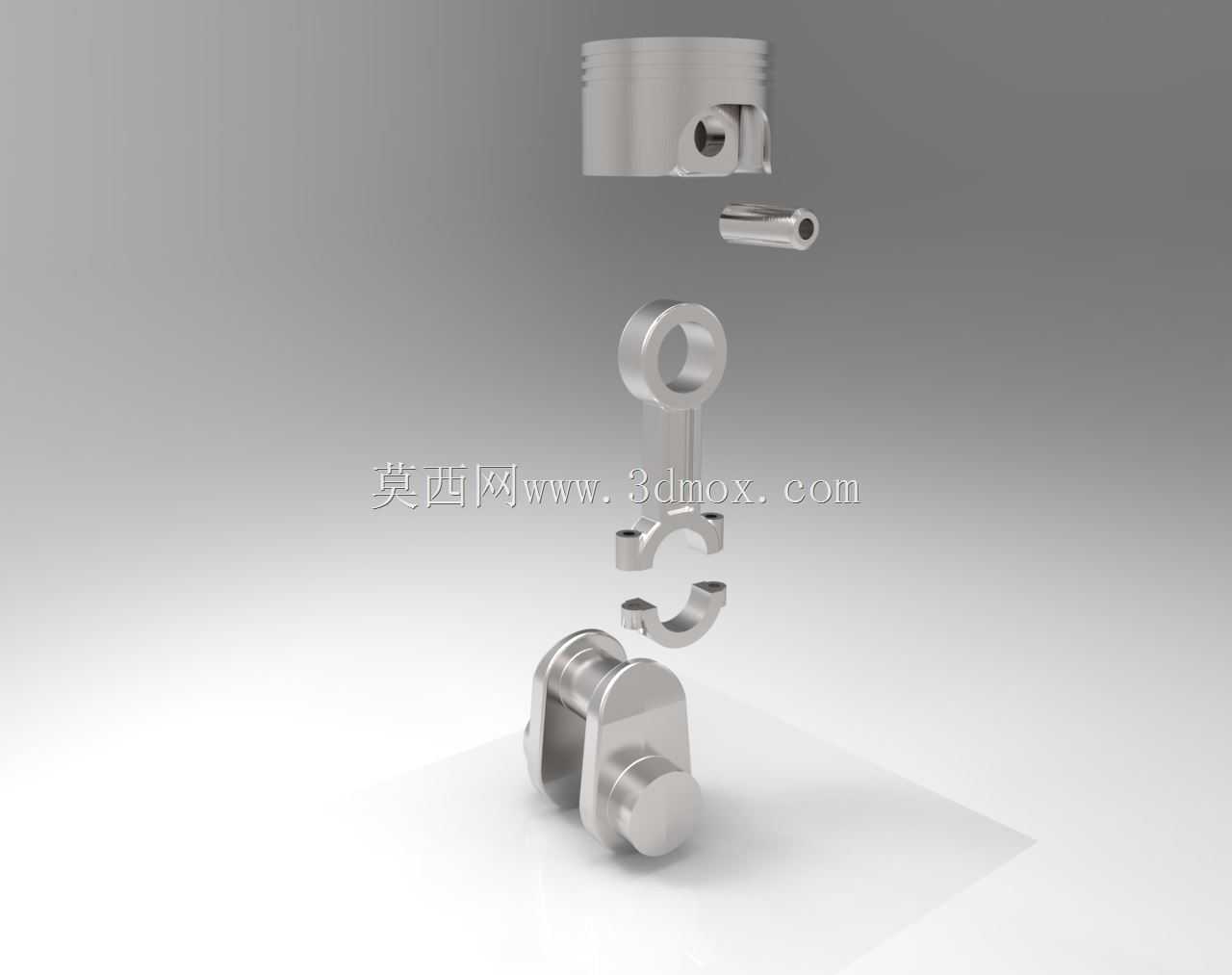

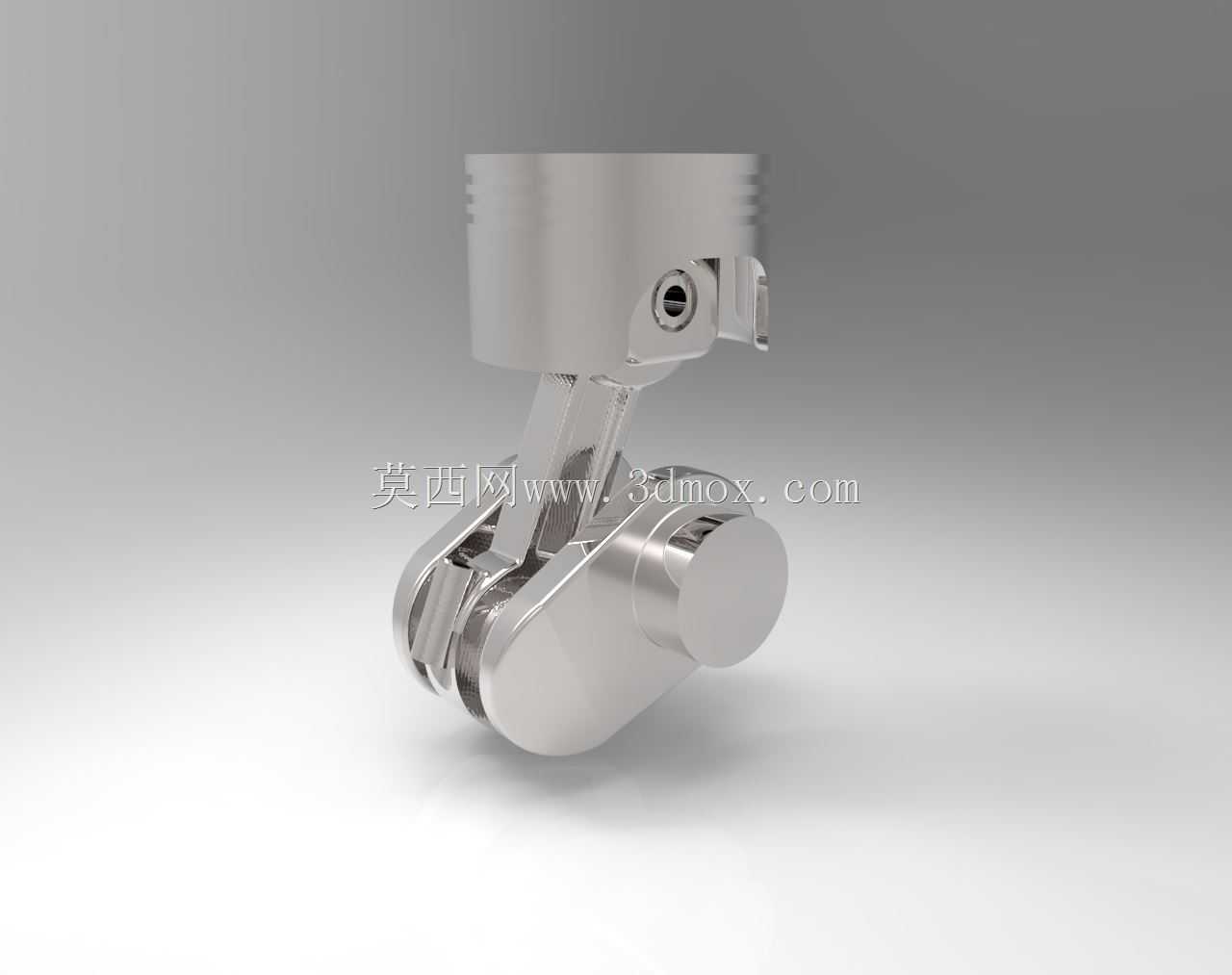

　　这套活塞连杆曲柄组合机构，是往复式内燃机核心动力转换单元的具象化结构呈现，日常在小排量通用汽油机、摩托车动力单元、小型农用机械动力端的结构设计验证环节应用频次极高，很多刚接触动力总成设计的工程师，都会先从这套基础机构的运动仿真入手，理解内燃机从直线往复运动到旋转运动的能量转换逻辑。从实际装机的边界条件来看，这套机构的设计完全贴合量产机型的装配逻辑：活塞头部预留了三道环槽的安装位置，最上方两道为气环槽，用来密封燃烧室的高压燃气，避免做功冲程的燃气下窜到曲轴箱，最下方一道为油环槽，用来刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞裙部做了适配缸径的微椭圆型线设计，冷态装配时裙部与缸壁保留0.02-0.04mm的配合间隙，

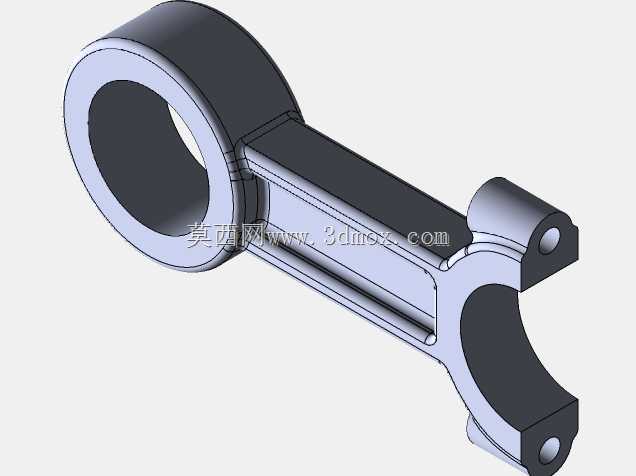

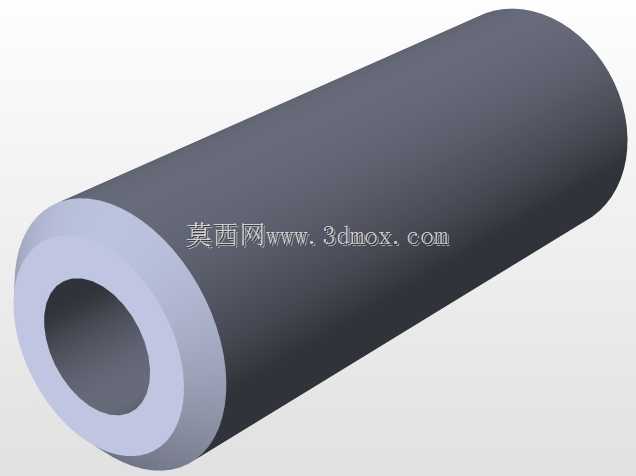

　　热态工况下裙部膨胀后刚好能和缸壁形成稳定的滑动配合，既不会出现敲缸异响，也不会因为间隙过小导致拉缸故障。活塞销采用全浮式设计思路，销孔与活塞销的配合间隙控制在0.005-0.01mm区间，常温下活塞销可以在销孔内缓慢转动，工作时销座受热膨胀后配合间隙趋于零，既保证了传动的同轴度，也能让活塞销的磨损均匀分布在整个圆柱面上，延长部件使用寿命。连杆部分采用了工字形截面的锻造结构设计，相比等截面的圆杆结构，工字形截面在相同重量下能获得更高的抗弯和抗扭刚度，能承受做功冲程瞬间的爆发压力冲击，以及往复运动产生的惯性力拉扯。连杆小头端压入了铜质衬套，和活塞销形成滑动摩擦副，衬套内表面开有布油槽，曲轴旋转时飞溅上来的润滑油会顺着油槽进入摩擦面，

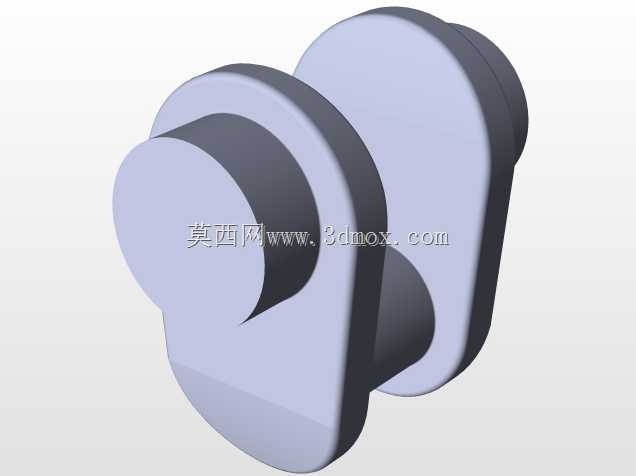

　　形成稳定的油膜降低磨损。连杆大头端做了分体式设计，通过两根连杆螺栓和曲柄销连接，轴瓦安装位置预留了合适的过盈量，装配时轴瓦背面和连杆大头孔紧密贴合，保证散热效率和定位精度，轴瓦内表面的油槽和曲轴内部的油道连通，压力润滑油会持续输送到摩擦面，避免高速运转时出现烧瓦抱轴的故障。曲柄部分采用了整体式的平衡配重设计，配重块的重心偏移方向和活塞连杆组件的运动方向相反，运转时能抵消大部分一阶往复惯性力，降低整机的振动水平。曲柄销和主轴颈的连接位置做了大圆角过渡处理，避免应力集中导致的曲轴疲劳断裂，圆角位置经过表面淬火处理，硬度达到HRC55以上，能承受长期交变载荷的冲击。从安装边界来看，这套机构的轴向尺寸完全适配单缸卧式汽油机的曲轴箱空间，活塞在上止点位置时，活塞顶面和气缸盖底面的压缩余隙控制在0.8-1.2mm，既保证了足够的压缩比，也不会因为余隙过小导致活塞碰撞气门或者缸盖。做运动仿真时，可以直观观察到活塞在上下止点位置的换向冲击，以及连杆在不同曲轴转角下的摆角变化，能帮助设计人员验证曲柄连杆比的合理性——通常曲柄半径和连杆长度的比值控制在1/3.2到1/3.8区间，这个比值下活塞的侧压力、连杆的摆角、曲轴的受力状态都能达到比较均衡的状态，比值过大则活塞侧压力会显著升高，加剧缸壁的磨损，比值过小则会让整机的轴向尺寸变大，增加动力单元的整体重量。实际设计过程中，还要考虑不同工况下的热膨胀量差异，活塞采用铝合金材质，热膨胀系数比铸铁缸套大很多，

　　所以活塞裙部的型线设计要做针对性的补偿，冷态下裙部直径略小于缸径，热态下膨胀后刚好达到最佳配合间隙。活塞销的两端要安装卡簧限位，防止工作时活塞销轴向窜动刮伤气缸壁，连杆螺栓的预紧力要严格按照工艺要求控制，预紧力过大可能导致螺栓塑性变形断裂，预紧力过小则会导致连杆大头结合面出现间隙，运转时产生冲击异响甚至轴瓦移位。这套机构的运动逻辑也能延伸应用到往复式压缩机、柱塞泵等需要实现旋转运动和直线往复运动转换的设备上，只是不同应用场景下的受力方向、载荷大小、润滑方式会有一定差异，核心的运动转换原理是完全相通的。做三维建模时，要特别注意各个运动副的配合约束设置，活塞和气缸之间设置滑动配合，活塞销和活塞销孔、连杆小头衬套之间设置转动配合，连杆大头和曲柄销之间设置转动配合，曲柄主轴颈和曲轴箱轴承座之间设置转动配合，约束添加完成后可以通过拖动曲轴旋转，检查整个机构是否存在运动干涉，比如活塞在下止点位置时，连杆是否会和曲轴箱的平衡块让位槽发生碰撞，活塞在上止点位置时，气门开启的最大升程是否会和活塞顶面的气门避碰坑发生干涉，这些细节都是实际结构设计中必须反复验证的内容，直接关系到整机运行的可靠性。
