三色绞合普通电线结构三维设计

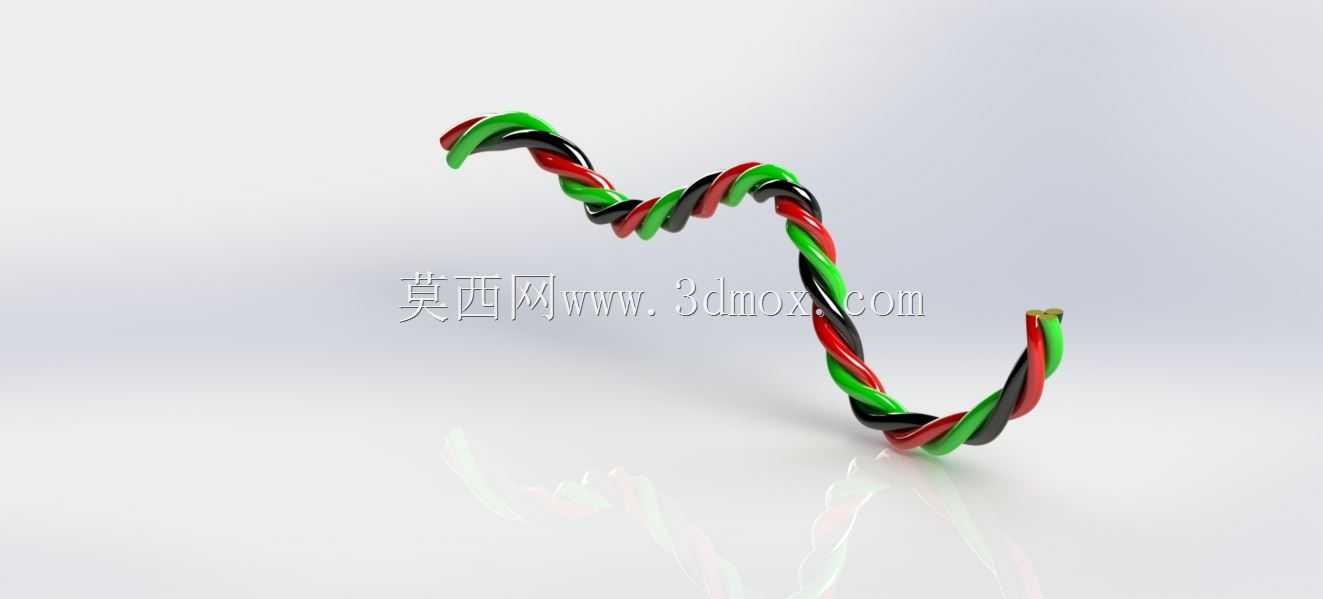

　　在低压电气布线、设备内部接线、小型机电产品回路搭建场景中，绞合型多色绝缘电线是应用频次极高的基础导电部件，本次呈现的三色绞合电线结构，核心针对柜内短距离接线、信号回路分色识别、小功率供电回路的布线需求设计，区别于单股硬线，绞合结构的柔性表现更适配设备内部存在弯折、走线空间受限的安装场景，能减少布线过程中绝缘层因反复弯折产生的应力开裂风险。从实际使用维度看，这类三色绞合电线常被用于三相小功率回路的相序区分、直流回路正负极与接地端的分色标识，安装时无需额外套号码管即可通过绝缘层颜色快速区分线芯功能，能大幅降低现场接线的错接概率，也便于后期设备维护时的线路排查。设计过程中首先确定单根线芯的结构基准，每根线芯内部为多股细铜丝绞合的导体结构，

　　外部包覆不同颜色的PVC绝缘层，绝缘层厚度满足低压500V以下工况的绝缘耐压要求，三根线芯采用等节距绞合的方式成型，绞合节距控制在单根线芯外径的8-12倍区间，节距过大会导致绞合结构松散，布线时容易出现单根线芯鼓出、排列不齐的问题，节距过小则会让线缆整体硬度过高，损失柔性弯折性能，无法适配狭小空间的走线弯折需求。外形尺寸层面，单根带绝缘层的线芯外径控制在1.5mm-2.5mm区间，适配常见的冷压端子、接线端子排的压接尺寸范围，绞合完成后的整体线缆外径不超过6mm，能顺利穿过设备柜体上的标准过线胶圈、走线槽的预留间隙，安装边界上，线缆的最小弯折半径不小于线缆整体外径的4倍，布线时如果弯折半径小于该阈值，

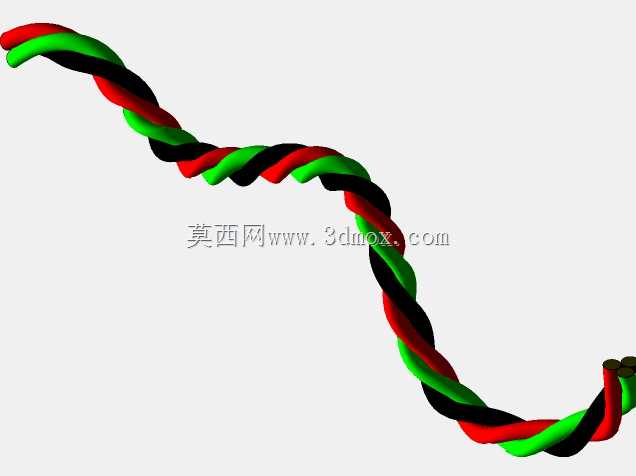

　　会导致内部线芯的绝缘层受挤压破损，或是内部铜丝出现断股，提升回路接触电阻过大的风险。结构建模时，单根线芯的导体部分采用扫掠特征生成，先绘制单股铜丝的圆形截面，沿螺旋路径扫掠后通过圆周阵列形成多股绞合的导体结构，外部绝缘层同样沿对应螺旋路径扫掠生成，保证绝缘层与内部导体的同轴度，避免出现绝缘层厚薄不均的问题，三根独立线芯再沿中心公共轴线做螺旋阵列，绞合过程中通过参数控制每根线芯的旋转角度与轴向进给量的匹配关系，保证三根线芯之间紧密贴合但不出现过度挤压导致的绝缘层变形，表面涂层效果还原实际PVC绝缘层的哑光质感，没有多余的反光结构，和实际工业场景使用的电线外观保持一致。实际选型使用时，这类绞合电线的载流量匹配单根线芯的导体截面积，1.

　　5平方规格的线芯可承载10A以内的持续工作电流，适配小功率电机供电、控制回路信号传输、传感器接线等场景，安装过程中可根据实际走线长度随意裁剪，端部剥除绝缘层后即可压接对应规格的冷压端子接入端子排，绞合结构本身具备一定的抗拉伸能力，在常规布线拖拽过程中不会轻易出现线芯拉断的问题，同时多色绞合的结构相比平行排布的多芯线，在布线时更不容易出现线芯之间互相缠绕打结的情况，能提升现场布线的作业效率。需要注意的是，这类电线的绝缘层材质为普通PVC，不适用于高温环境、有油污腐蚀的场景，在存在切削液、机油飞溅的设备区域布线时，需要额外套波纹管做防护，避免绝缘层被腐蚀老化导致绝缘失效，建模过程中还原的绞合纹理、绝缘层分色、端部铜芯裸露的结构细节，可直接用于设备布线仿真、装配干涉检查、电气布局演示等场景，能直观呈现线缆在设备内部的走线状态，提前排查布线过程中可能出现的结构干涉、弯折半径不足等问题，减少实际装配时的布线返工。
