老式滑轮齿轮传动结构机械设计图纸

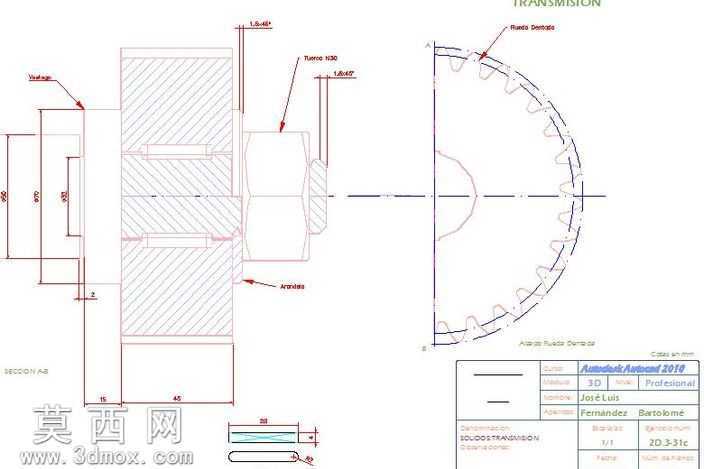

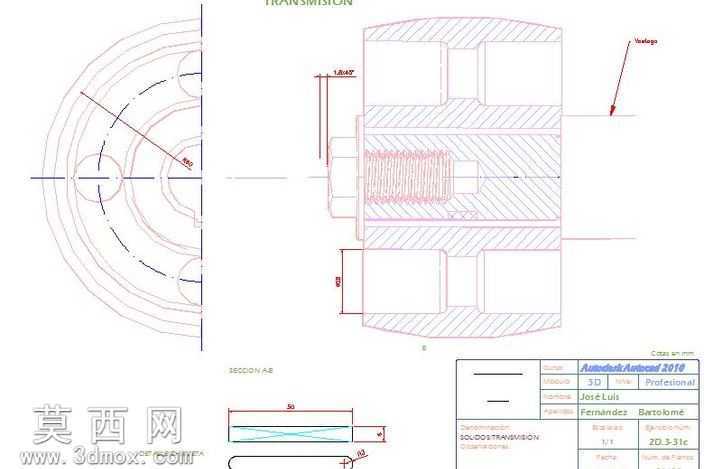

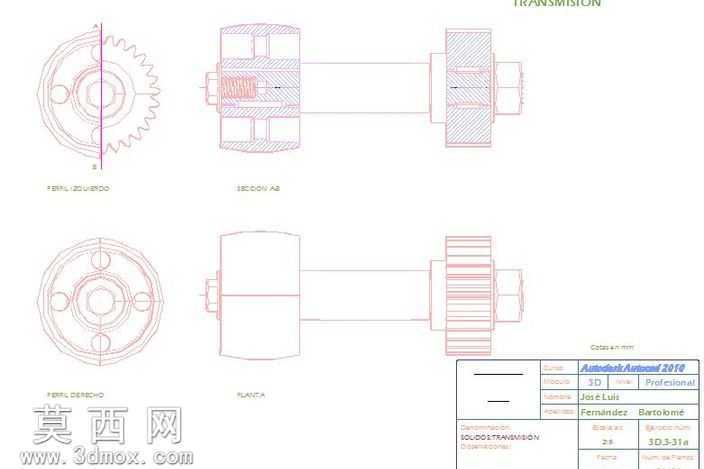

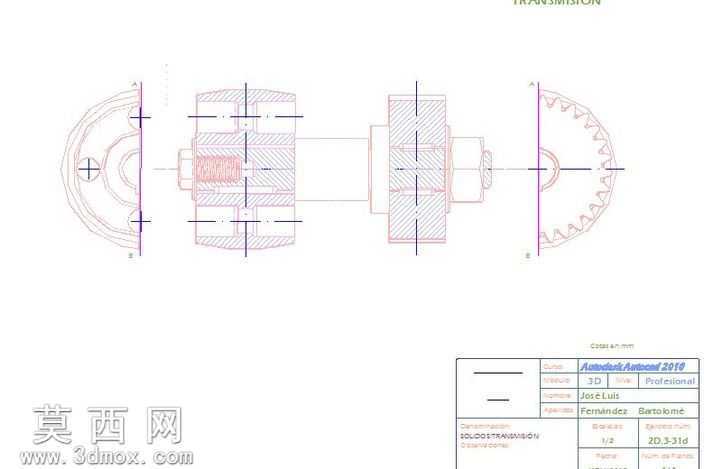

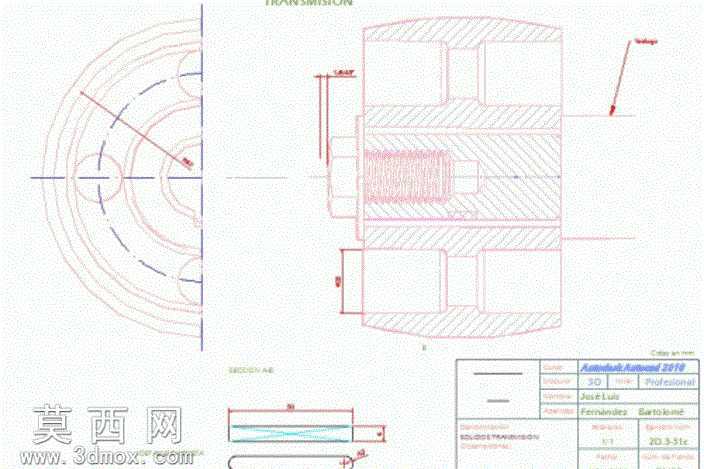

本套设计图纸还原了上世纪80年代斜方形绘图员练习所用的滑轮与齿轮组合传动结构，整体采用AutoCAD进行二维工程图绘制，完整呈现了该传动组件的剖面结构、外形轮廓与尺寸标注逻辑。从图纸呈现的结构来看，该传动组件采用同轴嵌套式布局，核心传动区域集成了齿轮啮合结构与滑轮导向结构，剖面视图清晰展示了内部轴孔、卡槽、传动齿面的排布关系，左侧的同心圆视图对应滑轮的端面轮廓，标注了不同直径的尺寸基准与安装定位线，右侧的全剖视图则完整展现了组件的轴向分层结构，从外端的连接轴段到内部的齿轮容纳腔、滑轮安装位，每一处结构的壁厚、配合间隙都通过红色标注线明确标注，完全遵循机械制图的国家标准规范。在绘制思路上，设计者首先确定了组件的中心对称轴线作为绘图基准，先绘制外部方形壳体的轮廓线，再逐步向内推导内部传动件的安装位置，通过剖面线的疏密区分不同的零件区域，齿轮啮合区域的齿形轮廓采用简化示意画法，既保证了结构表达的清晰性，也符合当时手绘练习转CAD绘图的过渡阶段特征。图纸右下角的标题栏区域预留了零件名称、材料、比例、设计审核等标准信息栏位，整体绘图线条工整，尺寸标注链完整，没有出现封闭尺寸链的错误，安装定位孔、配合轴段的公差标注虽然采用简化形式，但明确了各零件的装配关系。这套图纸不仅还原了早期机械绘图练习的典型内容，也清晰展现了滑轮与齿轮组合传动的基础结构逻辑，可作为机械制图入门练习的参考素材，也可基于该二维图纸进行三维建模的逆向还原，通过拉伸、切除、阵列等三维建模命令，将二维轮廓转化为可装配的三维实体模型，进一步验证该传动结构的运动合理性与装配干涉情况，帮助学习者理解二维工程图与三维模型之间的对应转换关系，掌握机械传动结构的基础设计逻辑与制图规范。
