双色胶柄防滑省力尖嘴钳结构设计

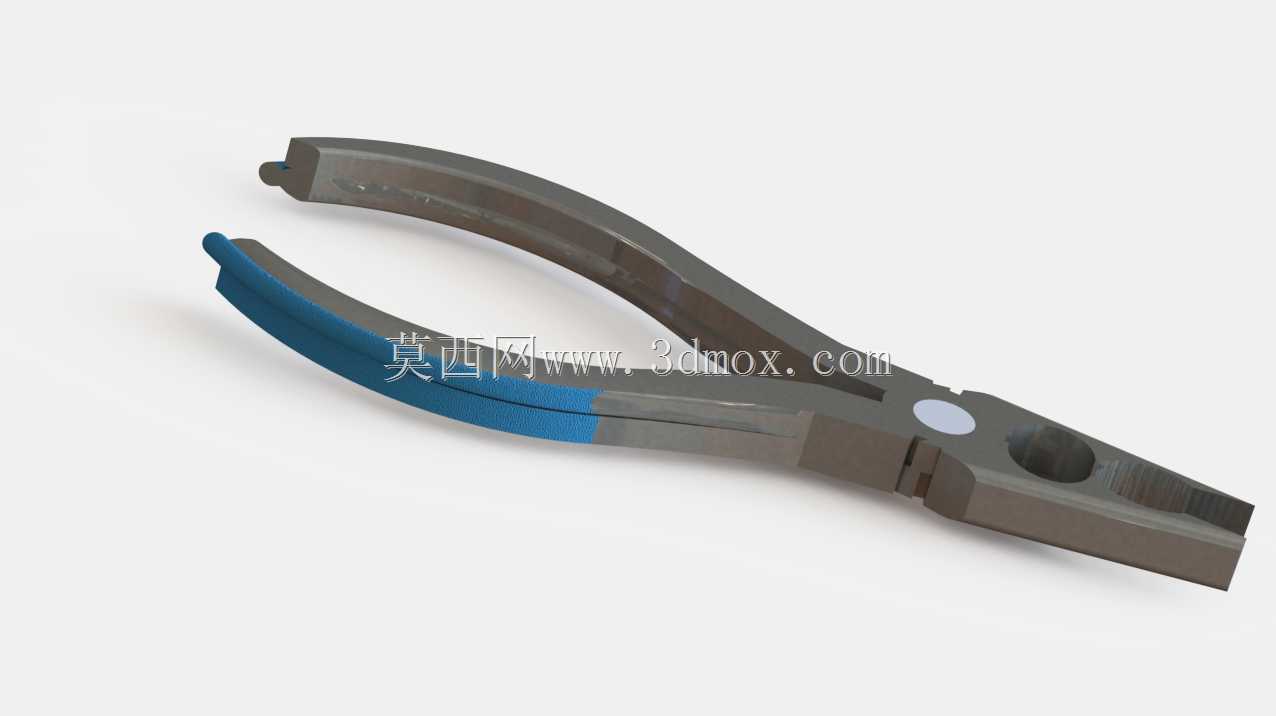

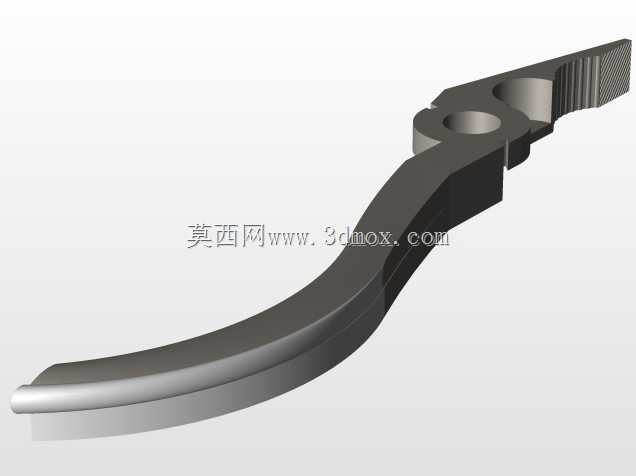

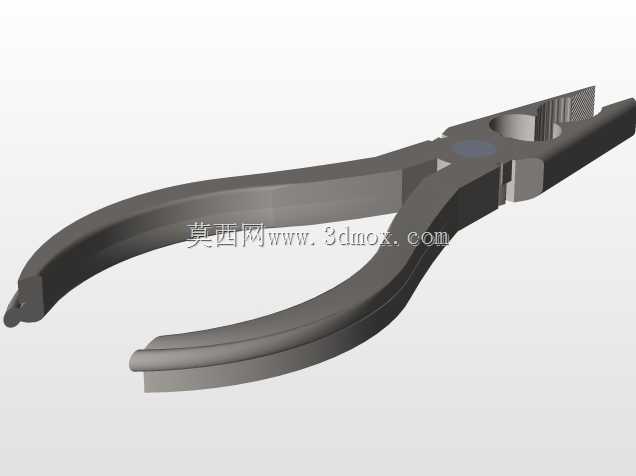

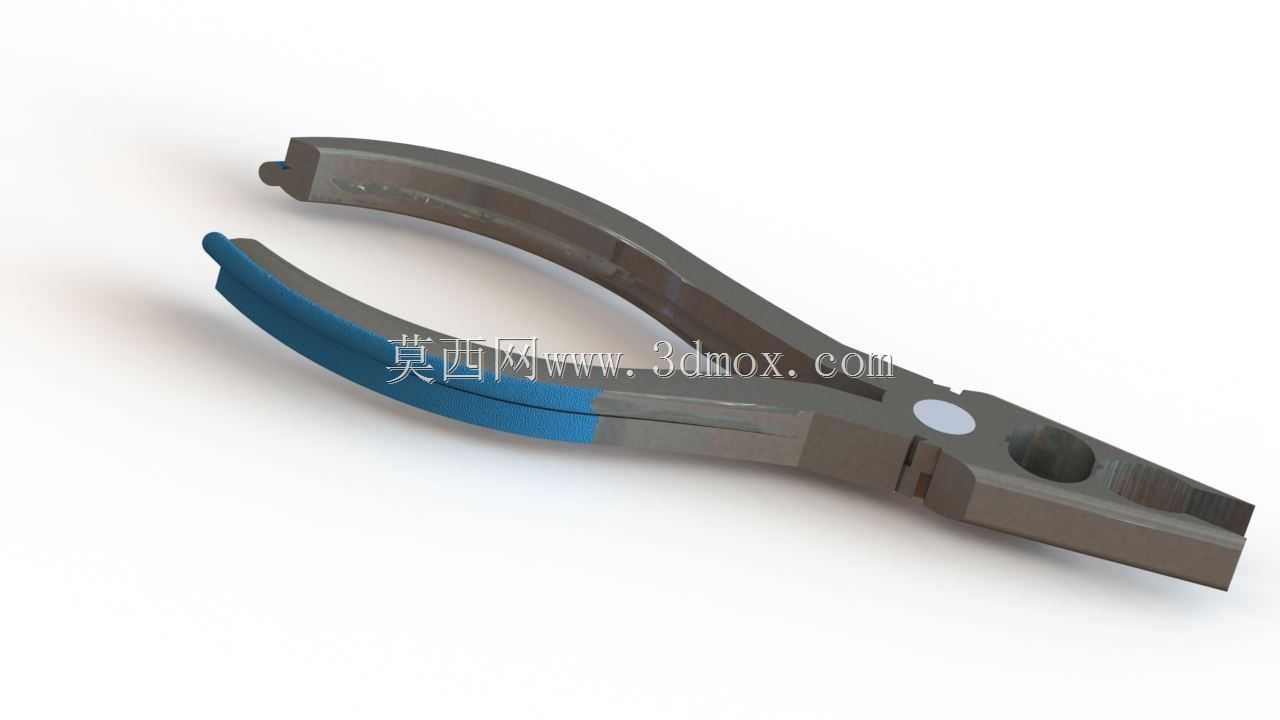

这款钳具的结构设计围绕手动夹持作业的实际工况展开，首先从作业场景来看，这类钳具广泛覆盖电子元器件引脚修整、细金属丝弯折剪切、狭小空间内的零件夹持定位等场景，在设备装配、家电维修、五金加工、线束整理等一线作业环节都属于高频使用的手动工具，相比普通平口钳，尖嘴结构的钳头能够深入狭窄的装配间隙，完成普通钳具无法触及的操作。从功能特性上看，钳头部分整合了夹持平面与剪切刃口，夹持面做了细密的齿纹处理，能够在夹持小尺寸零件时提供足够的静摩擦力，避免零件滑脱，剪切刃口的开合间隙控制在微米级，能够顺利剪切直径1mm以内的铜丝、铁丝等常见线材，不会出现刃口错位导致的剪切卡滞问题。钳身的铰接位置采用了销轴铆接结构，铆接松紧度经过反复调校，既保证钳身开合顺畅无卡滞，又不会出现左右晃量过大导致的夹持精度下降问题，铰接处的圆形轴孔做了倒角处理，能够减少销轴转动过程中的磨损，延长工具的整体使用寿命。手柄部分采用双色复合结构，内层为硬质结构层与钳身金属部分紧密贴合，保证力的传递效率，外层为软质防滑胶层，贴合人手握持的弧度做了曲面过渡，在施加较大握力时能够分散手掌局部的压力，减少长时间作业带来的手部疲劳，胶层表面做了细微的防滑纹理，即使手上沾有少量油污也能保证握持的稳定性。设计过程中重点平衡了钳身的力臂比例，将铰接点到手柄握持区的力臂长度设置为钳头夹持端力臂长度的3.2倍，借助杠杆原理放大握持力，在剪切较硬线材时不需要施加过大的握力就能完成剪切操作。外形尺寸上，整钳总长度控制在160mm左右，钳头尖端的宽度仅为2mm，能够伸入宽度3mm以上的狭窄缝隙内完成作业，钳身最大开合角度为45度，对应钳头最大开口尺寸为18mm，能够满足绝大多数常规小尺寸零件的夹持需求，整体结构没有多余的突出棱角，在工具箱内收纳时不会与其他工具发生卡挂，手柄末端做了圆弧收边处理，握持时不会硌伤手掌。建模过程中通过放样命令完成钳身曲面的过渡构建，对所有棱边做了圆角处理，既符合实际产品的加工工艺要求，也还原了真实产品的握持手感，钳身金属部分的结构做了等强度优化，在保证结构强度满足剪切受力要求的前提下，尽可能减少不必要的材料冗余，控制整体工具的重量，降低长时间手持作业的负荷。
