手动精密研磨抛光工装夹具结构

这套手动研磨工装主要面向小批量精密零件的平面研磨、抛光工序场景，常见于五金精密件、小型光学配套金属件、液压阀芯类零件的终加工工序，适配没有自动研磨设备的小型加工车间、维修工位以及打样实验室使用，可替代纯手持研磨的操作方式，大幅降低操作人员的技能门槛，同时提升加工面的平面度与一致性。

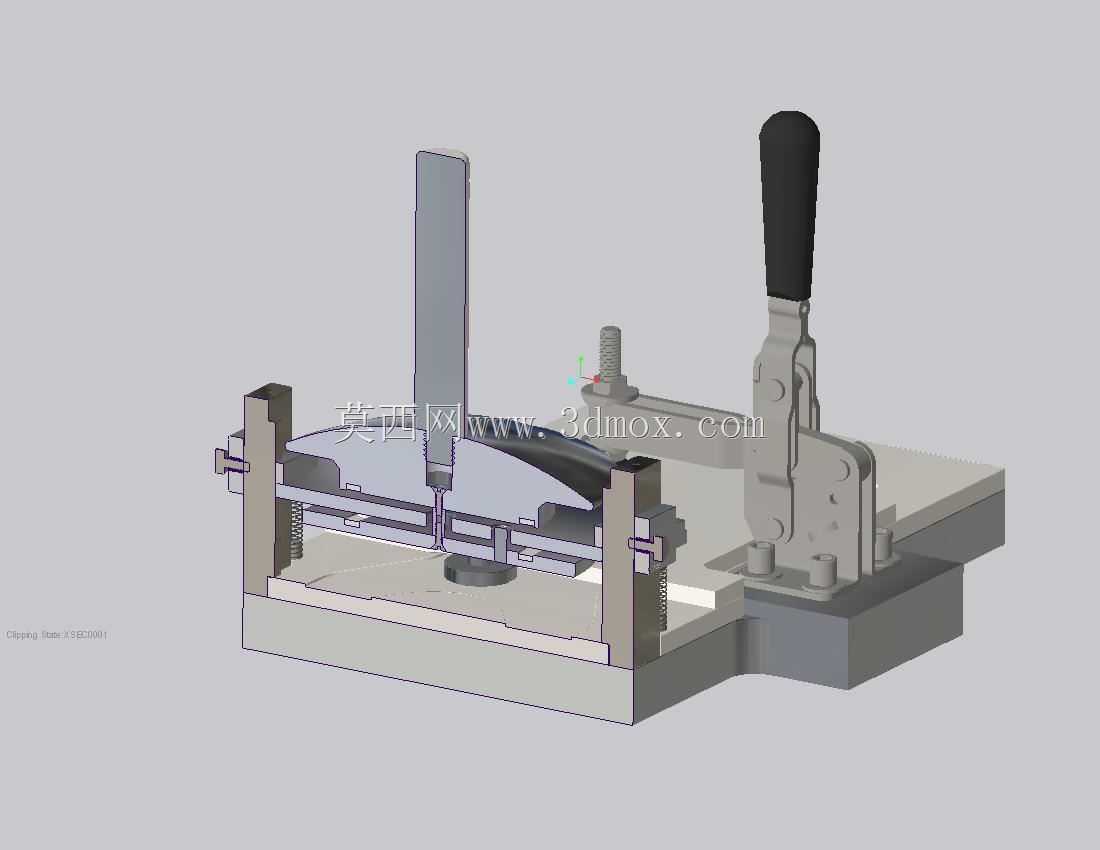

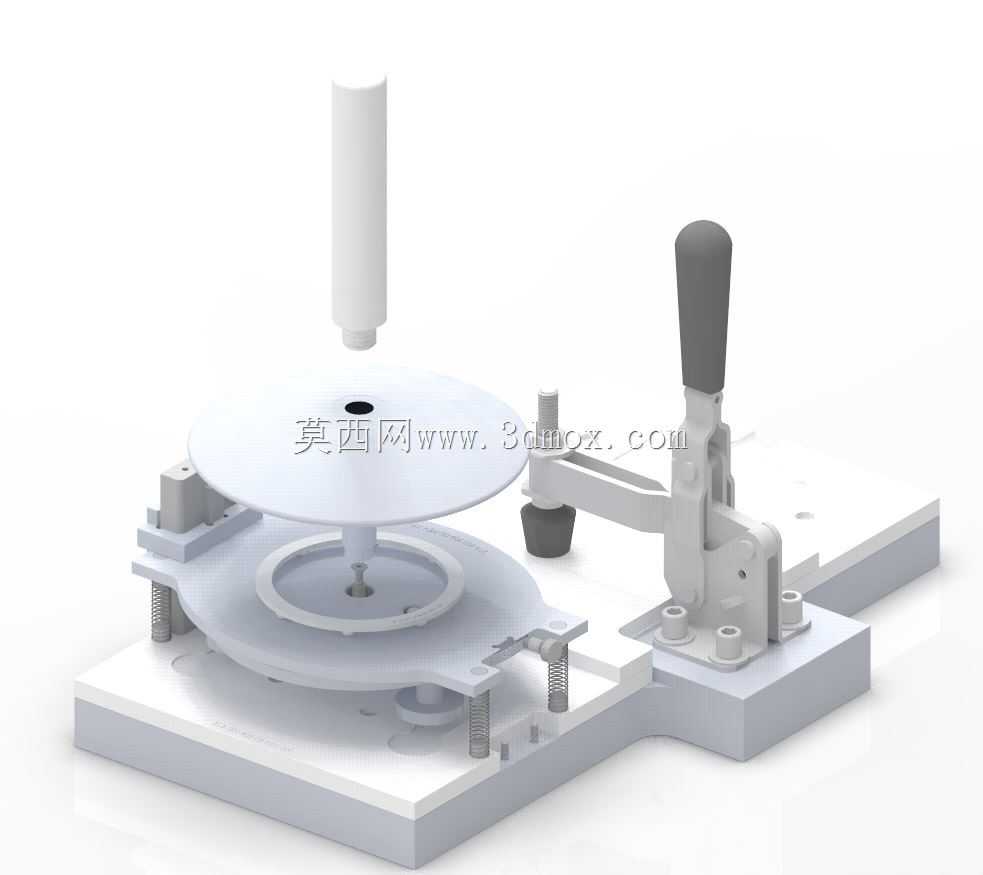

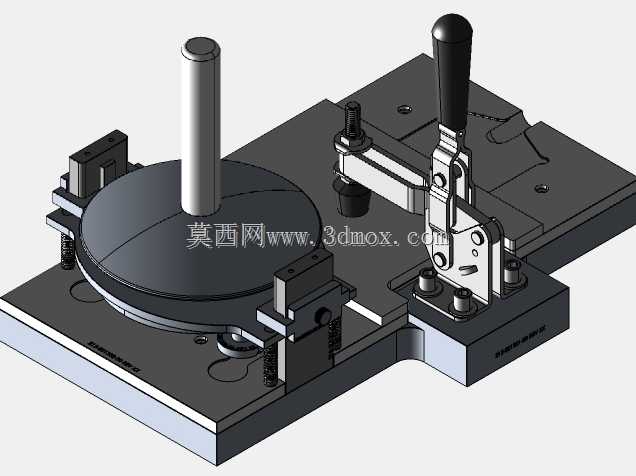

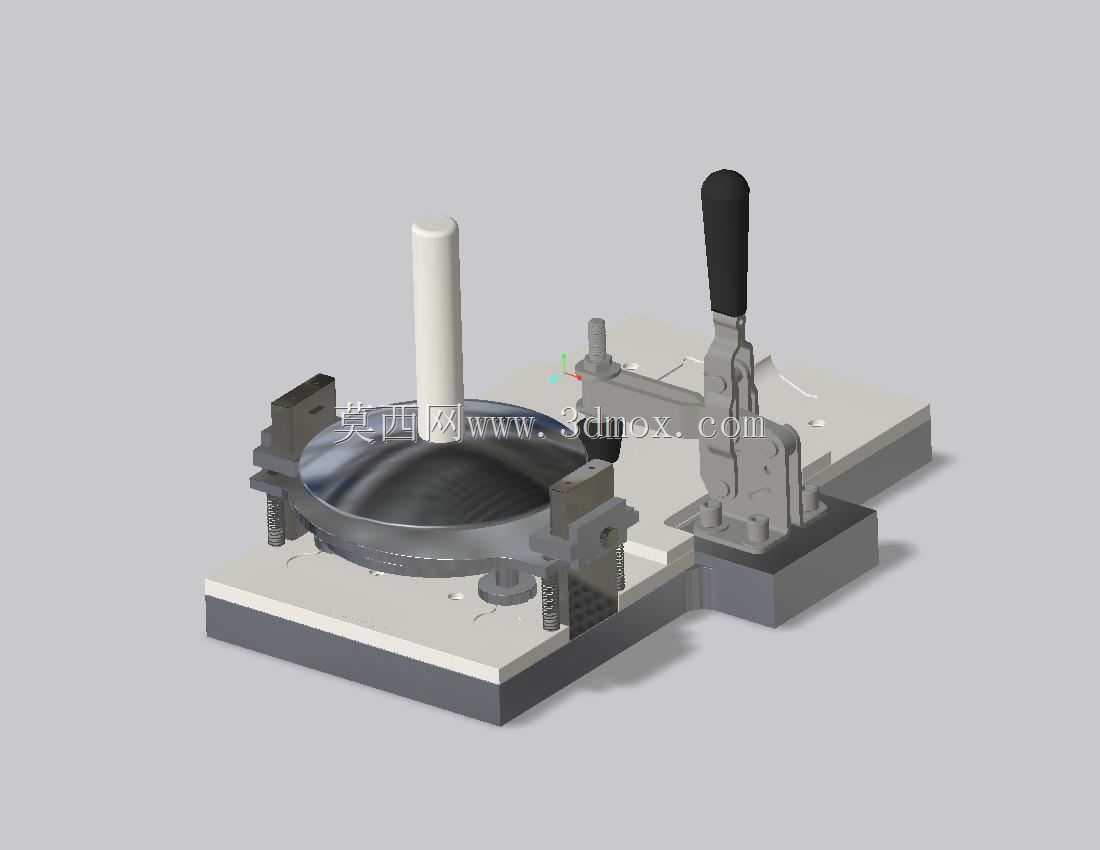

从结构功能来看，整套工装采用双层浮动盘式装夹结构，底部基座通过可调支撑弹簧连接下层承托盘，可根据待加工零件的厚度、研磨压力需求调整弹簧预紧量，保证研磨过程中盘面受力均匀，避免出现边缘塌角、平面度超差的问题。上层设置限位压盘，待加工的盘类、环类零件可直接放置在上下盘之间的定位槽内，侧边的快速夹钳结构可实现一键锁紧与松脱，无需额外拧动螺栓，单批次零件装夹时间可缩短至数秒，适配小批量多品种的加工切换需求。侧边配套的立式导向柱用于安装研磨头，可适配不同粒度的研磨棒、抛光盘，导向柱与基座的垂直度经过校准，保证研磨过程中施力方向始终垂直于工件基准面，避免出现加工斜面、偏磨的问题。

设计思路上优先考虑了手动操作的人机工程特性，夹钳操作手柄设置在基座侧方，握持位置符合人手自然操作高度，长时间操作不易产生疲劳；所有与工件接触的定位面均做了倒角处理，避免装夹过程中刮伤零件已加工表面；基座底部预留了标准台钳装夹槽，可直接固定在常规钳工台、工作台上使用，无需额外制作安装底座。

安装边界方面，整套工装整体为台式布局，基座采用矩形平板结构，长宽尺寸适配常规钳工工位的摆放空间，操作时无需预留过大的周边避让空间，夹钳开合行程覆盖常见小型精密零件的厚度范围，上下研磨盘的同轴度通过中心定位销保证，更换不同规格的定位盘即可适配不同外径的工件，无需整体更换工装主体。浮动支撑结构的行程设置在合理区间，既可以抵消手动施力的不均匀波动，又不会因为浮动量过大导致工件倾斜，研磨过程中操作人员只需握持研磨头沿导向柱做上下进给，配合手动转动上层压盘即可完成整个平面的研磨加工，加工出的零件平面度可稳定满足精密装配的公差要求，相比纯手持研磨的废品率有明显降低。
