骨科脊柱植入手术用多工位旋转夹具结构

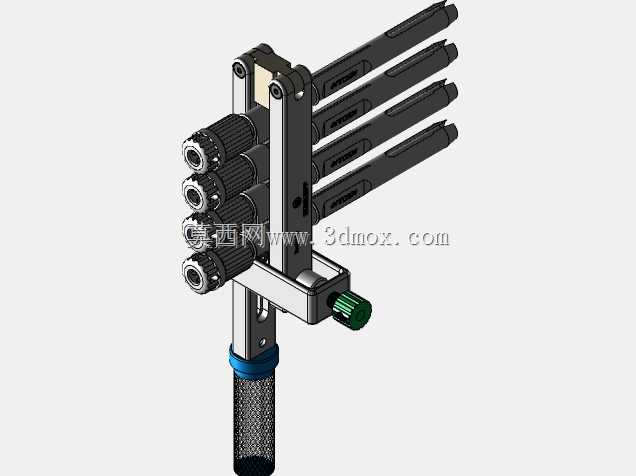

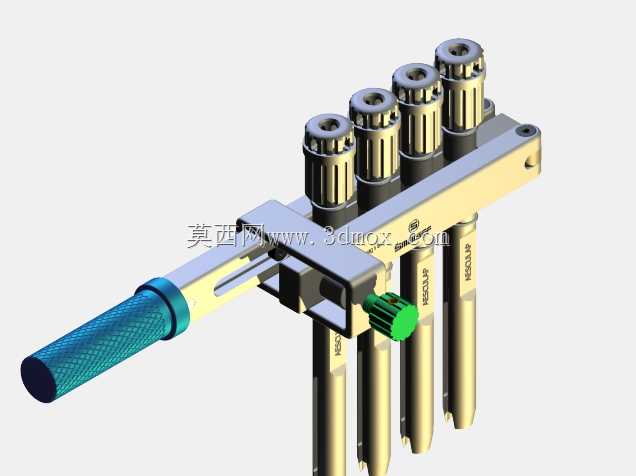

这款旋转夹具是面向骨科脊柱植入手术场景开发的专用手术辅助工装，核心作用是在手术操作过程中对多组旋拧器械进行同步定位与固定，让术者在开展脊柱相关操作时，无需反复更换、握持单支器械，可根据操作需求快速切换对应工位的器械，有效降低手术操作过程中器械移位的风险，提升操作的连贯性。从结构设计来看，夹具主体采用长条式承载基座设计，基座上沿长度方向等距布置四个器械安装工位，每个工位对应适配标准规格的脊柱旋拧器械，工位之间的间距经过临床操作场景验证，既不会因间距过小造成器械操作干涉，也不会因间距过大导致整体结构冗余，增加术者手持操作的负担。基座一端集成了带防滑纹理的手持握柄，握柄表面做了网纹滚花处理，即使在手术过程中沾有体液也能保证足够的握持摩擦力，避免操作时打滑；握柄与基座的衔接处设置了定位锁紧结构，可根据术者的操作角度需求调整握柄的相对角度，调整到位后通过侧置的滚花锁紧旋钮完成固定，旋钮的阻尼设计适配单手操作，无需额外工具即可完成松紧调节。夹具的旋转调节结构集成在基座与工位的衔接位置，每个工位的器械可独立绕自身轴线旋转，也可通过基座的联动结构实现多工位同步角度调整，满足不同手术入路角度下的操作需求。在安装边界设计上，这款夹具充分考虑了手术操作的空间限制，整体结构的外轮廓做了圆弧倒角处理，没有尖锐凸起，避免手术过程中对周边软组织造成意外剐蹭；所有外露的零部件均做了钝化处理，配合紧凑的结构布局，整体占用的操作空间远小于传统单支器械依次排布的形式，不会遮挡术者的手术视野。从功能特性上看，这款夹具摒弃了传统手术中器械分散放置、频繁拾取更换的操作模式，将手术所需的多支旋拧器械集成在同一承载结构上，术者单手握持夹具即可完成不同器械的切换操作，另一只手可以专注于术区的定位与辅助操作，有效缩短单台手术的操作时长，降低长时间手术带来的感染风险。设计过程中针对手术场景的消毒需求，整体结构采用可耐受高温高压消毒的材质设计，所有连接位置均做了无缝隙处理，避免消毒过程中残留污渍，满足临床重复使用的卫生要求。结构上没有复杂的传动组件，日常的拆解、清洁、重装都无需专用工具，医护人员经过简单培训即可完成维护操作，不会增加临床使用的后勤负担。
