多轴脊柱植入物装配用螺旋夹具结构

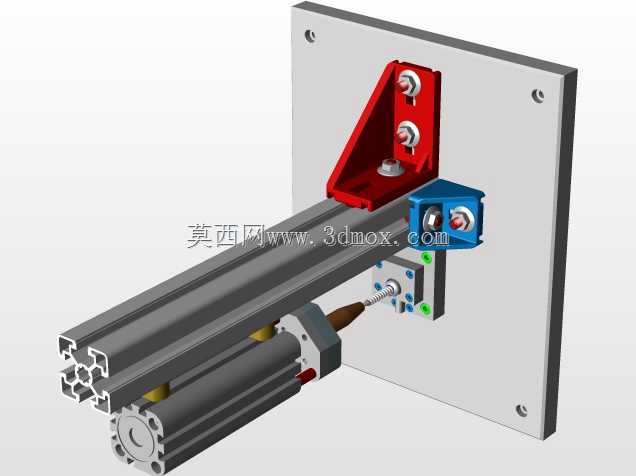

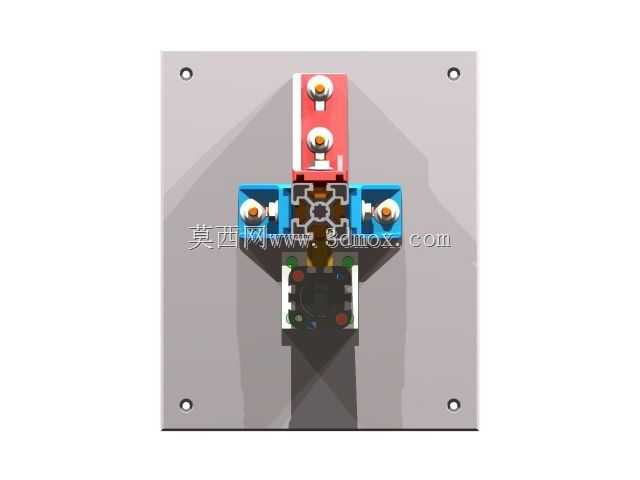

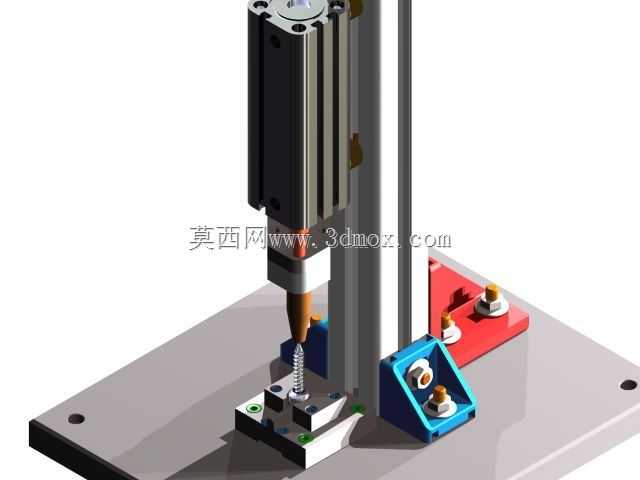

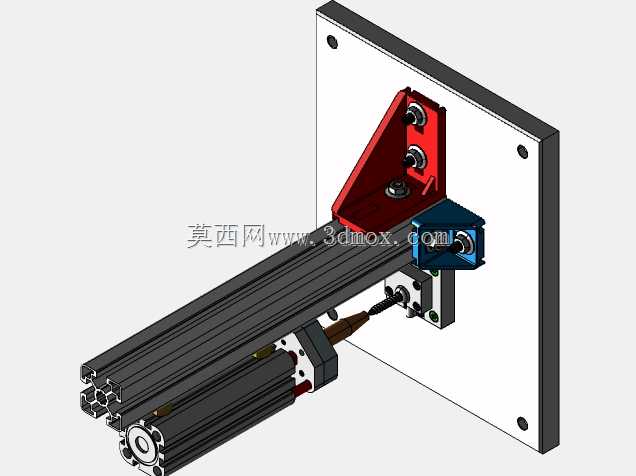

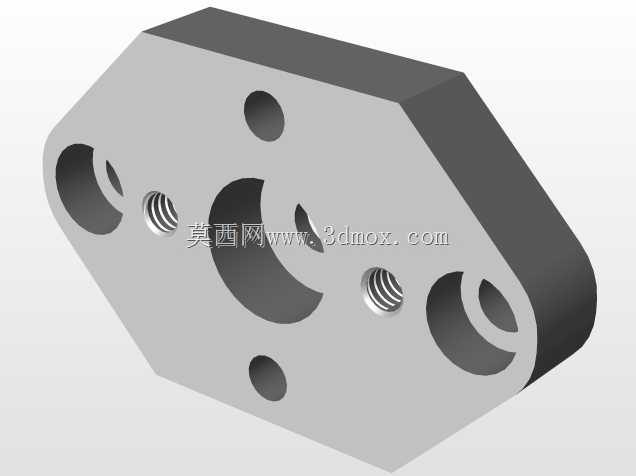

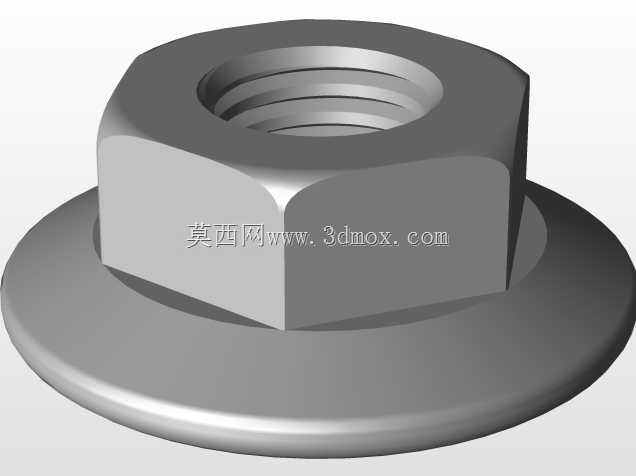

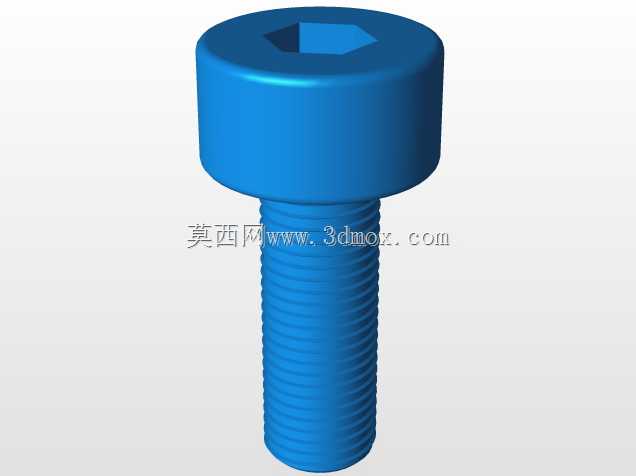

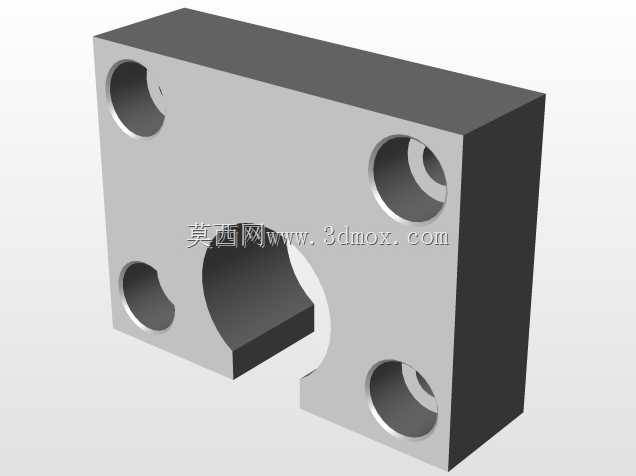

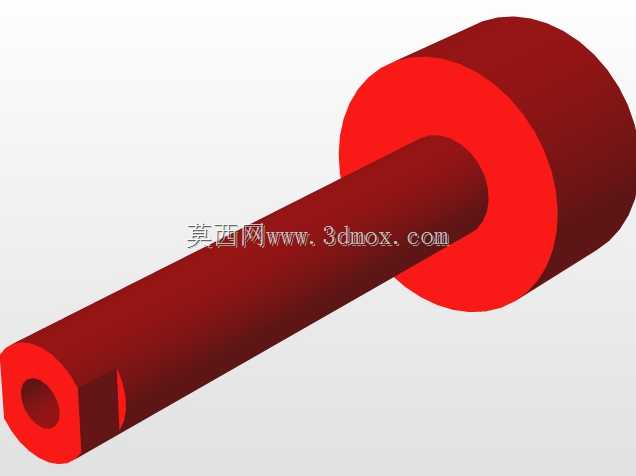

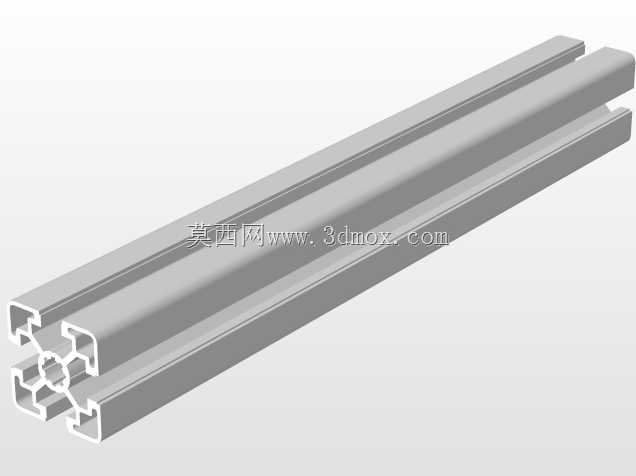

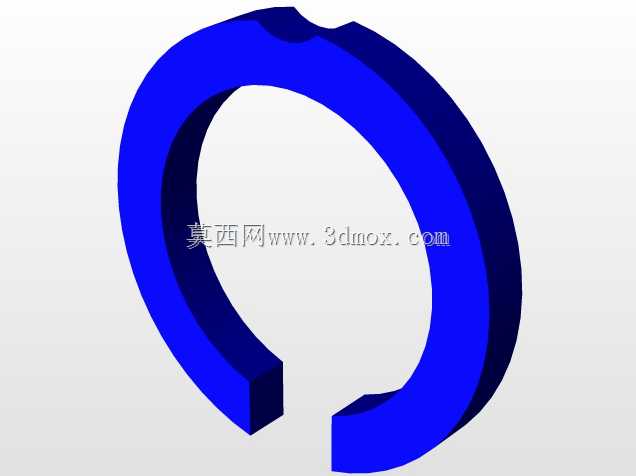

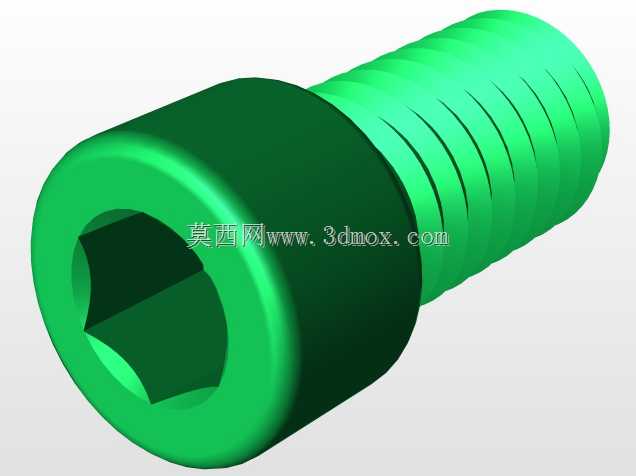

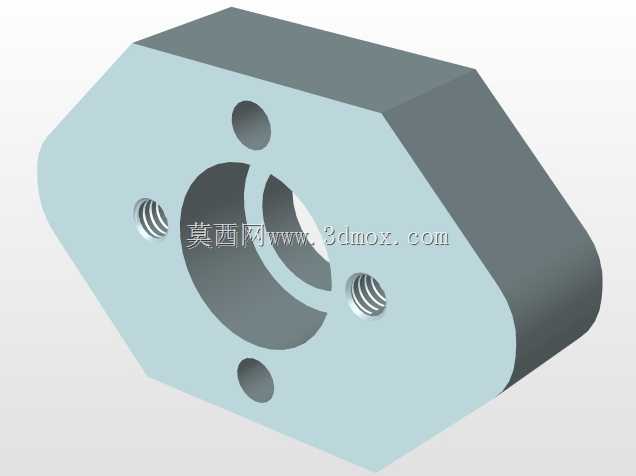

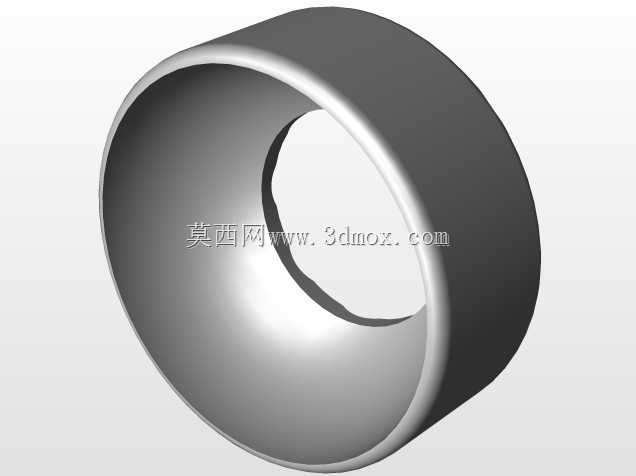

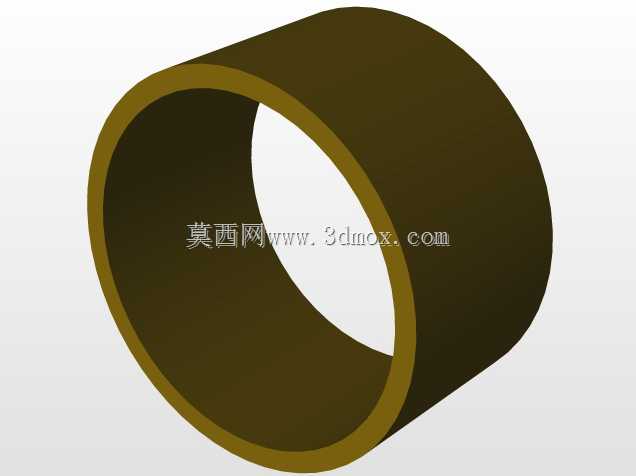

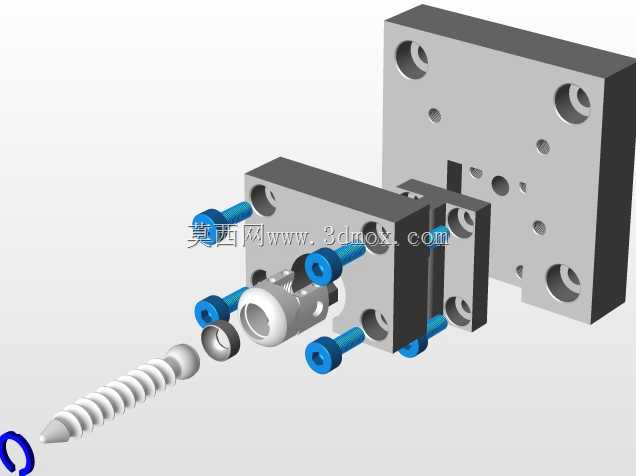

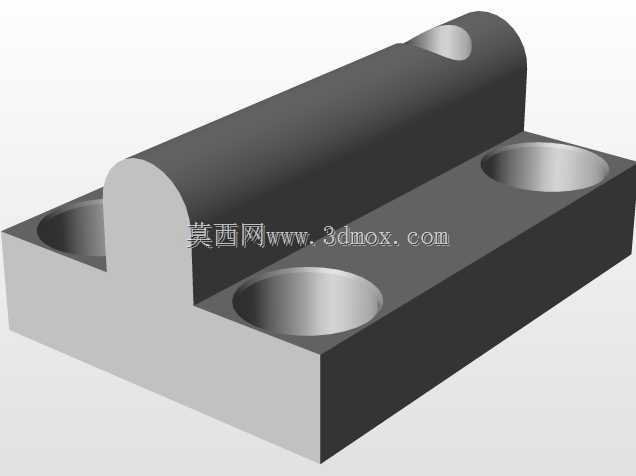

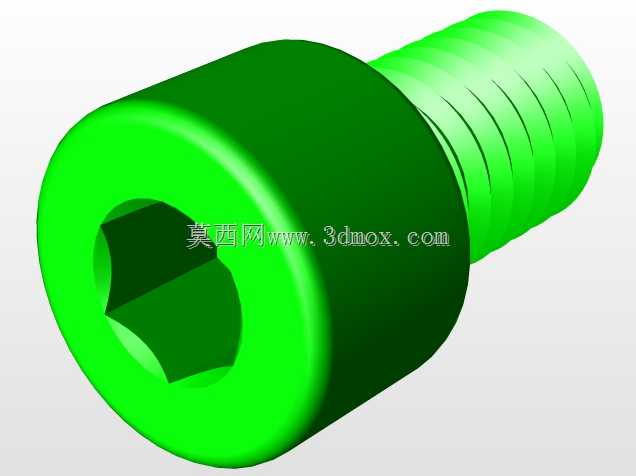

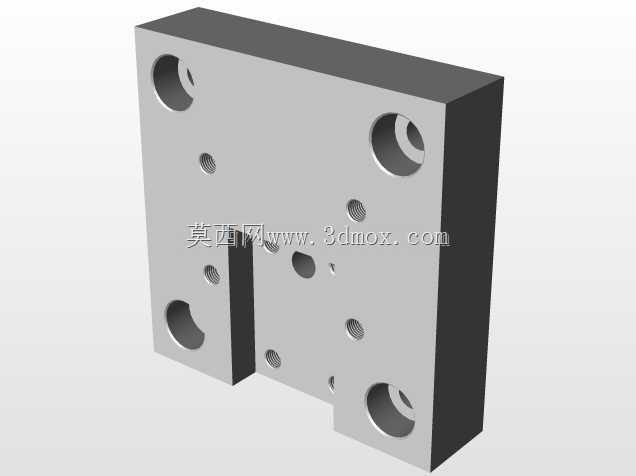

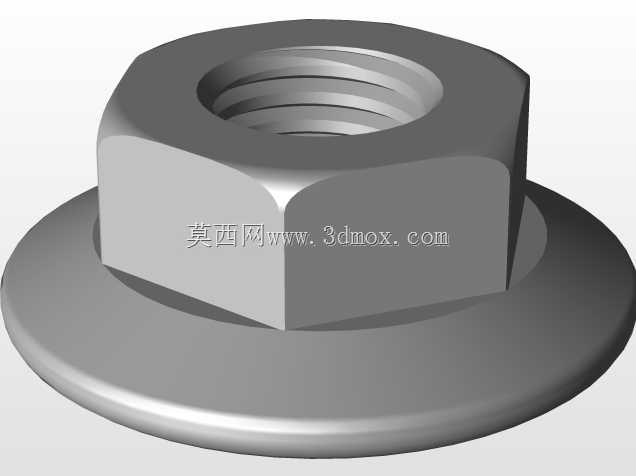

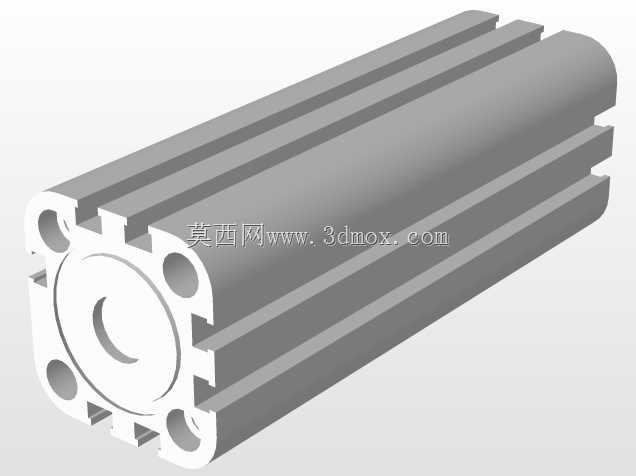

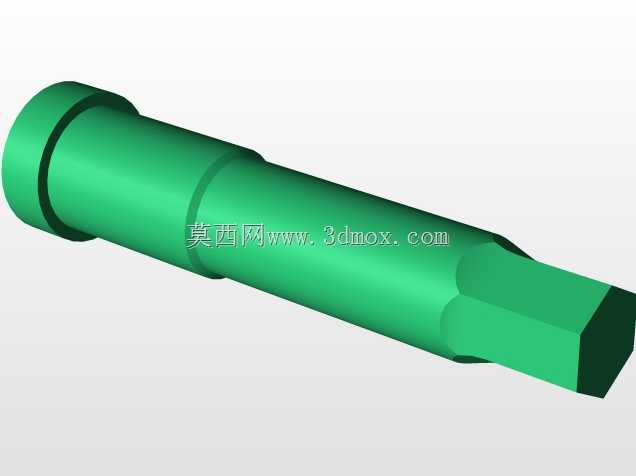

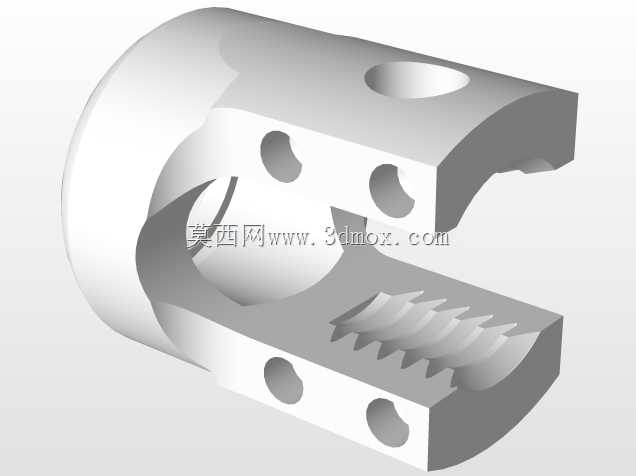

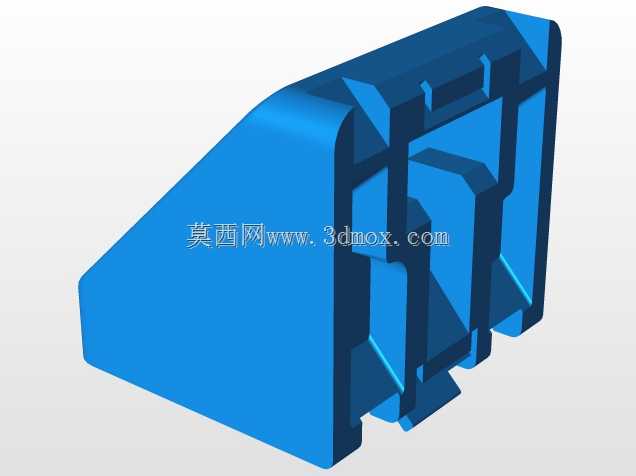

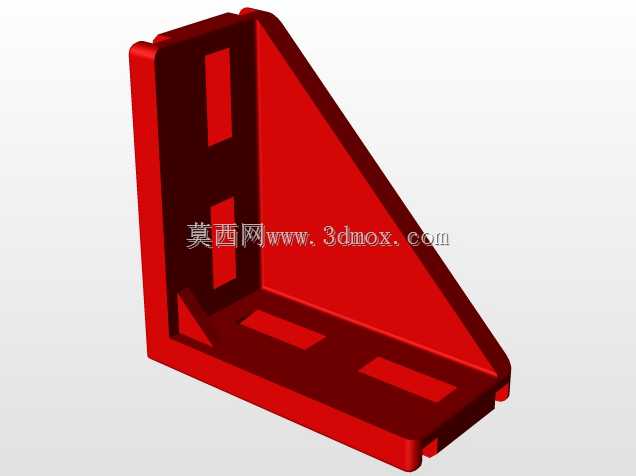

这款夹具主要面向骨科植入物生产环节的多轴脊柱植入物装配工序，在植入物批量生产的装配工位中，承担小规格开垫圈与旋转头的精准对位压装作业，解决人工装配时对位偏差、压装力度不均导致的植入物配合精度不达标的问题。从结构布局来看，整套夹具采用方形安装基板作为承载基础，基板四角预留标准安装孔位，可直接固定在装配工位的工作台面上，安装边界适配常规小型装配工位的操作空间，不会占用过多台面上的物料摆放区域。夹具的核心动作逻辑依托气动驱动实现垂直方向的往复移动，摒弃了传统螺旋夹具手动旋紧的操作方式，能够在装配过程中保持稳定的输出推力，避免人工操作时力度波动造成的零件变形。三个方向的夹紧模块呈十字形分布在基板中心区域，上方为垂直布置的螺旋压装单元，左右两侧对称布置水平定位夹紧单元，下方设置承托定位座，各单元的动作行程经过匹配设计，当气动装置驱动垂直压头下行时，会同步推动开垫圈的小块结构精准卡入旋转头的对应槽位中，无需人工反复调整零件位置。设计过程中重点考虑了植入物零件尺寸小、配合精度要求高的特点，各定位块的接触面均做了适配零件外形的仿形处理，避免装夹过程中对植入物表面造成划伤，同时各运动模块的导向部位采用耐磨结构设计，减少长期往复动作带来的精度损耗。在实际生产场景中，这款夹具能够适配单一规格多轴脊柱植入物的批量装配作业，操作时工人仅需将待装配的旋转头放置在下方承托定位座上，将开垫圈预放在对应位置，即可启动气动驱动完成装配动作，相比纯人工装配能够大幅提升装配一致性，降低不良品产生概率。夹具的整体结构没有冗余设计，各功能模块布局紧凑，维护时可单独拆解单个夹紧单元进行易损件更换，不需要整体拆解夹具，能够减少生产线停线维护的时间。
