对开夹紧式套筒联轴器结构设计

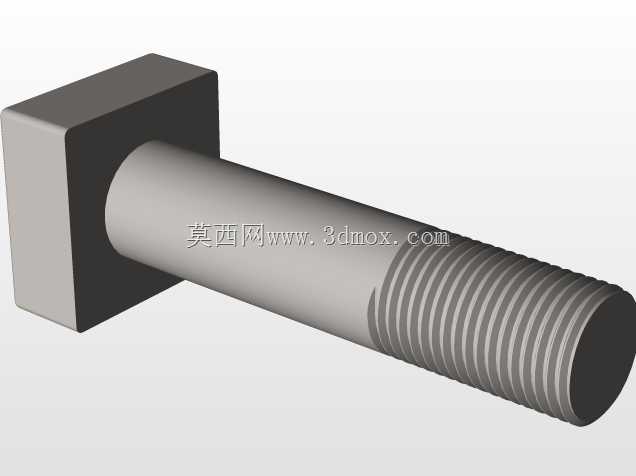

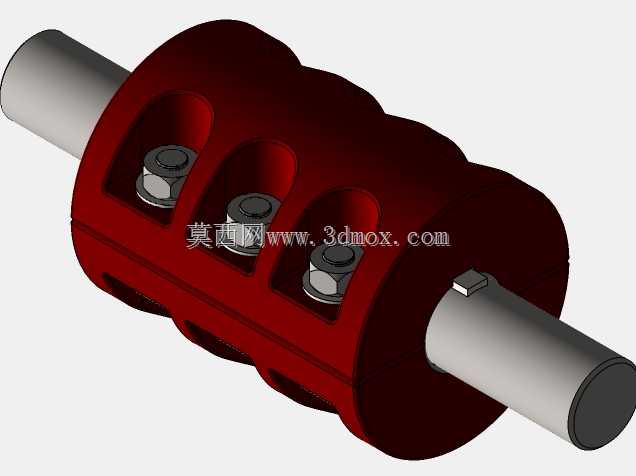

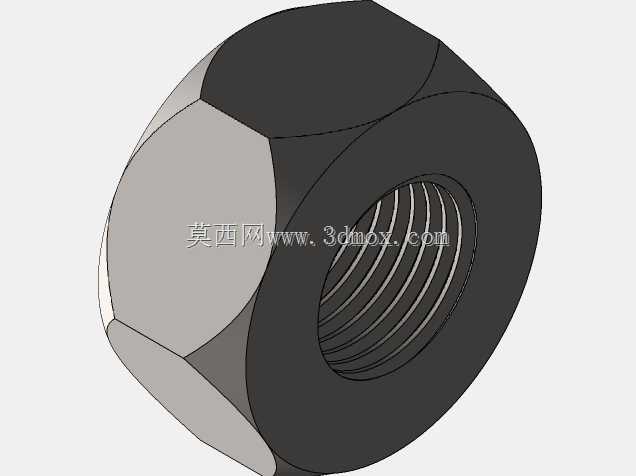

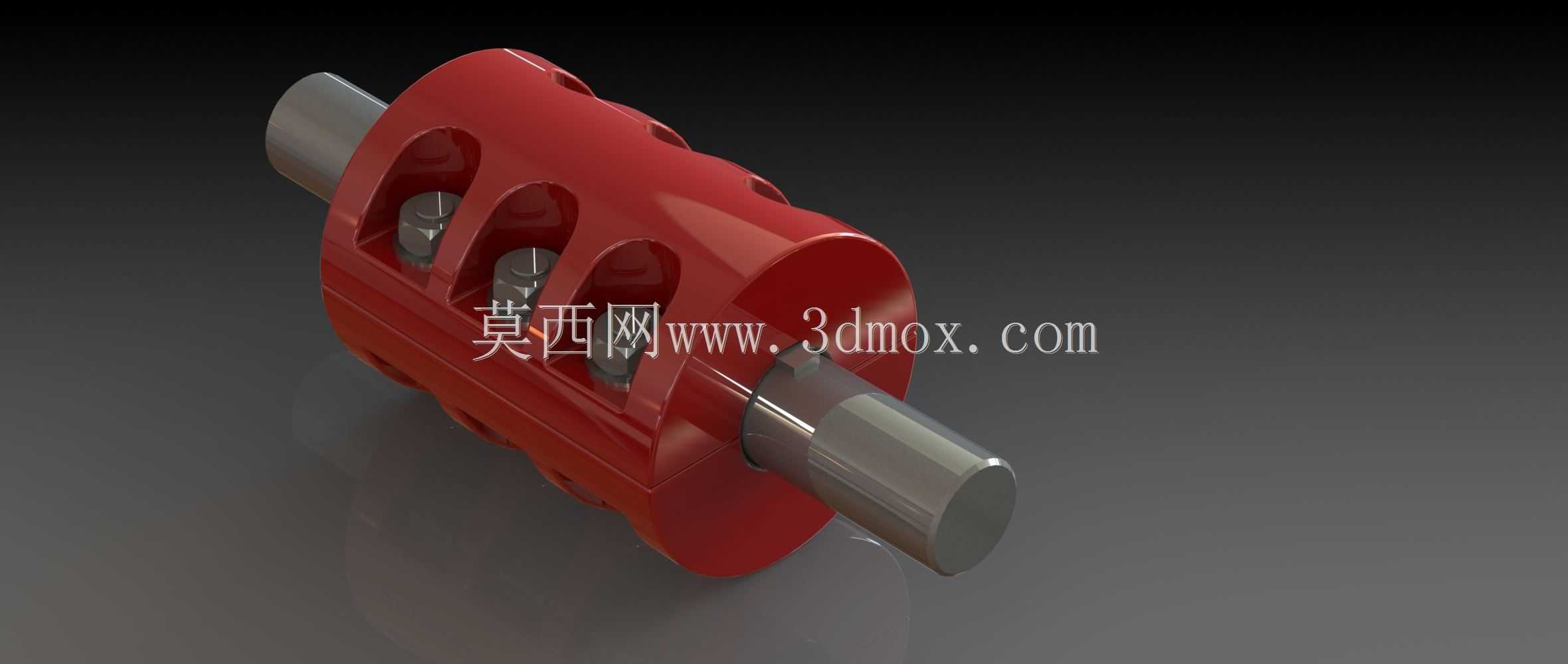

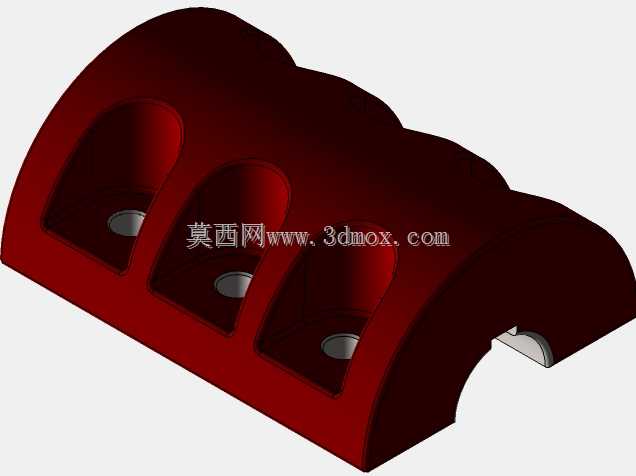

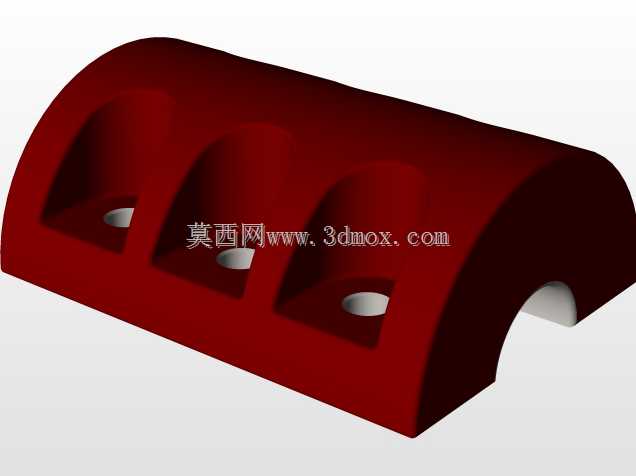

这类对开夹紧式套筒联轴器，多用于中小功率传动轴系的刚性连接场景，常见于轻工输送设备、小型风机、农用机械的动力输出端与负载端对接，相比整体式套筒联轴器，无需轴向挪动两端轴体即可完成拆装，在设备后期维护更换环节能大幅降低停机作业时长，尤其适合轴系两端部件位置固定、不具备轴向窜动调整空间的安装工况。从结构设计逻辑来看，整体采用上下对半分合的套筒主体，合模后形成完整的轴孔包容面，套筒侧壁沿轴向均匀布置多组紧定螺钉孔，安装时通过拧紧螺钉直接压合在对接轴的表面，依靠接触面的静摩擦力传递扭矩，部分工况下也可配合轴端铣平的小平面，进一步提升抗打滑能力，避免传动过程中出现轴与套筒的相对转动。套筒外侧沿轴向开设的弧形减重槽，并非单纯的外观造型处理，一方面能减少套筒整体的材料用量，降低转动惯量，适配转速稍高的传动场景，另一方面也能为紧定螺钉的安装留出足够的扳手操作空间，避免拆装时工具与套筒外壁发生干涉。设计过程中需要重点把控几个核心尺寸边界：首先是轴孔的配合公差，通常采用H7/h6的间隙配合，既保证两半套筒合模后能顺利套入两端轴体，又不会因间隙过大导致传动时出现偏心晃动；其次是套筒的总长度，需要覆盖两端轴的插入深度，单端轴的插入长度不小于轴径的1.2倍，保证足够的接触面积来传递额定扭矩，避免接触面压应力过大出现表面压伤；紧定螺钉的排布间距也需要经过核算，沿轴向等距分布的螺钉能让夹紧力均匀覆盖轴孔接触面，避免局部应力集中导致套筒变形。这类联轴器属于刚性联轴器范畴，不具备补偿两轴相对偏移的能力，安装时需要提前校准两轴的同轴度，径向偏移量控制在0.05mm以内，角向偏移不超过0.1度，否则传动过程中会产生额外的附加载荷，加剧轴承受力，缩短设备整体使用寿命。相比键连接的套筒结构，这种夹紧式的分体设计不会在轴表面加工键槽，避免了轴截面的应力集中，对于一些承受交变载荷的细长轴场景，能有效提升轴的疲劳强度，同时拆装过程不需要敲击，不会损伤轴表面和相邻的轴承部件。套筒的分合面采用平面贴合加工，合模后错位量控制在0.02mm以内，保证轴孔的圆度，避免合模错位导致轴孔出现棱边，卡伤轴表面。在选型适配时，需要根据传递的额定扭矩核算螺钉的数量和规格，确保夹紧产生的摩擦力矩大于设备最大传递扭矩的1.5倍，留出足够的安全系数，避免过载时出现打滑失效。
