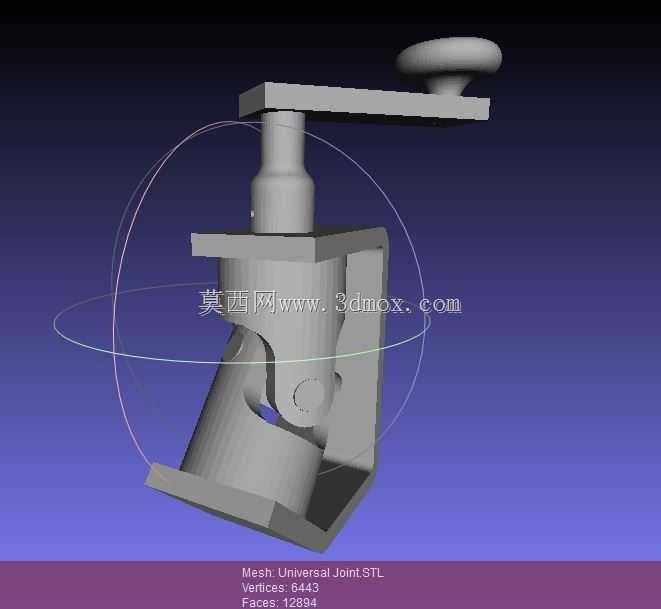

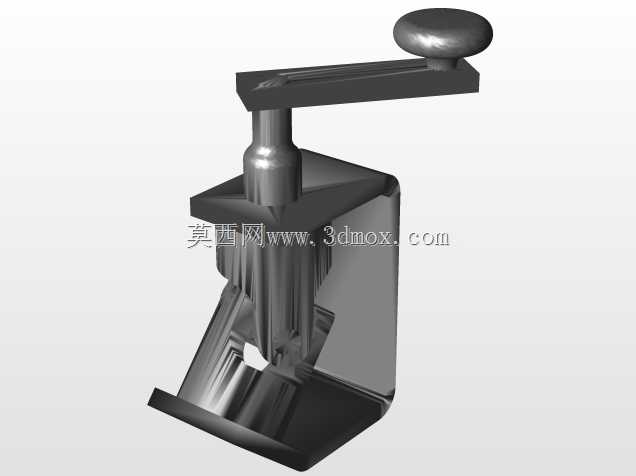

万向节传动结构设计校验实例

万向节作为轴系传动系统里的核心变角度动力传递部件，常被用在两轴轴线不重合、存在角位移偏差的传动场景中，比如机床进给轴的跨距传动、输送设备的变向动力输出、农用机械的行走系动力传递，都需要依靠这类构件补偿安装误差、适应工作过程中的相对位置变动，避免轴系因刚性连接产生额外弯曲应力，缩短传动件使用寿命。在做这类部件的三维结构设计时，首先要明确实际工况下的最大轴间夹角，通常普通十字轴式万向节的允许工作夹角在15°到25°区间，设计时要预留足够的角度余量，避免极限工况下出现结构卡滞。从结构设计逻辑来看，首先要拆分十字轴、主动叉、从动叉、轴承衬套几个核心子零件，先确定十字轴的轴颈直径，这个参数直接关联部件的额定传递扭矩，轴颈与叉耳的配合间隙要控制在合理范围，间隙过大会导致传动回程误差，间隙过小则会在转动过程中出现卡涩，加剧磨损。装配校验环节是这类传动件设计的核心步骤，首先要做静态干涉检查，确认十字轴在最大摆角位置时，主动叉与从动叉的端面不会发生碰撞，轴颈与衬套的配合面完全贴合，没有错位；其次要做运动过程的碰撞检测，模拟轴系从0°到最大工作夹角的全行程转动，排查不同转角位置下零件间的干涉风险，很多新手设计时只校验静态位置，往往会在转动到特定角度时出现叉耳与轴端的剐蹭，实际装配后根本无法正常运转。安装边界方面，要明确主动端与从动端的轴孔配合尺寸、连接键槽的规格，以及万向节整体的最小回转半径，这个参数直接决定了安装位置需要预留的安全空间，避免周边的机架、管线与转动的万向节发生剐蹭。另外还要注意，单万向节传动存在不等速性，也就是主动轴匀速转动时从动轴会出现周期性的转速波动，如果是对传动平稳性要求高的场景，通常要采用双万向节的布置形式，安装时保证中间轴两端的叉面处于同一平面，且中间轴与主动轴、从动轴的夹角相等，以此抵消转速波动带来的振动冲击。在做结构细节优化时，十字轴的轴颈根部要做圆角过渡，避免应力集中导致的疲劳断裂，轴承衬套要预留润滑通道，方便日常维护时加注润滑脂，降低转动副的磨损速率。整个设计校验过程要反复迭代，从零件级的尺寸公差匹配，到装配级的运动干涉排查，再到工况级的负载能力校核，每一步都要结合实际应用场景的需求调整参数，不能只照搬理论尺寸忽略实际安装与使用中的变量。
