doser型弹簧复位式限位固位结构

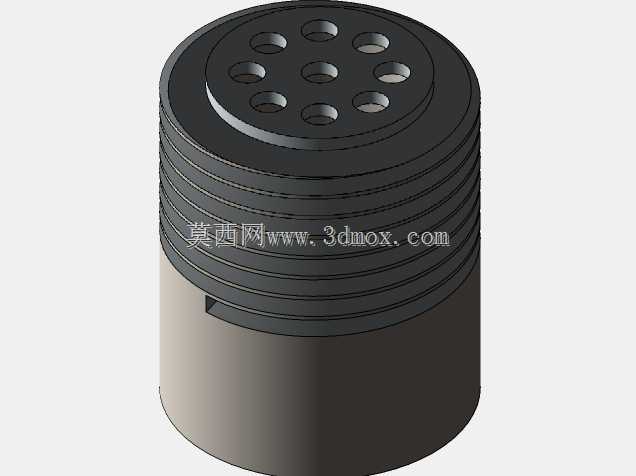

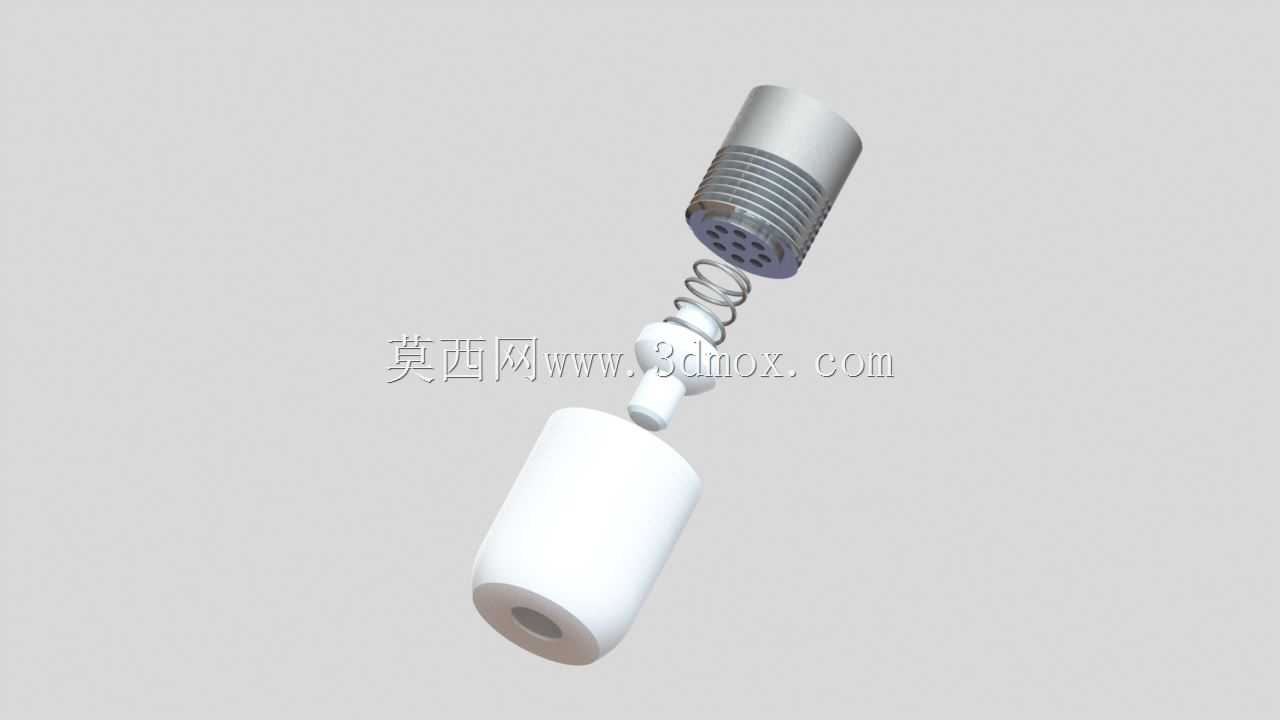

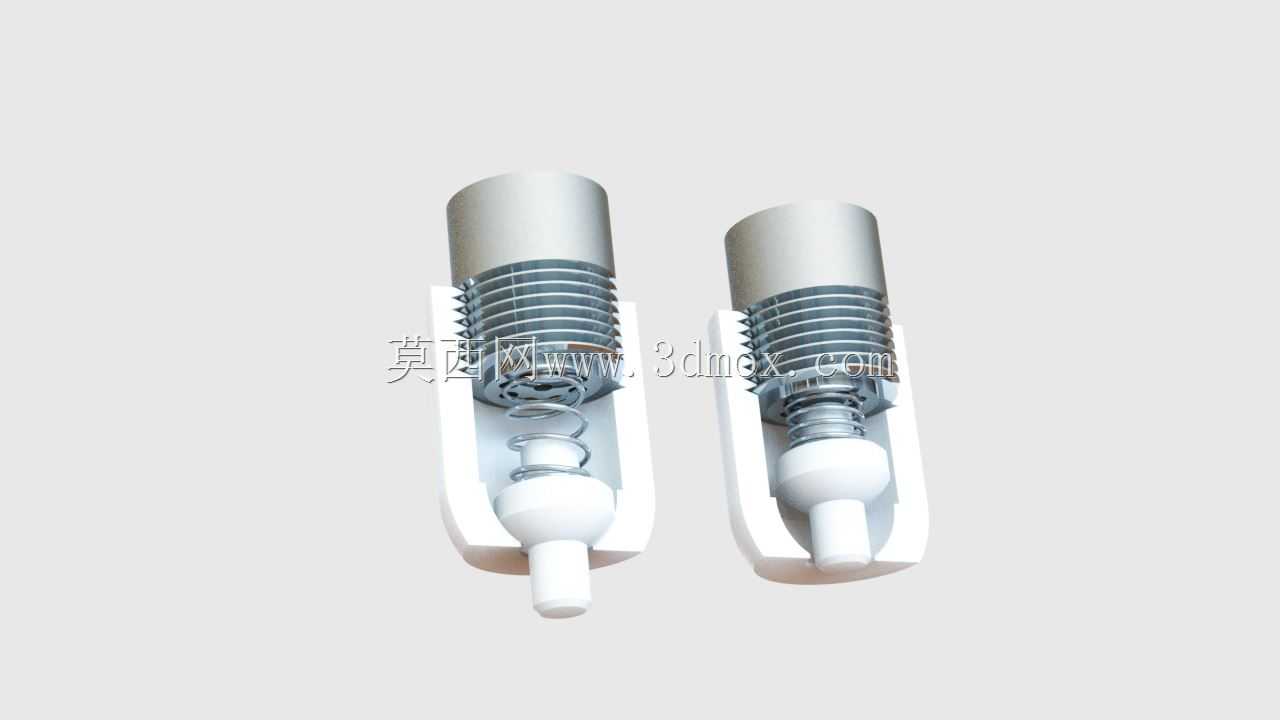

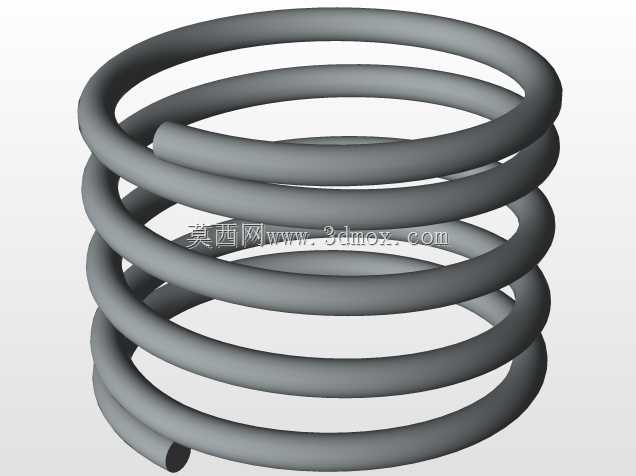

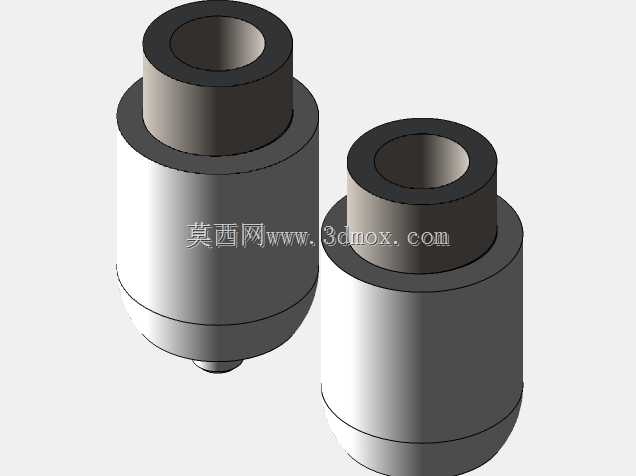

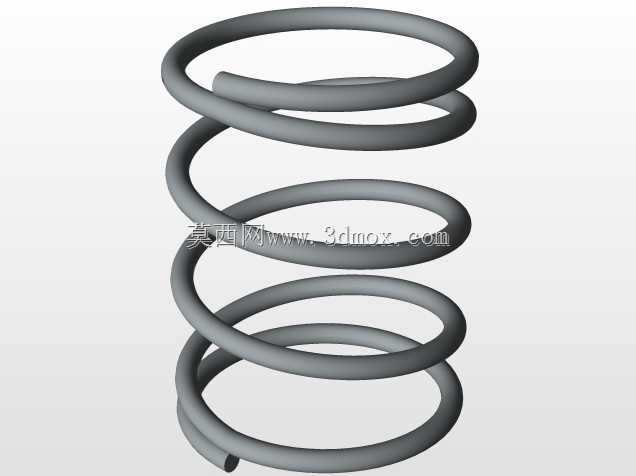

这类弹簧复位式固位结构常被应用在工装夹具定位、小型自动化设备工位挡停、模具抽芯限位、轻工设备进给定位等场景中，核心作用是在无外力触发时依靠内置弹簧预紧力保持定位端伸出状态，实现对工件、运动部件的位置锁定，当外力按压顶部柱塞时，定位端回缩即可解除限位，完成工件取放或部件移位动作。从结构设计来看，该组件采用分体式外壳设计，外壳内腔做了阶梯式限位结构，既可以为弹簧提供稳定的安装导向空间，又能对内部柱塞的行程做硬限位，避免弹簧过度压缩出现塑性变形，同时也能防止柱塞在往复运动过程中出现偏摆卡滞。内部柱塞采用一体式阶梯轴结构，顶部与外壳内孔做小间隙配合，保证运动过程中的同轴度，中部设置弹簧承托台，下端定位头做圆弧过渡处理，减少与被定位部件接触时的卡滞风险，即使被定位件存在微小的位置偏差，圆弧导向面也能引导定位头顺利卡入对应定位槽。外壳外壁设置外螺纹结构，安装时可通过两个锁紧螺母从安装板两侧锁紧固定，这种安装方式可以灵活调整固位器的伸出长度，适配不同厚度的安装板以及不同的定位深度需求，安装边界上需要预留足够的内腔空间容纳柱塞回缩行程，同时要保证安装孔与螺纹规格匹配，避免安装后出现倾斜影响定位精度。设计过程中需要重点匹配弹簧的刚度参数，刚度太小会导致定位保持力不足，受到轻微振动就可能出现定位失效，刚度过大则会导致按压解锁需要的操作力过大，影响人工操作或者驱动部件的负载选型，同时弹簧的预压缩量需要经过核算，保证柱塞在完全伸出状态下弹簧仍有足够的预紧力，避免设备运行过程中因振动出现柱塞回缩。该结构的所有运动部件都封装在外壳内部，能有效阻挡车间环境中的粉尘、切削碎屑进入运动副，降低日常维护的频次，在频繁往复动作的工况下也能保持稳定的工作状态，相比外露式的弹簧定位结构，防护性能更优，适合在机加工工位、装配流水线这类存在碎屑、粉尘的工业场景中使用。在进行三维建模时，需要重点关注各配合面的公差匹配，外壳与柱塞的配合间隙控制在合理范围，既保证运动顺畅，又避免间隙过大出现晃动影响定位精度，螺纹部分的建模要符合标准螺纹参数，方便后续出图加工时直接匹配标准紧固件，弹簧的建模要还原实际工作状态下的节距与长度，方便后续做运动仿真时验证行程是否存在干涉。
