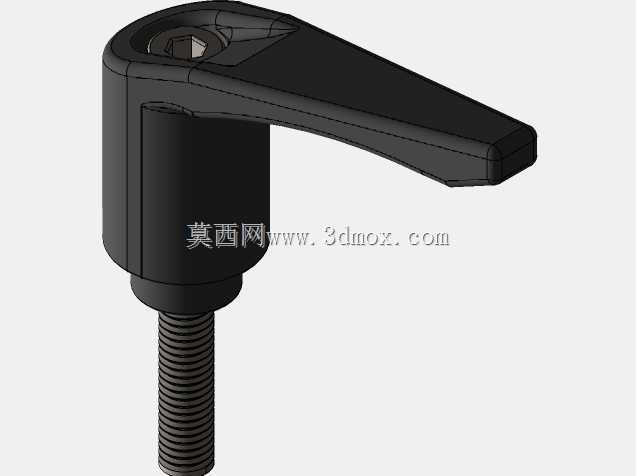

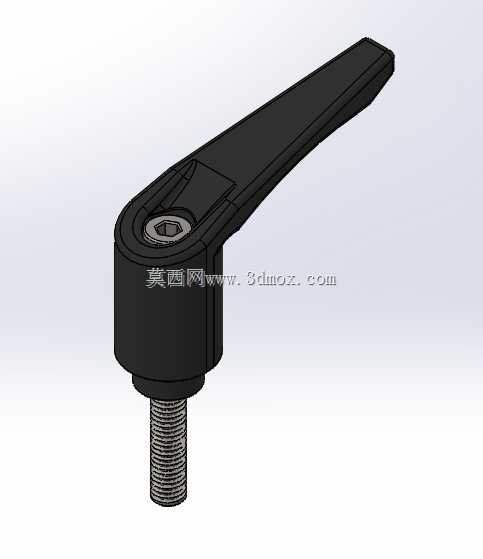

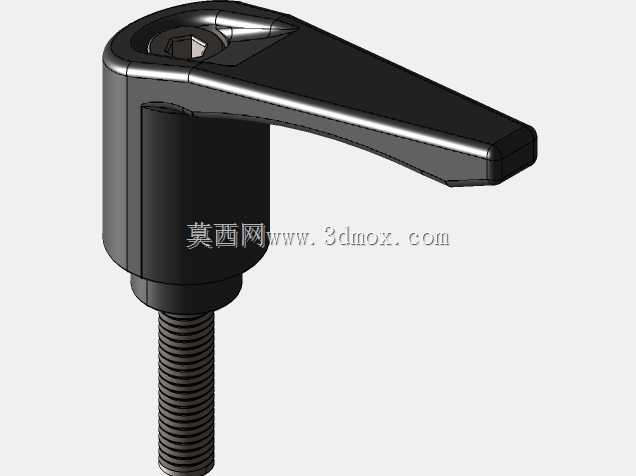

M5螺纹20mm长度可调式夹紧操作手柄

在各类工装夹具、检测治具、小型自动化设备的手动调节工位上，这类带外螺纹的夹紧手柄是出镜率极高的操作件，不需要额外配套扳手，操作人员徒手就能完成锁紧与松脱动作，相比传统的螺母锁紧结构，操作效率能提升40%以上，尤其适合需要频繁调整工位位置、频繁拆装工件的生产场景。这款手柄的螺纹规格为M5，螺杆伸出长度为20mm，安装时只需要在被固定件上加工对应的M5螺纹孔，或者穿过光孔后配套薄螺母就能完成固定，安装边界要求极低，不需要预留过大的操作空间，手柄扳动的活动范围内只要没有结构干涉就能正常使用。从结构设计来看，手柄主体采用了偏心锁紧的内部结构，扳动手柄时内部的偏心轮会带动螺杆产生轴向的拉紧力，不需要持续旋转手柄，只需要扳动到锁紧位置就能提供足够的夹紧力，手柄的握持部分做了符合人体工学的弧形收窄设计，边缘做了R角过渡，长时间操作也不会硌手，表面做了哑光防滑处理，手上沾有少量切削液或者油污时也不会打滑。手柄头部内嵌了内六角孔，当需要调整初始锁紧位置时，可以用内六角扳手固定住螺杆端部，再转动手柄调整偏心的初始角度，适配不同厚度的被夹紧件，不需要更换不同长度的螺杆就能适配一定范围内的装夹厚度差。这类手柄常被用在机床的导轨挡块锁紧、工装的定位件固定、检测设备的调节臂锁紧、包装设备的导向件位置固定等场景，相比普通的塑料旋钮，它的锁紧力更大，金属螺杆的强度更高，频繁扳动也不会出现螺纹滑牙、手柄断裂的问题，在做结构设计选型时，只需要确认螺纹规格、螺杆伸出长度、手柄扳动半径三个参数就能匹配对应的安装位置，不需要额外做定制化修改，能大幅缩短设计周期，降低非标零件的加工成本。建模时还原了内部偏心结构的装配关系，手柄外壳与内部金属嵌件的配合间隙也做了符合实际生产公差的预留，螺杆的螺纹牙型按照标准M5螺纹建模，能直接用于装配干涉检查、操作空间模拟，不需要二次修改就能直接导入装配体使用。
