机用可调角度工件夹持虎钳结构设计

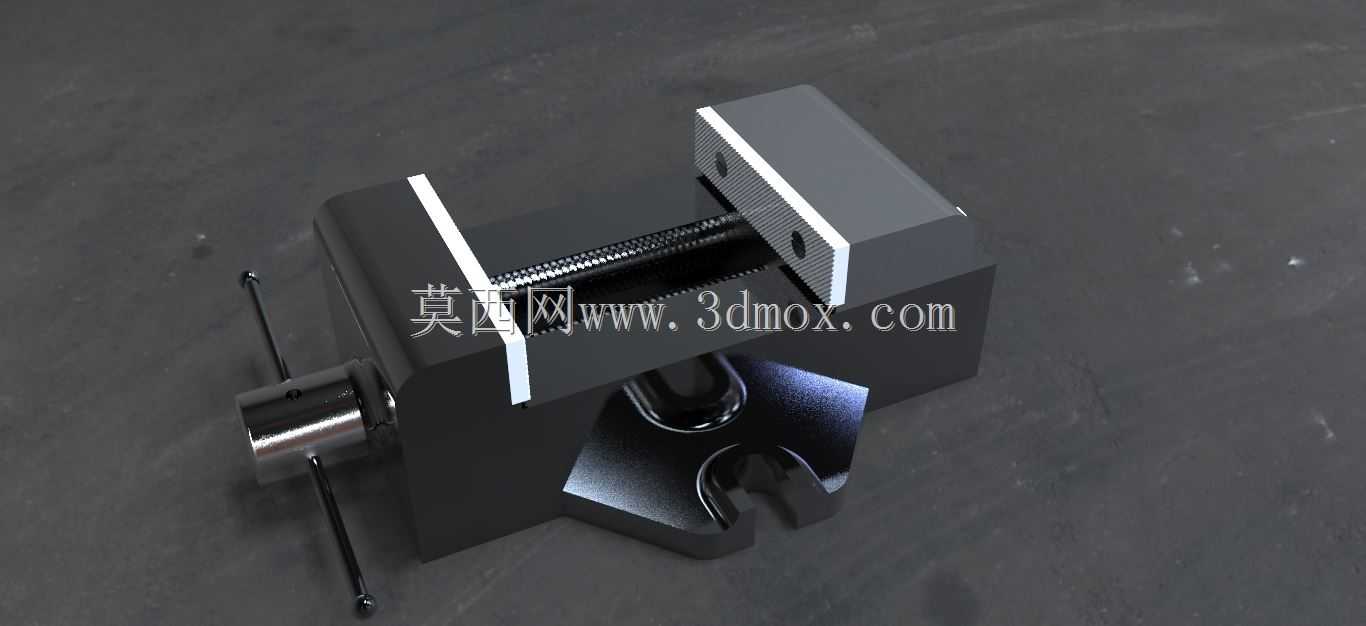

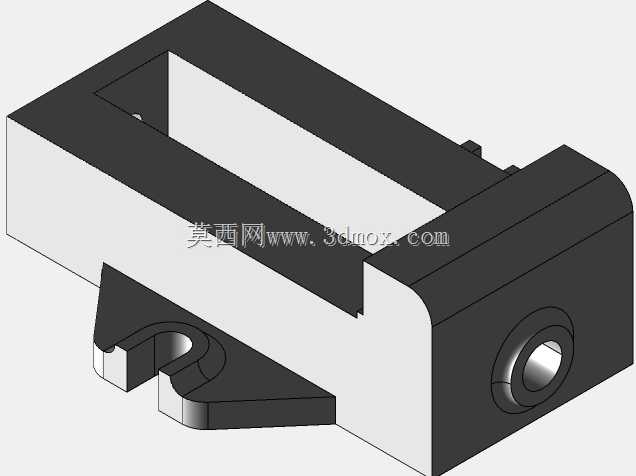

在铣床、钻床等常规机加工工位上，这类机用虎钳是工位上最基础也最高频使用的夹持工装，和普通台虎钳不同，它的安装基准完全匹配机床工作台的T型槽布局，底座预留的安装槽位可以直接通过T型螺栓完成快速固定，不需要额外做转接板适配，安装时只要找正固定钳口的直线度，就能保证后续装夹的基准一致性。从功能设计上看，这款虎钳的核心是通过丝杠传动实现活动钳口的直线进给，丝杠采用梯形螺纹设计，具备自锁特性，装夹工件时不会因为切削振动出现钳口松退的问题，钳口和钳身的配合面做了精密研磨，活动钳口滑动全程的直线度误差控制在很小的范围内，避免装夹长条形工件时出现夹持偏斜。和普通固定式虎钳不同，这款虎钳的钳身和底座之间设计了回转调节结构，可以根据加工需求调整钳身的水平角度，不需要重新拆装虎钳就能完成不同角度的工件装夹，在加工斜孔、斜面类零件时，能省去多次找正工件的辅助时间，对于小批量多工序的加工场景来说，能有效压缩工位准备时长。钳口部分采用了可更换的齿面钳口板，齿面的咬合深度经过设计，既能保证对毛坯件的夹持摩擦力，又不会在工件表面留下过深的压痕，针对精加工零件，也可以更换光面或者软质钳口板，避免夹伤已加工表面。从安装边界来看，这款虎钳的整体外形尺寸适配中小型铣床、钻床的工作台行程，钳身最大开口量可以覆盖常规中小型零件的装夹需求，底座的回转刻度清晰，调整角度时可以直接通过刻度线快速定位，不需要额外借助角度量具做粗定位。在实际使用场景中，这类虎钳除了常规的铣削、钻削工位，也可以适配磨床、钳工划线工位的装夹需求，整体结构没有冗余的复杂部件，日常维护只需要定期给丝杠和滑动导轨面加注润滑脂，就能保证长期使用的进给顺畅度，钳身采用铸铁材质，整体刚性足够承受常规切削的切削力，不会因为夹持力过大或者切削冲击出现钳身变形。设计这款虎钳的三维结构时，需要重点保证丝杠轴线和固定钳口面的垂直度，以及活动钳口滑动面和底座安装面的平行度，这些形位公差直接决定了装夹工件的精度，如果公差超差，装夹后的工件会出现定位偏差，直接影响最终的加工尺寸精度。另外，钳身和底座的锁紧结构设计也很关键，调整完角度后需要保证锁紧力足够，避免加工过程中钳身出现转动，底座的安装槽间距也严格匹配通用机床的T型槽标准，保证不同设备之间的通用性。
