十字轴式万向铰接传动接头

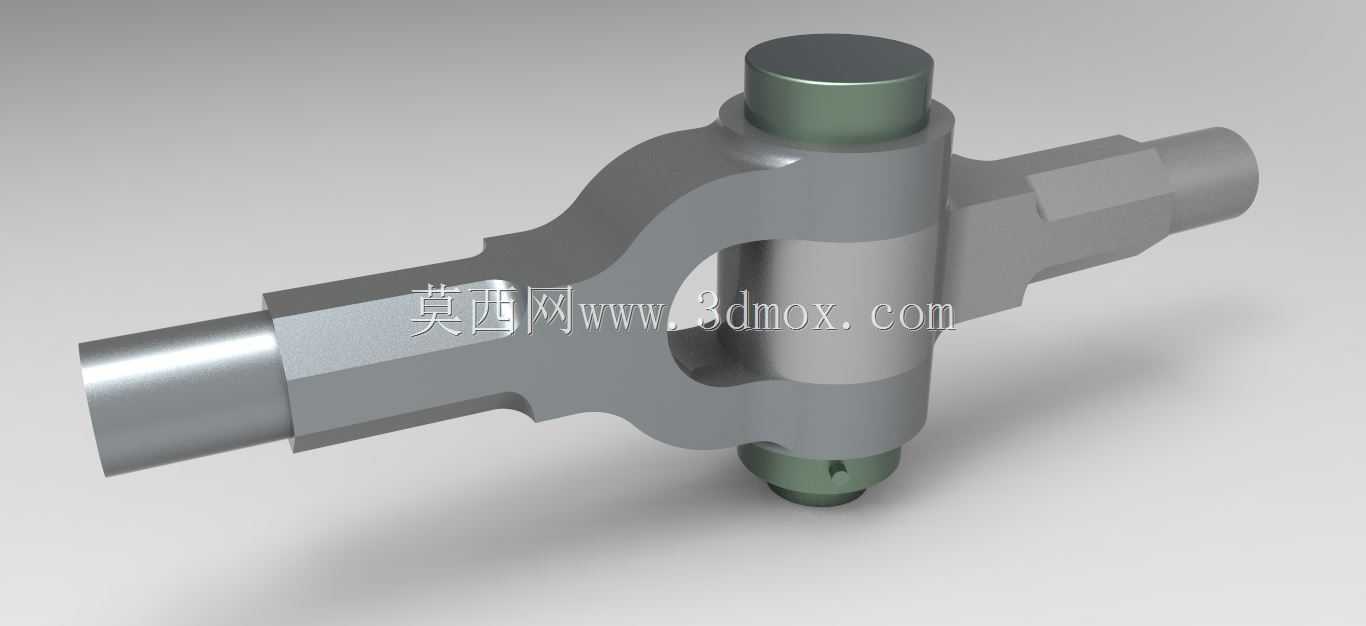

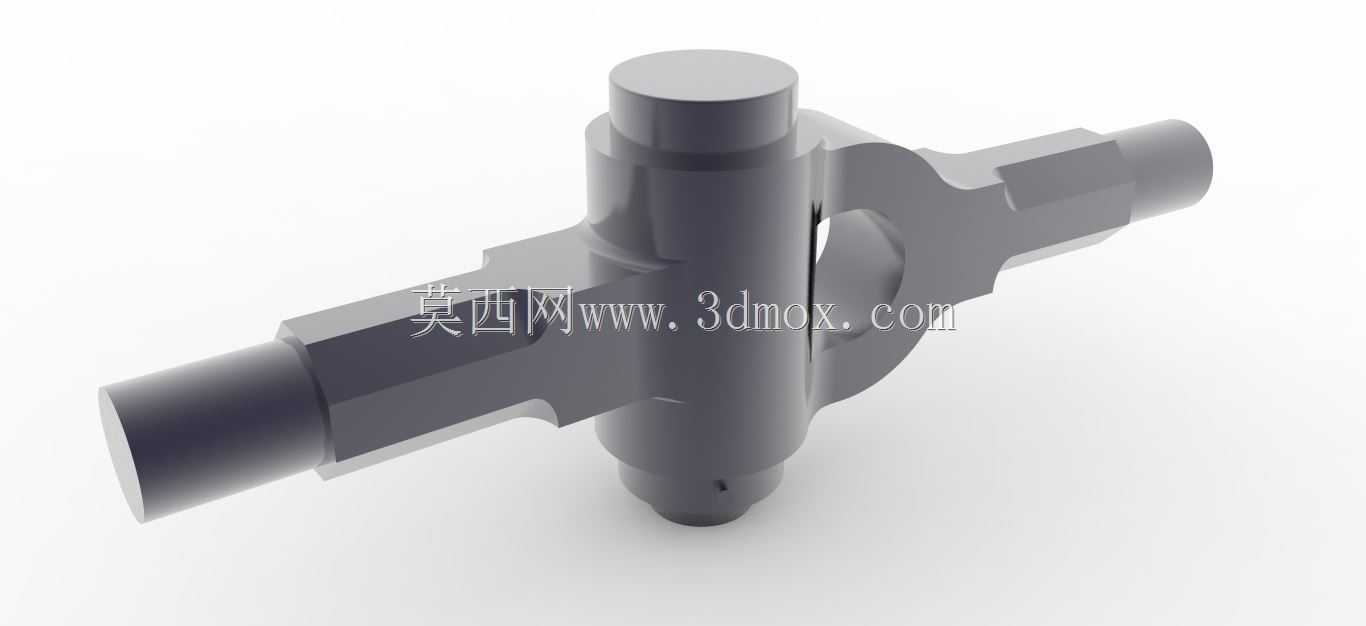

　　该铰接传动接头采用十字轴式万向节结构，核心为正交布置的两根销轴，垂直销轴与水平销轴轴线在空间中点精准相交，构成双自由度回转铰接副，可实现两根被连接杆件之间小角度范围内的相对偏摆运动，同时能够稳定传递旋转扭矩与横向载荷，是传动系统中补偿轴线偏差、适配变角度动力传递的关键基础零件。

　　从实际工程应用场景来看，这类铰接接头广泛布置在需要变角度传动的工况中：车辆转向传动机构里，它连接转向摇臂与转向直拉杆，抵消悬架跳动带来的轴线偏移；工业输送机的浮动传动轴系中，它补偿安装误差带来的同轴度偏差；小型工程机械的操作连杆机构里，它作为活动铰接点承载往复推拉载荷；交流稳压设备的调节传动连杆组中，也会采用这类小规格铰接接头来实现调压部件的小角度联动。

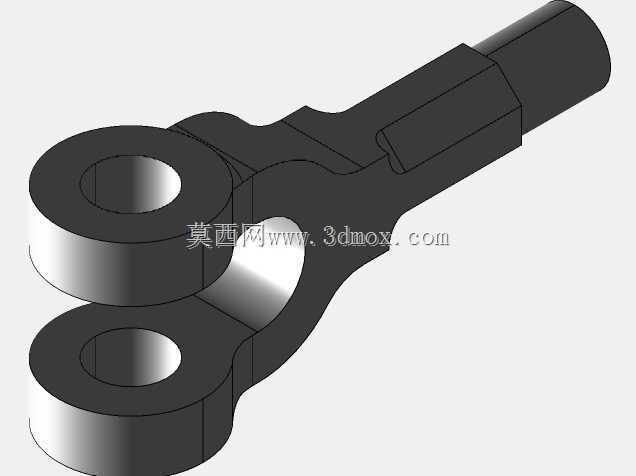

　　结构设计上，主体采用一体式锻制叉形架，中部开设同轴销孔用于穿装垂直销轴，两侧水平延伸出带扁方定位段的连接轴头，轴头端部预留外螺纹结构，可通过锁紧螺母与配套杆件完成轴向固定，扁方段能够防止装配后轴头相对配合件发生周向转动，保证扭矩传递的可靠性。垂直销轴上下两端设置限位台阶，销轴装入叉架孔后可通过端盖或者卡簧完成轴向限位，避免工作过程中销轴脱出，销轴与叉架销孔之间预留合理配合间隙，既保证铰接转动灵活，又控制径向窜动量在允许范围内，降低冲击载荷下的磨损速率。

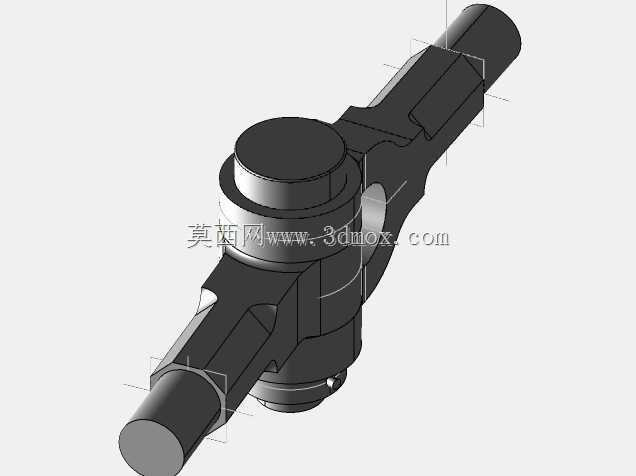

　　外形尺寸与安装边界方面，水平方向两轴头外端总长度适配常规连杆的安装孔距，轴头配合段直径与常用杆端连接孔规格匹配，垂直销轴总高度小于叉架上部预留安装空间，叉架中部的镂空让位槽在杆件偏摆时提供足够的运动间隙，避免相邻部件发生运动干涉。建模过程中完整还原了所有配合面、倒角、退刀槽与定位结构，各正交轴线的位置度、配合面的同轴度都按照实际加工公差要求进行约束，结构细节完全符合工程装配逻辑，可直接用于机构运动仿真、装配干涉校验以及加工工艺参考。这类铰接结构的核心优势在于承载能力强、铰接转动灵活、对安装偏差的补偿能力好，在中低速、中等载荷的传动连杆系统中能够长期稳定工作，维护时仅需定期检查销轴磨损量与限位件紧固状态即可。
