机加工用固定式台虎钳结构设计

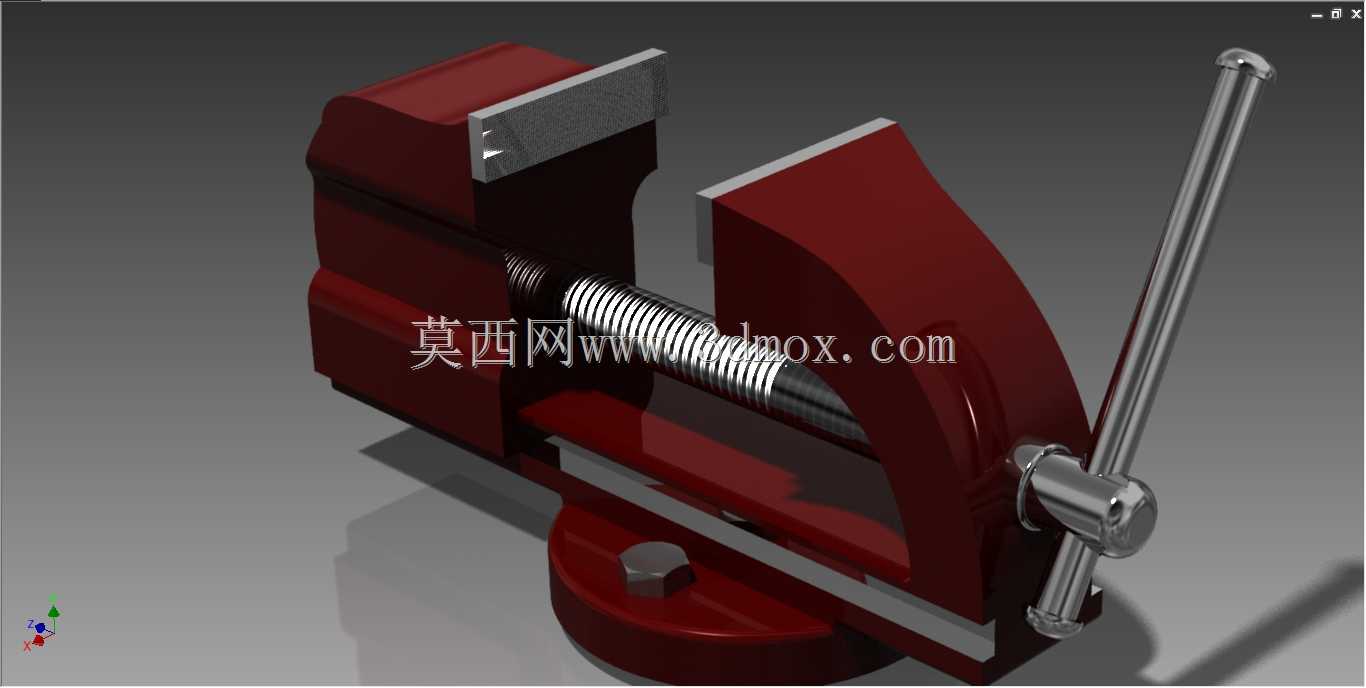

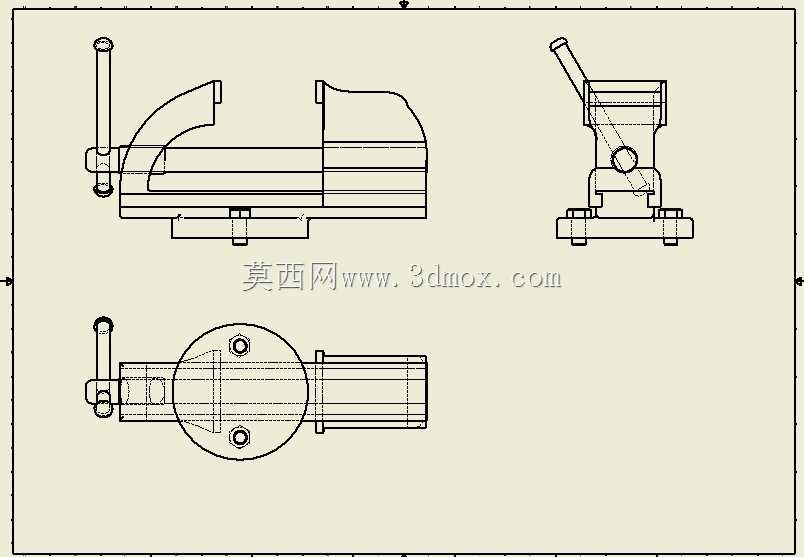

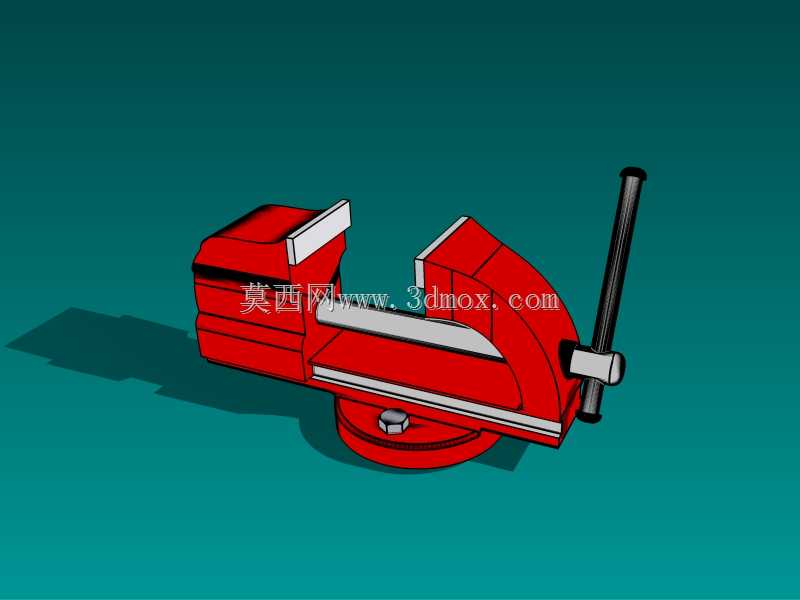

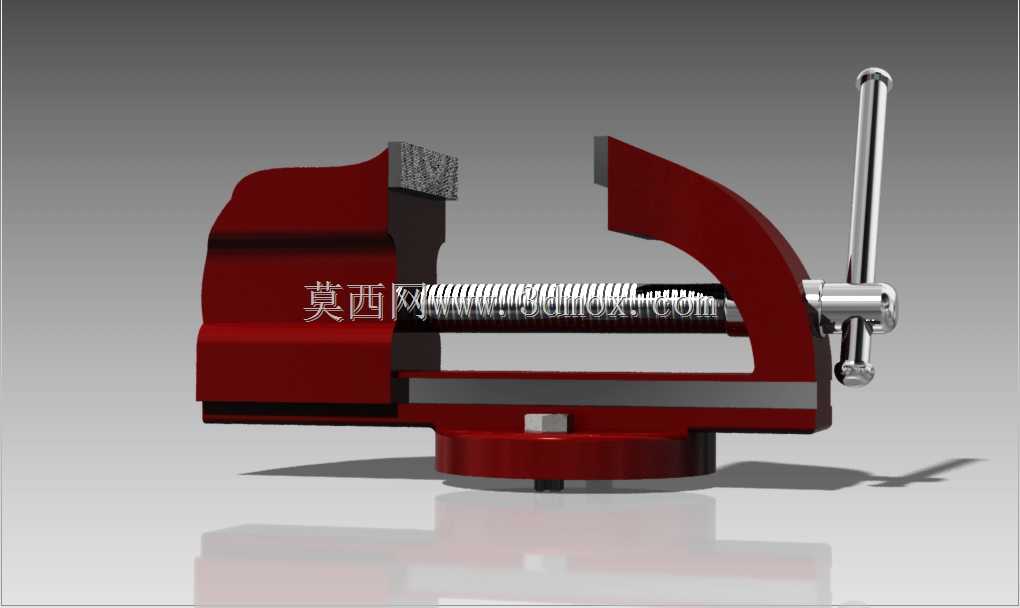

在常规机加工、钳工装配、工件修配场景中，这类台虎钳是工位上不可或缺的基础夹持工装，多数安装在钳工台、铣床、钻床的工作台面，承担工件固定、辅助定位的核心作用，避免加工过程中工件位移导致的尺寸超差、加工崩边甚至安全隐患。从结构设计逻辑来看，这款虎钳采用经典的丝杠传动增力结构，通过转动手柄带动梯形丝杠旋转，驱动活动钳身沿固定导轨做直线往复运动，梯形丝杠的自锁特性可以保证夹持状态下不会因为加工振动出现松脱，无需额外增加锁止机构就能维持足够的夹持力，适配绝大多数黑色金属、有色金属工件的轻中度加工需求。固定钳身与活动钳身的钳口位置都设计了可更换的淬硬钳口板，钳口表面加工有交叉网纹，既可以提升夹持摩擦力，又能在钳口磨损后单独更换配件，延长整体工装的使用寿命，降低工位耗材成本。底座采用回转式结构设计，可绕垂直轴线做360度旋转调整，调整到位后通过底座侧边的锁紧螺栓完成固定，能够根据加工需求灵活调整工件的朝向，减少操作人员反复挪动工件、调整站位的频次，提升小批量修配作业的效率。安装边界方面，这类虎钳的底座预留了三个螺栓安装孔，可通过T型螺栓配合工作台T型槽完成固定，也可采用压板压紧的方式适配不同厚度的工作台面，安装时需要保证钳身导轨面与工作台边缘预留足够的操作空间，避免手柄转动时与周边工装、工位挡板产生干涉。活动钳身的导轨采用燕尾槽配合结构，配合间隙可通过侧边的调整螺钉进行微调，长期使用出现磨损后可通过调整间隙消除晃动，保证夹持精度。丝杠端部与活动钳身的连接采用推力轴承结构，能够承受夹持时的轴向反作用力，减少转动手柄时的摩擦阻力，即便是夹持大尺寸工件时也不需要借助加力杆就能获得足够的夹紧力，同时避免丝杠端部出现偏磨。钳身整体采用铸铁材质铸造后经时效处理，能够吸收钻削、铣削加工时产生的振动，减少加工振纹，提升工件表面加工质量。在实际选型适配时，需要根据工位常加工工件的最大宽度匹配对应钳口开度的型号，同时要保证钳口高度与常用加工刀具的行程匹配，避免刀具加工时与钳身发生碰撞。
