气缸凸轮式步进送料工装结构设计

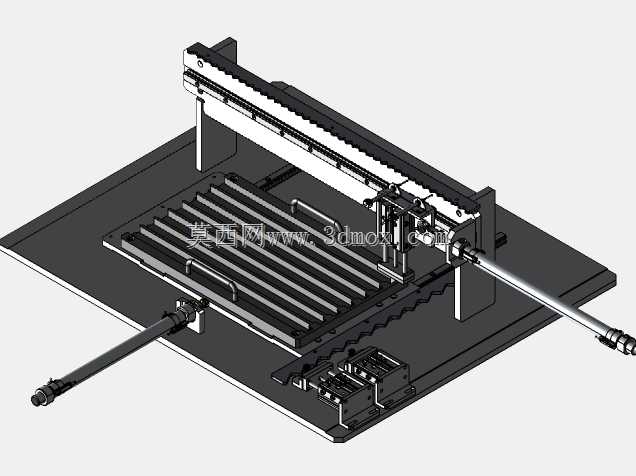

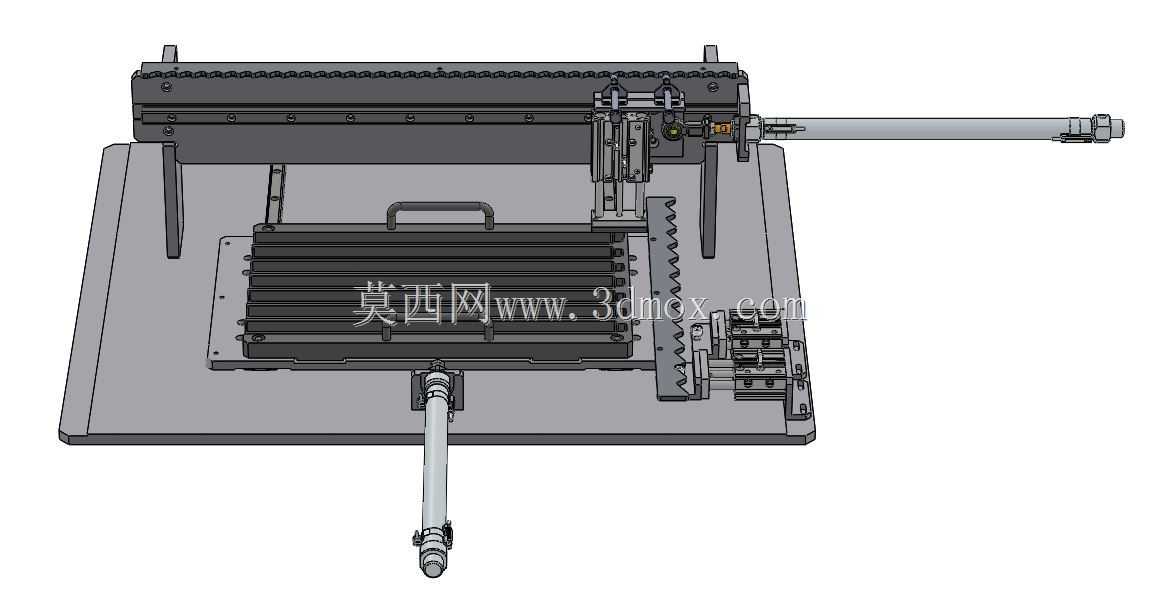

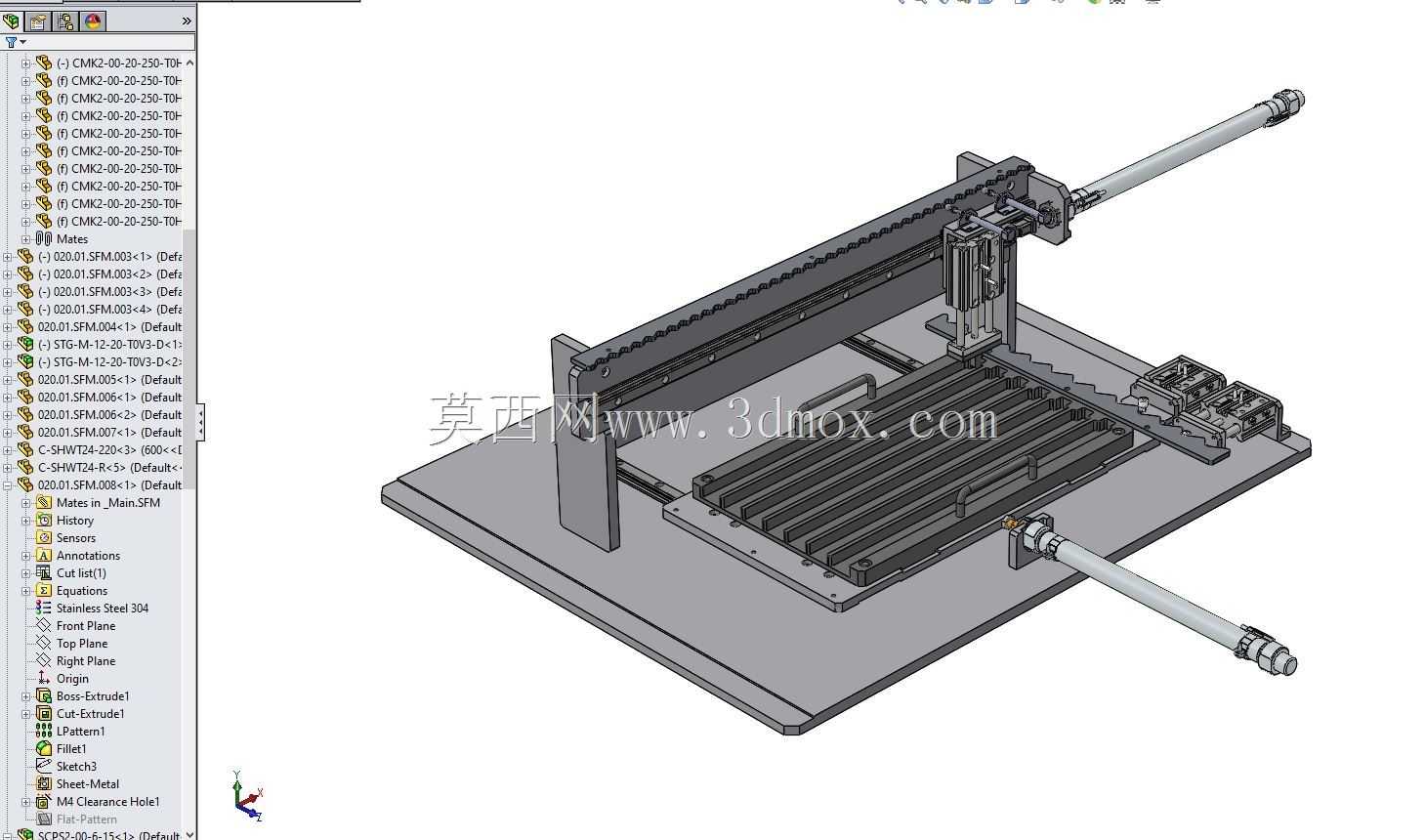

这套步进送料结构主要面向小件装配、检测工序的自动上料场景，在3C电子小零件组装、五金小部件分料送进这类需要定距逐次输送工件的工位上适配性较强，可直接对接装配机械手、检测工位的进料端，替代人工逐次摆放工件的重复操作，降低人工上料的对位误差。整套机构采用平板式安装基座作为承载主体，所有功能组件均集成在同一块安装板上，安装时只需将基座通过螺栓固定在设备台架的对应安装位，预留好进料端与出料端的对接空间即可，不需要额外搭建复杂的支撑框架，对现有产线的改造适配门槛较低。

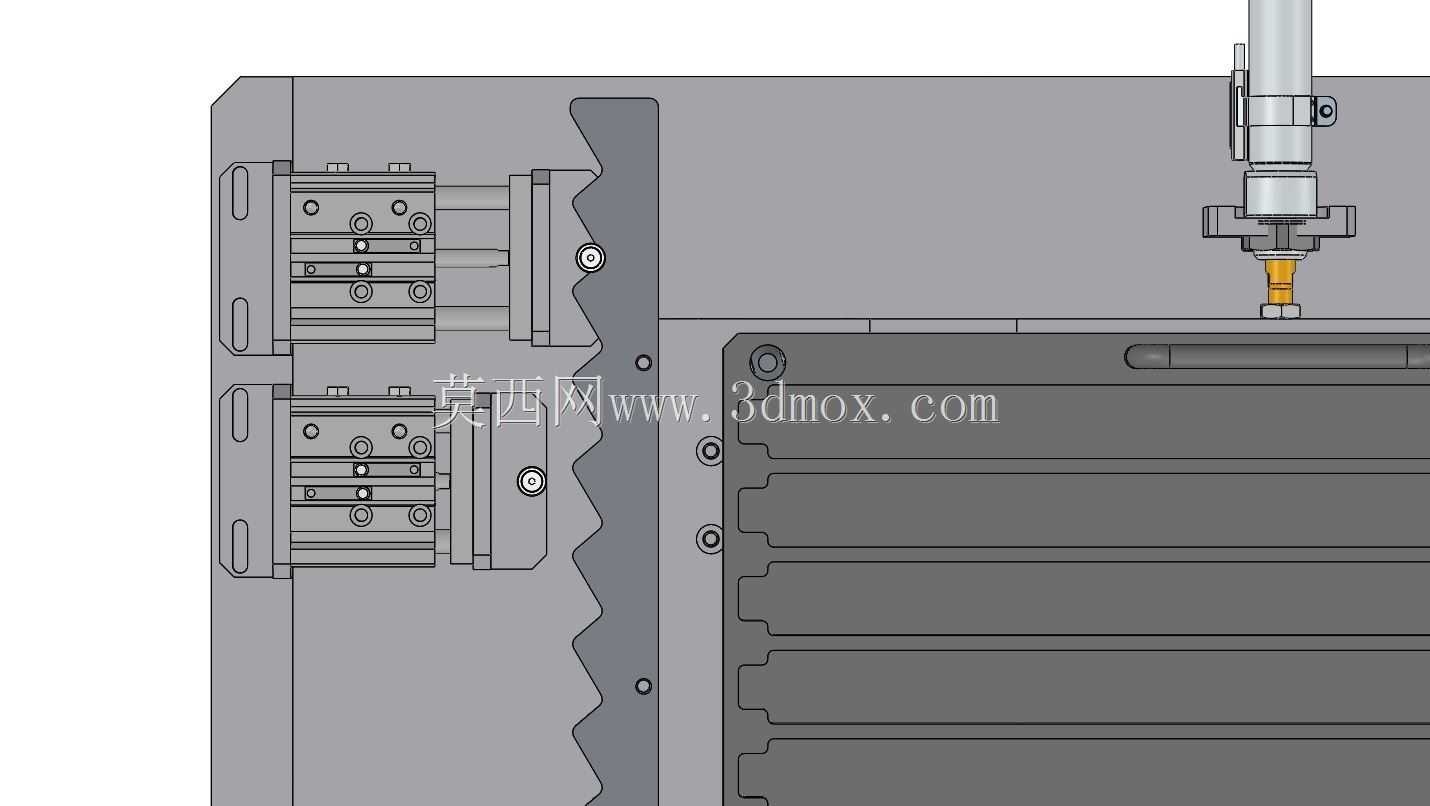

驱动部分采用双气缸布局，横向布置的气缸负责托盘的横向步进推送，纵向布置的气缸配合凸轮从动件结构实现托盘的抬升与步进卡位，整套动作逻辑不需要复杂的电控编程，通过气缸的行程限位与凸轮轮廓的轨迹约束，就能实现恒定螺距的步进送进，每次送进的距离由凸轮的轮廓升程与齿距直接决定，送料精度稳定在机械结构的公差范围内，不会出现伺服丢步导致的送距偏差。托盘承载区采用平行导轨式限位结构，托盘放置在导轨之间后，侧边的限位条会约束托盘的横向窜动，推送过程中不会出现卡滞、偏斜的问题，除了水平方向的送料布局，这套凸轮卡位的结构逻辑也可以直接移植到垂直方向的托盘进给场景，比如多层料仓的逐层出料工位，只需要调整气缸的安装方向与导轨的布置角度，就能快速适配垂直送料的需求。

设计过程中特意简化了不必要的传动结构，没有采用齿轮齿条、同步带这类需要定期维护张紧的传动组件，所有运动副均采用滑动配合加常规润滑的方式，日常维护只需要定期检查气缸的气源压力与运动副的磨损情况即可，不需要复杂的调校工作。机构的整体外轮廓尺寸控制在紧凑型产线的适配范围内，安装基座的边缘预留了标准的螺栓安装孔位，对接不同规格的托盘时，只需要更换对应宽度的导轨限位条与适配的推块，不需要改动主体的驱动与凸轮结构，能快速适配不同尺寸工件的送料需求，对于小批量多品种的柔性生产场景，这套结构的换型调整成本远低于通用型的伺服送料机构。
